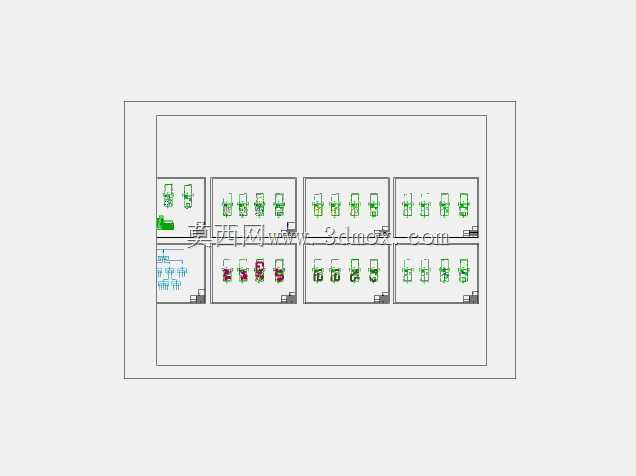

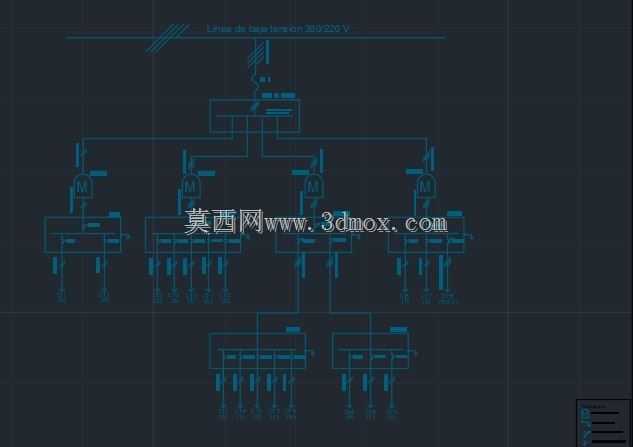

民用住宅配电系统单线电气设计图纸

这套住宅电气单线设计方案，核心覆盖民用居住场景下的全链路配电逻辑，从入户总进线的负荷分配开始，逐层拆解不同功能回路的通断保护、负载承载边界，适配常规平层住宅的用电需求。从实际工程落地角度看，设计阶段首先要锚定入户总开关的额定载流上限，结合住宅套内总面积测算总用电负荷，预留15%-20%的冗余量应对后期新增大功率家电的扩容需求，避免后期出现总闸频繁过载跳闸的问题。图纸里的回路划分完全贴合日常使用场景：照明回路独立设置，和插座回路物理隔离，即便插座回路出现漏电故障，也不会影响全屋基础照明，方便故障排查时的现场作业；普通插座、厨卫大功率插座、空调专属回路分别设置独立的漏电保护与过载保护，其中厨卫回路因为长期处于高湿环境，漏电动作电流阈值设置为30mA，动作时间不超过0.1s，满足民用建筑电气设计的安全规范要求。

从安装边界来看，这套方案对应的配电箱嵌入安装时，需预留墙体开槽尺寸比箱体长宽各大50mm，深度匹配箱体厚度加20mm的布线余量，箱体底边距完成地面高度控制在1.5m-1.6m，既避免儿童误触，也方便成年人操作分合闸。回路布线的线径匹配也在图中做了隐性对应：照明回路采用2.5平方毫米铜芯线，普通插座回路采用2.5平方毫米铜芯线，厨卫、空调等大功率回路采用4平方毫米铜芯线，进线总缆根据总负荷选用6平方或10平方毫米铜芯线，所有线缆的载流量均匹配对应回路开关的额定电流，避免线径过小导致线缆过热引发安全隐患。

设计思路上没有采用过度冗余的回路配置，平衡了建造成本与使用安全性，每个出线回路的负载率控制在70%左右，既不会因为回路划分过细导致配电箱体积过大、增加墙体嵌入施工难度，也不会因为单回路负载过高导致故障影响范围过大。图中还明确了各级开关的级差配合，总开关采用2P隔离开关加过载保护，出线回路采用1P+N漏电保护开关，上下级开关的动作电流差保持在2倍以上，避免故障时出现越级跳闸，缩小故障停电范围。针对居住场景里的特殊用电需求，比如壁挂空调、电热水器这类固定位置的大功率设备，单独预留了专属回路，不和其他插座共用线路，减少多设备同时启动时的电压波动影响。实际施工时，可直接参照这套单线图的回路划分进行管线排布，配电箱内的开关排布遵循总开关在上、出线回路按功能分区从左到右排列的原则，方便后期运维时快速定位对应回路，减少故障排查的时间成本。
