ABB小型断路器SH203L C20结构设计

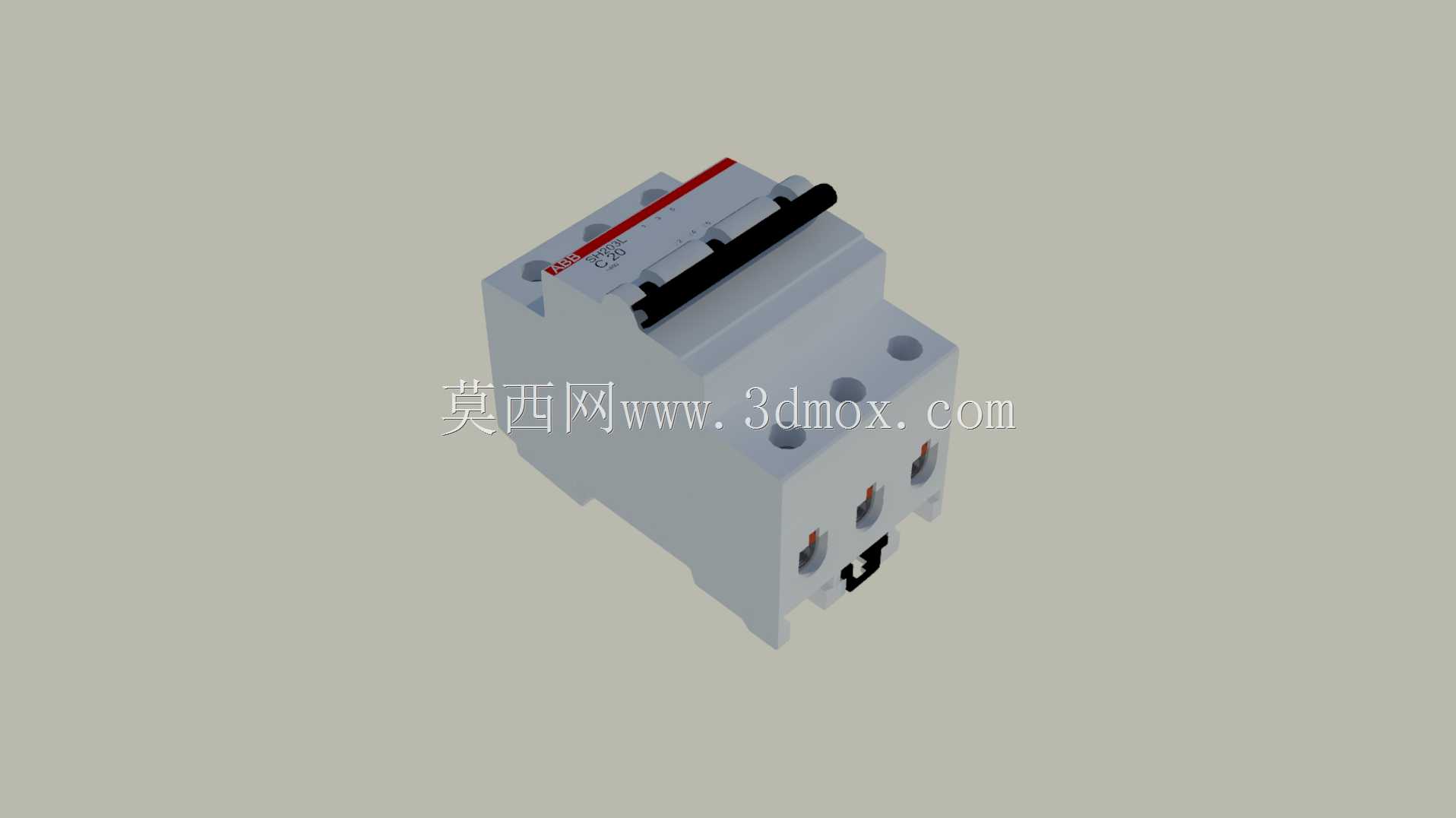

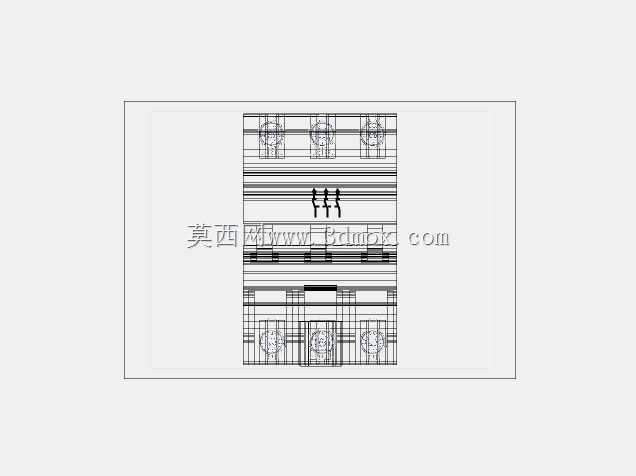

在民用住宅配电、小型工业设备末端配电、商用建筑楼层配电回路中，这类三极微型断路器是终端配电保护的核心元件，承担着线路过载保护、短路瞬时分断以及日常带载分合电路的功能，可在回路电流超出额定承载值时延时脱扣切断电源，避免线路长期过热引发绝缘老化甚至火情，在出现短路故障时能在毫秒级内完成分断，将故障回路与上级电网隔离，防止故障范围扩大波及其他用电回路。从结构设计来看，这款三极断路器采用模数化宽度设计，单极对应18mm标准模数，整体宽度适配常规3P安装位，可直接卡装在TH35-7.5型标准DIN导轨上，安装时无需额外打孔固定，仅需将器件背部的卡扣卡入导轨即可完成固定，接线端采用带压线板的螺钉紧固结构，可适配1-6平方毫米的铜芯导线，接线时导线剥线长度控制在10mm左右即可，避免过长导致线芯外露引发相间短路，过短则会造成压接不牢接触电阻过大发热。操作手柄采用凸起式防滑设计，分合位置有清晰的状态标识，手柄向上为合闸导通状态，向下为分闸断开状态，脱扣时手柄会停留在中间位置，提示运维人员回路存在故障，排查完成后需先将手柄向下扳动至分闸位再向上合闸完成复位。器件进出线端均带有隔离挡板，可避免运维操作时误触带电部位，外壳采用高阻燃耐冲击的热固性塑料材质，可耐受分断短路电流时产生的瞬时高温与电弧冲击，不会出现外壳碎裂或引燃的情况。内部脱扣机构采用双金属片受热弯曲实现过载延时脱扣，电磁衔铁吸合实现短路瞬时脱扣的结构，灭弧室采用多栅片切割电弧的设计，可快速熄灭分断时产生的电弧，提升分断能力同时减少电弧对触头的烧蚀，延长器件使用寿命。建模过程中严格还原了器件的安装边界尺寸，包括导轨卡槽的配合尺寸、接线端子的位置高度、操作手柄的行程范围，确保在做配电盘三维布局时，可直接调用该模型完成排布，提前校验器件之间的安全间隙、接线操作空间，避免实际装配时出现器件干涉、接线空间不足的问题，同时还原了表面的标识刻印位置、散热孔的排布细节，可直接用于配电方案的可视化展示，给施工方或业主呈现直观的配电盘配置效果。
