全圆360度教学用量角器三维设计

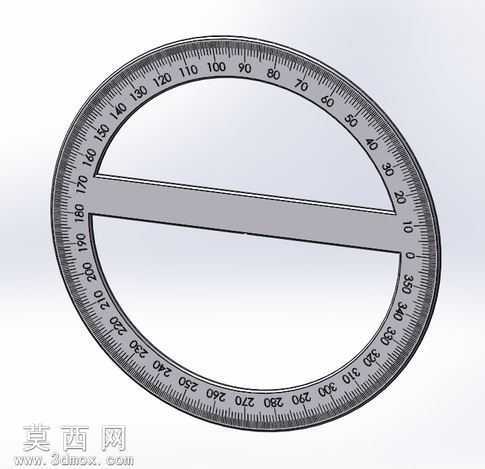

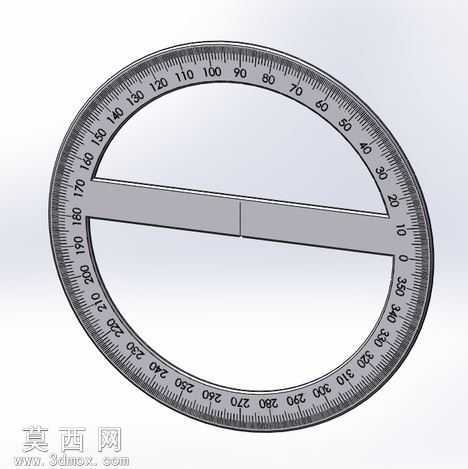

本作品为全圆结构360度量角器的三维建模成果，建模过程以SolidWorks为核心工具，采用参数化草图驱动的设计思路完成整体构建。首先在基准草图平面绘制量角器的外轮廓与内镂空圆形，通过尺寸约束精准控制环形尺身的宽度，保证整体结构的匀称性，避免尺身过宽遮挡绘图视线、过窄导致刻度排布拥挤的问题。尺身中部的横向定位梁采用对称结构设计，通过几何约束保证梁体穿过环形圆心，为量角使用时的基准对齐提供稳定的结构支撑，同时提升整体模型的结构强度，还原实物量角器的抗形变特性。刻度建模阶段，采用线性阵列结合角度驱动的方式完成0-360度整圈刻度排布，对整十度刻度做加长加粗的特征区分，对应刻度数值通过草图文字工具精准定位在对应刻度外侧，调整文字的字号与字间距，保证所有刻度标识清晰可辨，无重叠、错位问题，还原真实量角器的刻度识别逻辑。材质与渲染环节，为尺身与定位梁赋予半透明磨砂塑料材质，调整材质的粗糙度与透光率参数，模拟教学用量角器常用的透明PC或PS塑料质感，既能够清晰展示尺身下方的绘图线条，又还原了实物的哑光磨砂触感，避免高反光材质导致的刻度识别干扰；刻度标识部分赋予深灰色哑光油墨材质，与透明尺身形成清晰的视觉对比，提升刻度的可读性。结构设计上，对环形尺身的内外边缘、定位梁的两端连接处都做了微小的圆角过渡处理，还原实物注塑生产的工艺特征，避免尖锐棱角的不合理结构，同时优化模型的视觉真实感。整体建模过程严格遵循实物量角器的使用逻辑，所有结构特征都服务于角度测量的核心功能，既保证了模型的外观还原度，也完整复现了这类教学文具的结构特点，可用于教学演示、文具产品设计参考、装配场景搭建等用途。
