三丰高度规测量检验台架结构模型

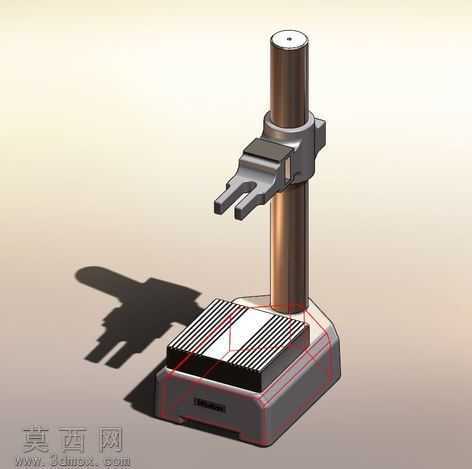

本模型为工业计量检测场景使用的三丰检验站，也就是高度规测量台架的三维建模作品，整体采用立式立柱搭配滑动夹持臂、加重防滑基座的经典结构设计，建模过程中严格遵循实际量具台架的尺寸比例与装配逻辑完成搭建。建模阶段首先完成底部基座的实体构建，基座采用带圆角的厚重方体结构，上表面设计有平行排布的防滑齿纹工作面，用于放置待检测工件时避免滑移，基座侧边预留有标识刻印的凹槽结构，还原真实产品的细节特征；随后完成垂直立柱的建模，立柱为高精度圆柱结构，表面做光滑金属质感处理，保证滑动臂上下移动的顺畅度，立柱与基座采用同轴过盈配合的装配结构，保证整体台架的垂直度精度。接下来完成核心的滑动夹持臂建模，夹持臂采用环抱式锁紧结构设计，一侧设置有用于安装百分表、高度规测头的叉形夹持槽，槽位预留有锁紧螺丝的安装孔位，夹持臂与立柱配合的部位设计有剖分式锁紧结构，可通过侧边的锁紧旋钮调整夹持松紧，实现测量高度的无级调节与位置锁定。材质与渲染阶段，基座部分采用哑光深灰铸铁材质，搭配边缘半透明的红色防护包边材质，还原真实台架的防滑防磕碰设计；立柱部分采用抛光镀铬金属材质，表现出高光亮面的金属质感；滑动夹持臂采用哑光银灰铸铝材质，与立柱的亮面材质形成视觉区分；工作台面的齿纹部分做细微的凹凸纹理处理，增强模型的真实感。设计过程中充分考虑了检验站的实际使用功能，所有活动部件的配合间隙都按照实际装配公差预留，夹持臂的滑动行程覆盖常规工件检测的高度范围，基座的重量配比经过模拟调整，保证测量过程中台架不会发生侧翻或偏移，整体模型结构完整，细节还原度高，可用于计量检测工位的布局演示、量具结构教学以及相关检测设备的二次开发设计参考，完整还原了手动式高度测量检验台的全部结构特征与功能设计逻辑。
