工业测量用千分表表座结构设计

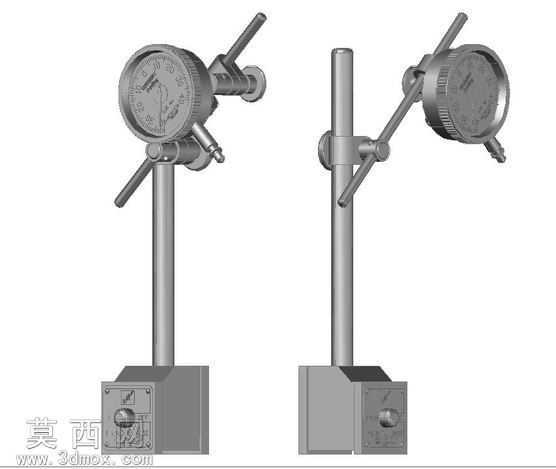

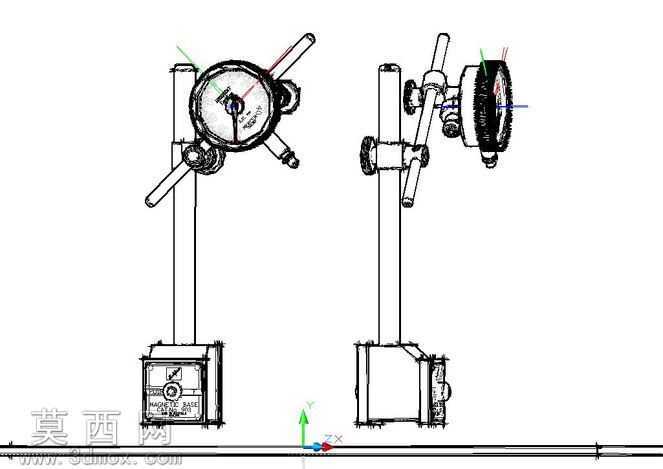

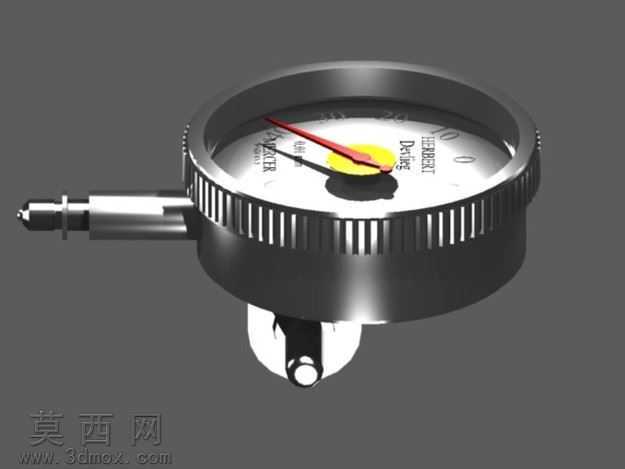

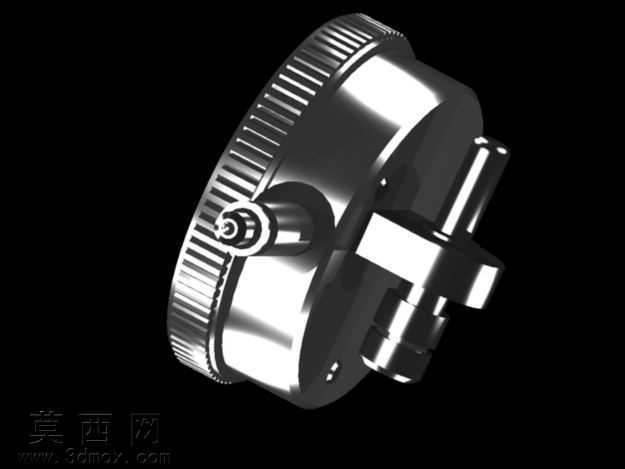

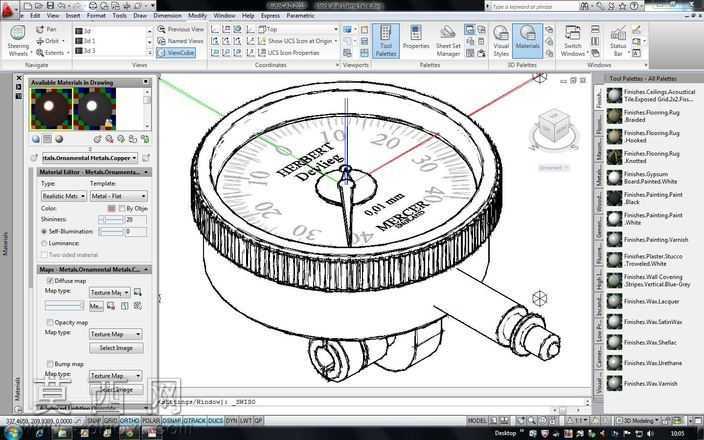

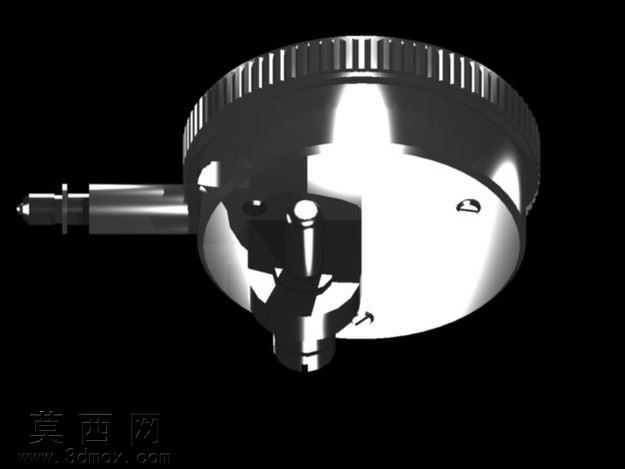

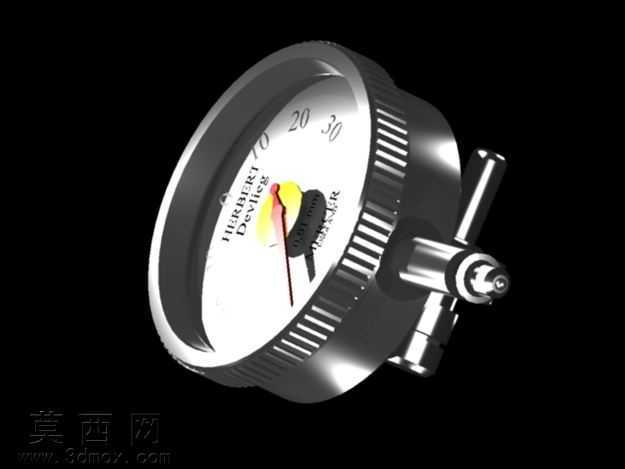

本作品为工业测量场景配套的千分表表座三维建模成果，建模过程围绕实际测量作业的功能需求展开，整体采用模块化结构设计，可拆分为磁性基座、垂直立柱、可调悬臂、表具装夹端四个核心功能单元。建模阶段首先完成磁性基座的结构搭建，还原了带开关控制的磁座壳体结构，基座外壳采用硬质金属材质设计，正面设置磁控开关旋钮，底部做平整贴合面处理，保证放置在金属工件台面上时可通过磁力实现稳定吸附，避免测量过程中出现位移偏差。垂直立柱采用圆柱形光杆结构设计，建模时严格控制立柱的直线度参数，表面做金属镀铬质感处理，保证悬臂滑动时的顺畅度，立柱与基座的连接部位做加强结构设计，避免长期使用出现连接松动。可调悬臂部分采用双段铰接结构，建模时还原了铰接部位的锁紧旋钮结构，可实现水平方向旋转、垂直方向俯仰角度的无级调节，能够适配不同高度、不同位置的测量点位需求，悬臂杆体采用轻量化金属材质，在保证结构刚性的同时降低整体重量，避免悬臂下垂影响测量精度。表具装夹端设计为可调节孔径的夹头结构，建模时还原了夹头的锁紧螺丝结构，可适配不同杆径的千分表装夹需求，夹头与悬臂末端采用万向连接结构，可微调千分表的测量朝向，保证测头能够垂直抵靠在被测工件表面。渲染阶段采用工业产品常用的影棚布光方案，金属部件分别赋予镀铬、喷漆、哑光金属三种不同材质，区分基座、立柱、锁紧件的视觉质感，基座的红色开关旋钮做高亮漆面处理，提升结构辨识度，整体渲染效果还原了实物的金属光泽与结构细节，清晰展现各部件的装配关系与调节逻辑。设计过程中充分考虑了实际使用的操作便利性，所有锁紧旋钮的位置都设置在便于手部操作的区域，各活动部件的活动范围经过参数校验，既保证足够的调节自由度，又避免出现结构干涉，能够满足机械加工现场工件形位公差测量、零部件尺寸校验等场景的使用需求，整体结构紧凑，装夹稳固，调节灵活，可直接作为量具配件设计、测量工装开发的参考三维模型使用。
