加厚合页式门用铰链结构设计

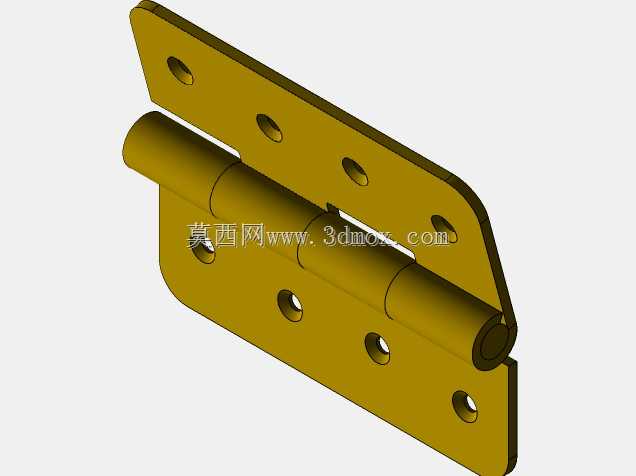

日常做家具结构设计时，这类合页铰链是最常用的活动连接件，不管是室内实木门、板式家具柜门还是定制木制品的开合结构，都能见到这类结构的身影。不同于外露式的明装合页，这款铰链采用对称式双页片结构，两页片分别通过多组沉头安装孔与门框、门扇侧端面固定，沉孔设计可以让安装螺丝完全沉入页片平面内，不会突出表面刮蹭门板或影响门扇开合间隙，安装完成后页片与安装面完全贴合，不会出现凸起硌边的问题。

从结构设计逻辑来看，中间的卷边转轴采用多段式同轴卷圆结构，将两个页片的卷边交替穿插后穿入销轴，形成稳定的转动副，这种多段卷边的设计相比两段式转轴，受力分布更均匀，门扇频繁开合时转轴位置不会出现局部应力集中导致的卷边变形，能承受更大的门扇自重，适配厚度40-50mm的常规室内木门或是密度板柜门，单组合页的承重上限可以满足常规家用门扇的载荷需求，常规安装时单扇门配置2-3组该款铰链，就能完全避免门扇长期使用出现下垂错位的问题。

做三维建模时需要特别注意安装边界的尺寸控制，页片上的安装孔位间距要匹配常规木门的侧边安装位，孔位距离页片边缘的距离要预留出螺丝安装时的木材吃钉深度，避免螺丝打穿门板侧边；转轴的配合间隙要控制在合理范围，间隙过小会导致开合卡顿，间隙过大则会出现门扇晃动、闭合错位的问题，卷边的同轴度公差需要严格控制，保证销轴穿入后整根转轴转动顺畅无卡滞。页片的边缘做了小圆角钝化处理，安装时不会划伤施工人员的手部，也不会刮蹭门板的漆面。

在实际应用场景中，这类铰链不仅可以用于平开门的连接，部分小型木质箱体、收纳柜的翻盖结构也可以选用同结构不同尺寸的型号，安装时只需要在门板和门框的对应位置标记孔位，预钻导向孔后用自攻螺丝固定即可，不需要额外开槽，安装难度低，后期维护更换也十分方便，只需要拧下固定螺丝就能完成替换，不需要对门板做二次加工。结构设计时页片厚度做了加厚处理，相比薄款合页抗形变能力更强，长期承受门扇自重也不会出现页片弯折的情况，转动部位的磨损量更小，使用寿命更长，开合过程中没有多余的旷量，门扇闭合后密封间隙均匀，不会出现门缝一边宽一边窄的问题。
