航空用流线型喷气式发动机进气整流罩

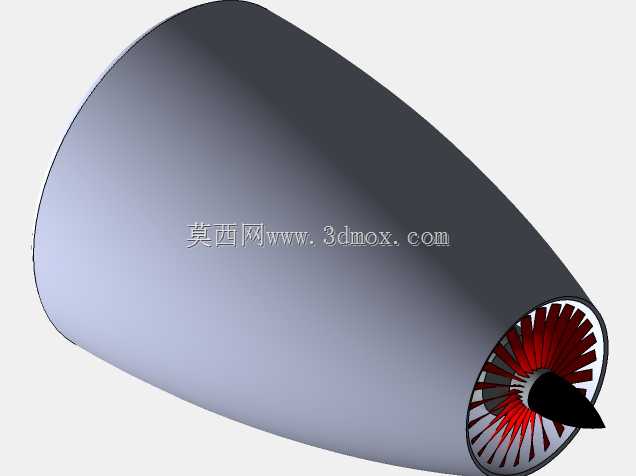

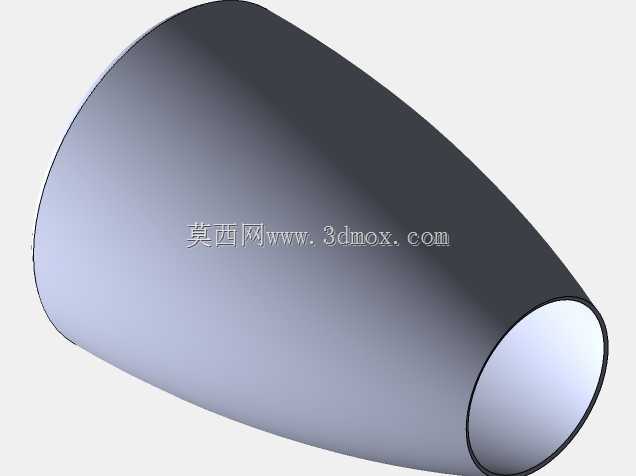

本次呈现的是喷气发动机前端进气整流段的三维结构，这类部件是航空动力系统进气端的核心组成，直接决定来流进入压气机前的流场均匀度，在民用支线客机、军用教练机、小型通航飞行器的动力单元中均有广泛适配场景，部分小型涡喷动力的航改地面发电机组、高速靶机动力段也会采用同构型的整流结构。从实际工况来看，该部件的核心作用是对来流进行顺滑导送，避免进气道入口产生气流分离、紊流涡团，降低进气总压损失，同时隔绝前端异物对压气机叶片的直接冲击，兼顾一定的降噪与整流功能。设计阶段首先围绕进气道的流量系数要求确定入口截面直径，再结合发动机整机的安装包络边界，确定整流段的轴向长度与出口对接法兰的尺寸，整体采用渐缩的流线型回转曲面，曲面母线经过多轮流体仿真迭代，确保不同飞行迎角下的进气畸变指数满足压气机工作的稳定裕度要求。外形上采用大曲率顺滑过渡的锥台构型，外表面无突兀凸起，对接端设置等直径的圆柱配合段，可直接与发动机外机匣的安装止口贴合，配合面的公差带按照航空部件的h7级精度设计，保证装配后同轴度误差不超过0.02mm，避免高速气流下产生振动异响。建模过程中优先采用回转特征构建主体曲面，对入口边缘做了小圆角钝化处理，消除锐边带来的应力集中问题，同时兼顾了后续复合材料铺层成型或者金属钣金旋压加工的工艺可行性，曲面的最小曲率半径满足常规冷加工的成型极限，不需要额外做特殊工装即可完成试制。安装边界方面，该整流段的最大外径位于入口端，向后逐步收窄至机匣对接直径，轴向安装长度可根据不同型号的发动机安装节位置做适配调整，外壁预留的传感器安装点位可直接加装总压测温、测压探头，不需要额外对壳体进行二次加工。从结构强度角度，壳体壁厚按照等强度设计，入口段壁厚略大于后端对接段，可承受飞行过程中鸟撞、砂石冲击的载荷要求，内壁光滑无台阶，避免气流在内部产生附面层分离，整体结构重量控制在同尺寸金属整流罩的常规水平，可满足不同推力等级涡喷、涡扇发动机的进气整流需求。
