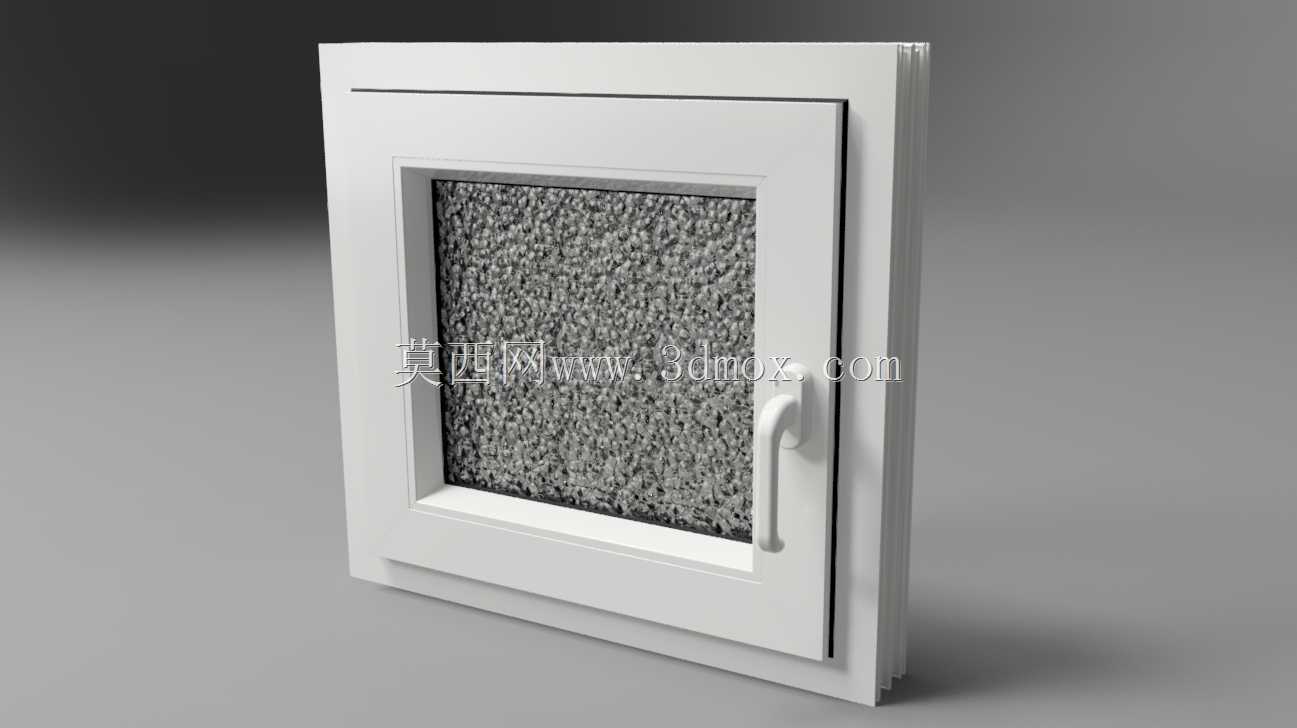

600x600规格平开式隔音通风窗结构

这款600x600规格的平开窗结构，在民用住宅、小型设备舱、模块化集成房屋的侧墙通风采光场景中适配性极强，尤其适合对隔音、密闭性有基础要求的室内外分隔点位。从实际安装边界来看，该窗体的外框安装预留尺寸需匹配600mm见方的墙体洞口，框体与墙体的搭接边预留了15mm的打胶密封余量，安装时无需额外裁切主框型材，可直接通过膨胀螺栓与墙体基层固定，适配常规200-300mm厚度的砌体墙、轻钢龙骨墙安装需求。

设计层面优先考虑了日常启闭的操作便利性与长期使用的密封可靠性，窗扇与窗框之间采用多道搭接式密封胶条结构，关闭状态下胶条压缩量控制在3-4mm区间，既可以保证启闭时的阻尼手感适中，不会出现卡滞或过松的问题，也能有效阻隔室外粉尘、噪音传入室内，配合带阻尼定位的执手结构，窗扇可在0-90度开启角度内任意悬停，避免大风天气下窗扇自动磕碰墙体。窗体中间的填充层采用多孔通透结构，在窗扇处于关闭状态时仍可保留微量通风能力，兼顾密闭隔音与基础换气需求，避免长期密闭空间出现空气浑浊的问题。

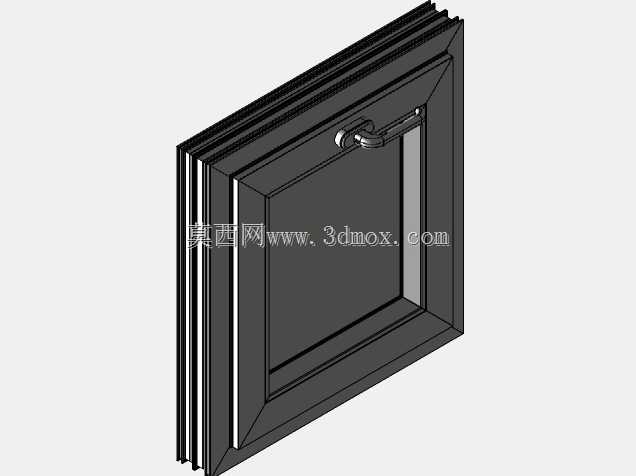

从结构建模的细节来看，窗框与窗扇的型材壁厚按照常规民用门窗的受力要求设置，合页位置的加强筋结构直接与主框型材一体成型，无需额外加装加强衬板即可承受窗扇的长期启闭载荷，执手的传动结构隐藏在窗扇型材腔体内，外观无外露传动部件，既提升了整体整洁度，也避免了积灰卡滞传动结构的问题。在设备配套场景中，这款窗体也可作为小型设备观察窗使用，安装在设备舱侧壁时，可通过窗扇快速观察舱内运行状态，需要检修时直接开启窗扇即可操作，无需拆卸整块舱板，大幅提升日常运维的便利性。建模过程中对各部件的装配间隙做了精准还原，密封胶条的安装槽、执手的固定孔位、合页的连接点位都按照实际加工公差设置，可直接用于后续的型材开模、配件选型参考，也可直接导入装配场景做干涉校验，避免现场安装时出现尺寸不匹配的问题。
