侧抽芯式注塑成型模具结构

项目分类:3D模型 发布时间:2021-09-13 ID:271320

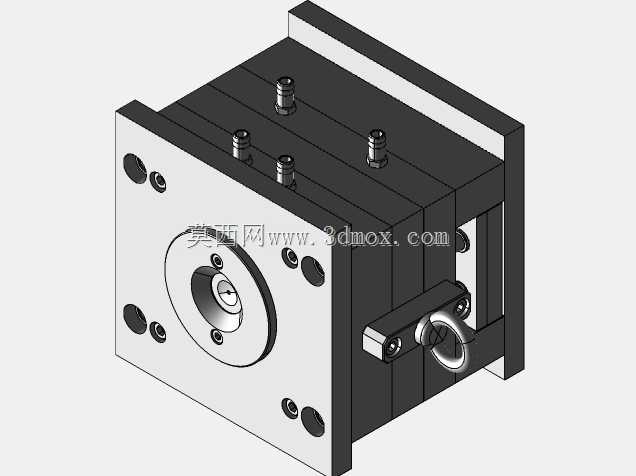

  • 侧抽芯式注塑成型模具结构

这套模具结构针对带侧向凹凸特征的注塑件量产场景设计,常见于消费电子外壳、工业接插件、小型家电结构件的注塑生产环节,适配卧式注塑机的安装接口,可直接匹配对应吨位设备的拉杆间距、定位圈尺寸与顶出杆排布。从结构布局来看,模具采用两板模基础架构加装侧抽芯滑块组件,定模侧设置主流道衬套与定位环,直接对接注塑机射嘴,熔融塑料通过分流道进入型腔,浇口采用侧浇口形式,便于成型后自动切断,减少后续人工修剪工序。动模侧布置有顶出机构,包含顶杆、复位杆与顶板导柱导套,开模后顶出动作平稳,可避免塑件顶白、变形等缺陷。侧抽芯组件采用斜导柱驱动结构,开模过程中斜导柱带动滑块完成侧向抽芯动作,抽芯行程经过精确计算,既保证侧向型芯完全脱离塑件倒扣位置,又不会因行程过大造成滑块脱出导滑槽,滑块尾部设置弹簧与定位珠,确保合模前滑块保持在抽芯终止位置,避免合模时撞模。模架整体采用标准模架改制,模板之间设置精密导柱导套配合,合模精度控制在0.02mm以内,保证型腔与型芯的同轴度,减少成型件的飞边产生。模具的冷却回路采用直通式水路布置,分别在定模板、动模板以及侧滑块内部加工冷却水道,通过水管接头外接模温机,可根据不同塑料原料的成型温度调整冷却介质温度,保证型腔内各区域温度均匀,缩短成型周期,减少塑件因冷却不均产生的翘曲变形。安装边界方面,模具的定模侧安装法兰尺寸适配常用注塑机的定位孔,动模侧的顶出孔位置与设备顶杆排布对应,模具整体厚度满足注塑机的最小、最大模厚要求,吊环孔设置在模具重心位置,便于吊装转运。在设计过程中,优先考虑了加工工艺性,模板的型腔、型芯安装槽采用数控铣削加工,配合精密磨削保证尺寸精度,易磨损的滑块、导套等部件采用标准件配置,便于后期维护更换,排气槽开设在型腔填充末端,深度控制在0.02mm以内,既保证型腔内空气顺利排出,避免塑件产生困气烧焦缺陷,又不会出现溢料飞边。锁紧块采用楔紧结构,合模后承受注塑过程中的侧向涨模力,避免滑块在注塑压力下后退造成塑件尺寸超差,整个结构的受力路径经过校核,各模板的强度满足高压注塑工况下的使用要求,不会出现模板变形导致的成型件尺寸不稳定问题。
