手机外壳侧抽芯精密注塑模具

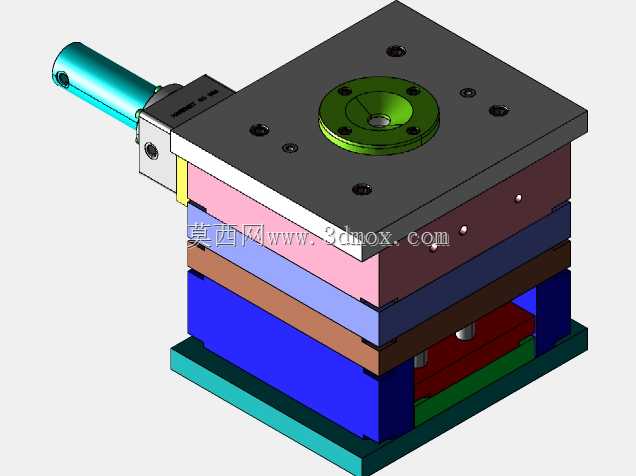

　　这套模具针对消费电子类薄壁塑料件的量产需求设计，核心成型对象为手机外壳类通讯产品零件，采用单分型面三板式模架布局，侧向配置液压油缸驱动的抽芯机构，用于处理壳体侧壁倒扣、卡扣孔位等无法沿开模方向直接脱模的特征。整套结构在三维环境中完成全零件装配与干涉校验，各模板分层清晰，从定模侧的定位环、主流道衬套，到动模侧的顶出固定板、底板，层叠关系与导向定位均按实际加工装配逻辑搭建。

　　从实际生产场景看，这类模具安装在卧式注塑机上，定模侧通过顶部定位环与注塑机定模板中心孔对中，主流道衬套球面与注塑机喷嘴贴合对接；动模侧底板贴合注塑机动模板，由拉杆穿过模具四角完成锁模固定。侧向油缸通过支架固定在模架侧面，油缸活塞杆与侧抽芯滑块连接，开模前油缸先行动作，将侧型芯从塑件侧壁倒扣中抽出，随后主分型面打开，动模侧顶出系统将成型后的壳体从型芯上顶出，避免强行脱模造成卡扣断裂或侧壁拉伤。

　　结构设计上，模具采用标准模架为基础，定模板、动模板、垫板、顶针板等板件按受力层级排布：定模侧承受注塑充模时的型腔压力，板厚选取兼顾刚性与冷却水路布置空间；动模侧型芯区域设置多块支承柱，分担注塑过程中垫板的弯曲载荷，防止长期生产出现模板凹陷导致塑件壁厚不均。导向系统由四根导柱导套贯穿主要模板，保证合模时型腔与型芯的同轴度，控制壳体四周壁厚偏差。冷却水路沿型腔、型芯轮廓就近布置，缩短成型周期，减少薄壁件因冷却不均产生的翘曲变形。

　　侧向抽芯机构是本套模具的设计重点，滑块采用导轨式安装，配合压条约束滑动方向，滑块行程覆盖侧壁倒扣深度并预留安全余量，油缸动作顺序与注塑机开模、顶出信号联锁，避免抽芯未到位即开模造成型芯损坏。型腔与型芯部分围绕手机壳体的外形曲面、内部安装柱、卡扣槽逐一构建，分型面沿壳体最大轮廓线设置，兼顾封料可靠性与加工便利性，排气槽开设在熔体充填末端，排出型腔内空气，避免壳体出现烧焦、缺胶缺陷。

　　安装边界方面，模具整体外形为方形叠层结构，侧向油缸伸出后需在注塑机拉杆间距内预留油缸运动空间，顶部定位环、浇口位置与注塑机射嘴中心对齐，动模侧顶出孔位置匹配注塑机顶杆布局。三维模型完整呈现了各板件、螺钉、导柱、油缸、滑块、顶针的装配关系，可直接用于模具结构评审、加工工艺规划与装配指导，帮助结构设计者理解带侧向倒扣薄壁塑件的模具成型思路，核对抽芯行程、顶出布局与冷却系统的空间协调关系。
