多油缸侧向抽芯精密注塑模具结构

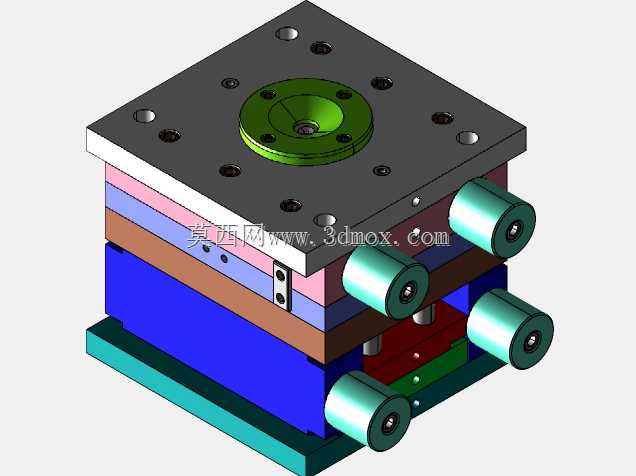

　　这套模具结构面向消费电子外壳类塑件的批量注塑生产场景，整体采用标准三板式模架叠加多组侧向液压抽芯机构的布局形式，在通讯终端塑胶件、小型精密壳体、带深侧孔与侧向卡扣特征的制品成型车间中适配性较强。从整机安装边界来看，模具顶部为注塑机定板安装面，板面均布多组吊装固定孔与定位环安装位，中心绿色法兰结构为注塑机炮嘴对接的主流道定位区域，定位环外径与注塑机定模板中心孔采用间隙配合，安装时直接嵌入机台定板定位槽后，通过四周贯穿螺栓完成锁固，顶部法兰平面与机台定板贴合面的平行度需控制在0.02mm以内，避免注胶时出现漏胶偏移。模具底部为动板侧安装基准，底板预留对应注塑机动板的顶出孔位与固定螺孔，整体叠层总厚度适配200吨至350吨规格的卧式注塑机拉杆间距，四周侧向伸出的液压油缸在模架宽度方向额外占用安装空间，上机前需核对机台拉杆内侧净宽，避免油缸与拉杆发生运动干涉。

　　从功能结构拆分来看，模具沿开模方向依次叠放定模座板、热流道/流道推板、定模板、动模板、模脚、动模座板，不同配色的分层板件对应不同功能区块：顶部深色板为定模安装面板，承担定位环、导套、定模仁的固定承载；粉、浅蓝、棕色分层分别对应流道脱料板、定模固定板、动模承板，板件之间通过四角导柱导套完成开合模导向，导柱配合段采用H7/f6间隙配合，长期量产工况下可抵消部分模板侧向剪切力。侧向布置的四组液压油缸是这套结构的核心特征，油缸缸体通过支架锁固在动模侧模板端面，油缸活塞杆直接连接侧向滑块抽芯机构，针对塑件侧壁分布的横向通孔、内侧倒扣、侧向外凸卡扣等无法沿主开模方向直接脱模的特征，开模前先由液压系统驱动油缸完成滑块抽芯动作，抽芯行程根据侧向倒扣深度预留10至15mm安全余量，避免抽芯到位后滑块端面仍与塑件侧壁发生摩擦拖拽。相较于传统斜导柱驱动的侧抽结构，液压油缸抽芯的抽拔力更大、抽芯行程不受斜导柱倾角限制，针对深腔侧孔、包紧力较大的壳体塑件，可大幅降低抽芯过程中拉伤塑件侧壁、顶白变形的不良概率。

　　浇注系统的设计围绕顶部中心定位环展开，主流道从定位环中心向下延伸，可根据量产需求搭配冷流道或热流道结构，熔体进入模腔后沿分型面布置的分流道均衡填充至模腔各区域，进胶点优先选在塑件外观非可视面，避免浇口痕迹影响终端产品外观质量。冷却回路沿模仁四周分层布置，动定模两侧均预留冷却水嘴接口，成型时通过恒温冷却水循环带走型腔内熔体固化释放的热量，缩短塑件成型周期，同时控制模温均匀性，减少壳体件因冷却速率不一致产生的翘曲变形。顶出机构布置在动模侧模脚围成的空腔区域，开模完成后注塑机顶棍穿过动模座板中心孔推动顶针板，带动分布在塑件筋位、侧壁边缘的顶针将成品从动模仁上平稳顶出，顶针排布位置避开塑件外观面与薄弱薄壁区域，防止顶出时出现顶穿、顶凸缺陷。

　　整套结构在三维建模阶段已完成全组件干涉校验：开合模运动路径上所有板件、导柱、顶针无硬干涉，侧向油缸的运动行程与滑块抽芯距离匹配，油缸外接油管的排布空间已在模架外侧预留，上机生产时油管不会随模板开合发生拉扯磨损。对结构设计从业者而言，该模型完整呈现了多侧抽复杂注塑模的板层堆叠逻辑、液压元件与模架的连接方式、成型周边系统的布局思路，可作为同类带多向倒扣壳体塑件模具开发的结构参考，在前期方案阶段即可据此核对机台安装尺寸、抽芯动作时序、周边水路油路排布空间，减少后期加工装配阶段的结构返工。
