嵌入式带防护壳体指针式机械表盘结构

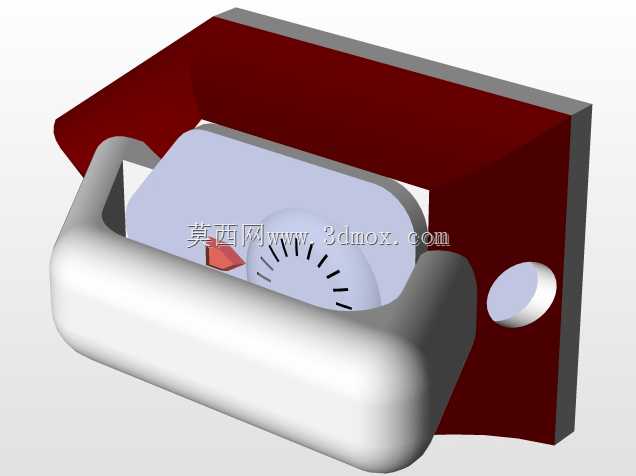

这类带弧形防护握边的嵌入式指针表盘，多应用在小型加工设备的操作工位旁、台式试验装置的正面面板区域，也可集成在便携检测机具的握持端上方，用来直观显示压力、行程、转速、张力这类需要实时读取的模拟量参数，相比数显屏幕，纯机械指针结构在强电磁干扰、多粉尘油污的车间环境里可靠性更高，不会出现屏幕花屏、数据跳变的问题，操作人员扫一眼就能快速判断设备运行参数是否在合理区间，不用凑近辨识数字。从结构设计来看，外围的酒红色基座是安装承载主体，做了嵌入式安装的止口边，安装时可以直接卡进设备面板预先开好的矩形开孔里，基座侧边预留的圆形凸台是锁紧定位结构，卡入开孔后旋转凸台就能把整个表盘组件压紧在面板内侧，不需要额外打螺丝固定，拆装维护的时候不用拆设备面板，从正面就能完成组件更换，适配1.5到3毫米厚度的冷轧钢面板、绝缘工程塑料面板都能装。前方突出的浅灰色弧形护边是核心防护结构，做了大圆角过渡，没有尖锐棱角，一方面是作为握持借力的部位，操作人员调整设备的时候可以扶住这个护边稳定身体，另一方面能避免车间里的工件、工具磕碰外露的表盘刻度面，护边的突出高度刚好比表盘指针的最高旋转面高出8毫米，就算有物体从正面撞过来，也会先接触护边，不会碰弯指针、刮花刻度盘。表盘本身的刻度做了放射状粗线条设计，指针用醒目的红色三角造型，在车间普通照明条件下距离3米远就能清晰读值，刻度范围覆盖常用工况的全量程区间，没有做冗余的细分刻度，适配现场快速估读的使用需求，不需要精确到最小分度值的场景下读值效率更高。设计的时候特意把护边和基座的连接位置做了加厚处理，反复握持、磕碰不会出现连接断裂的问题，基座背面预留了传动机构的安装空腔，可以直接适配现有成熟的机械传感传动组件，不用重新设计传动连接结构，整体外轮廓尺寸控制在成人单手握持的舒适范围内，安装后不会过多占用设备面板的空间，周边预留的位置还可以布置启停按钮、调节旋钮这类其他操作元件，不会和相邻元件产生操作干涉。
