木质夹式球体定位夹持固定装置

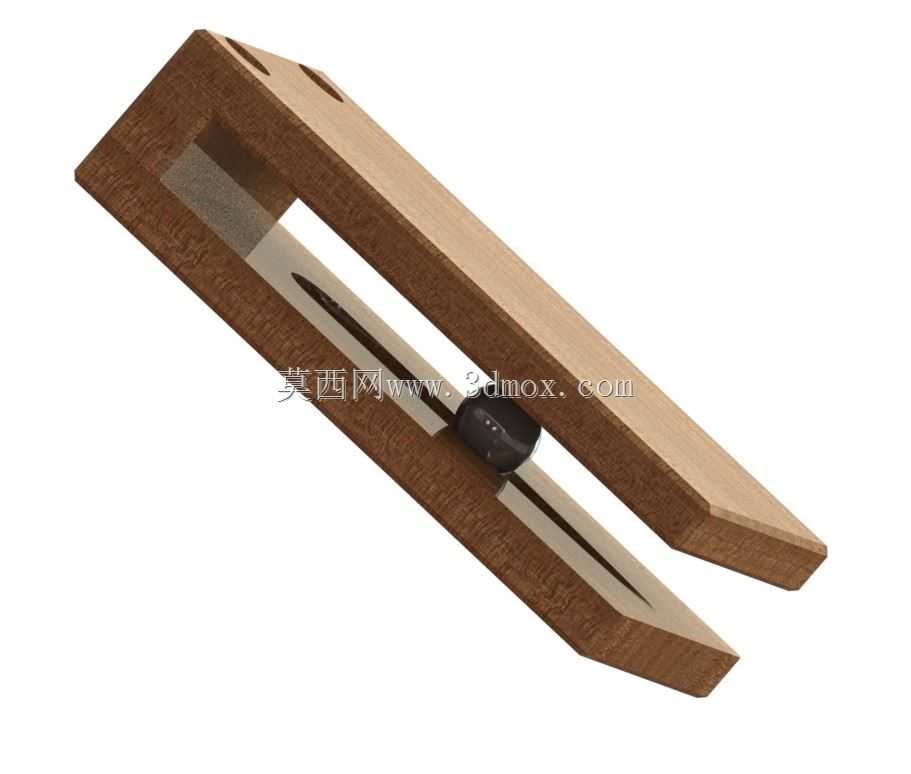

在精密装配、小件检测以及小型工件打磨作业场景中，球体类工件的定位夹持一直是容易被忽略却影响作业精度的环节，这类工件曲面光滑无规则夹持面，常规平口钳、卡爪夹持时容易出现打滑、压伤表面，甚至夹持力不均导致工件偏移的问题，这款夹式球体固定装置就是针对这类场景设计的简易夹持工装。从结构设计来看，整体采用上下对称的长条形夹臂结构，夹臂主体采用层压木质材质加工，相比金属夹具自重更轻，不会对作业台面造成额外压载，同时木质表面的细微摩擦系数更高，接触球体时不会刮伤工件表面，适合夹持表面光洁度要求高的非金属、软金属球体工件。夹臂的夹持端做了内收的楔形开口设计，开口内侧加工有与球体弧度适配的弧形定位槽，当捏压夹臂尾端时，前端开口张开，放入球体后松开尾端，依靠夹臂自身的结构弹性实现夹紧，中间位置设置的金属压块直接抵接在球体顶部，压块表面做了防滑纹理处理，避免球体在夹持过程中出现周向转动，同时压块的位置可以根据球体直径做小范围调整，适配一定尺寸区间内的球体工件。从安装边界来看，该装置整体为长条形悬臂式结构，不需要额外的安装基座，可直接放置在工作台面使用，夹臂的厚度控制在常规手工操作的舒适区间，尾端的捏压位置做了圆弧倒角处理，长时间手持操作也不会出现硌手的问题。在实际使用中，这类固定装置除了用于球体工件的打磨、标记作业外，还可以在小型球体的粘接、点胶工序中作为定位工装使用，相比复杂的气动夹持夹具，它不需要外接动力源，结构简单维护成本极低，木质构件磨损后可以快速替换加工，适合小批量多品种的小件加工作业场景。设计过程中特意将夹臂的开合角度控制在合理范围，避免开口过大导致夹臂弹性失效，同时弧形定位槽的深度经过反复验证，既保证球体放入后不会从侧边滑落，又能露出足够的作业面，方便操作人员对球体表面进行加工操作，中间的金属压块采用嵌入式安装，不会突出夹臂表面，避免作业过程中剐蹭操作人员手部，整体结构没有多余的冗余零件，所有棱角位置都做了倒钝处理，符合手工操作工装的安全设计要求。
