多跨坡顶型钢框架承重支撑结构

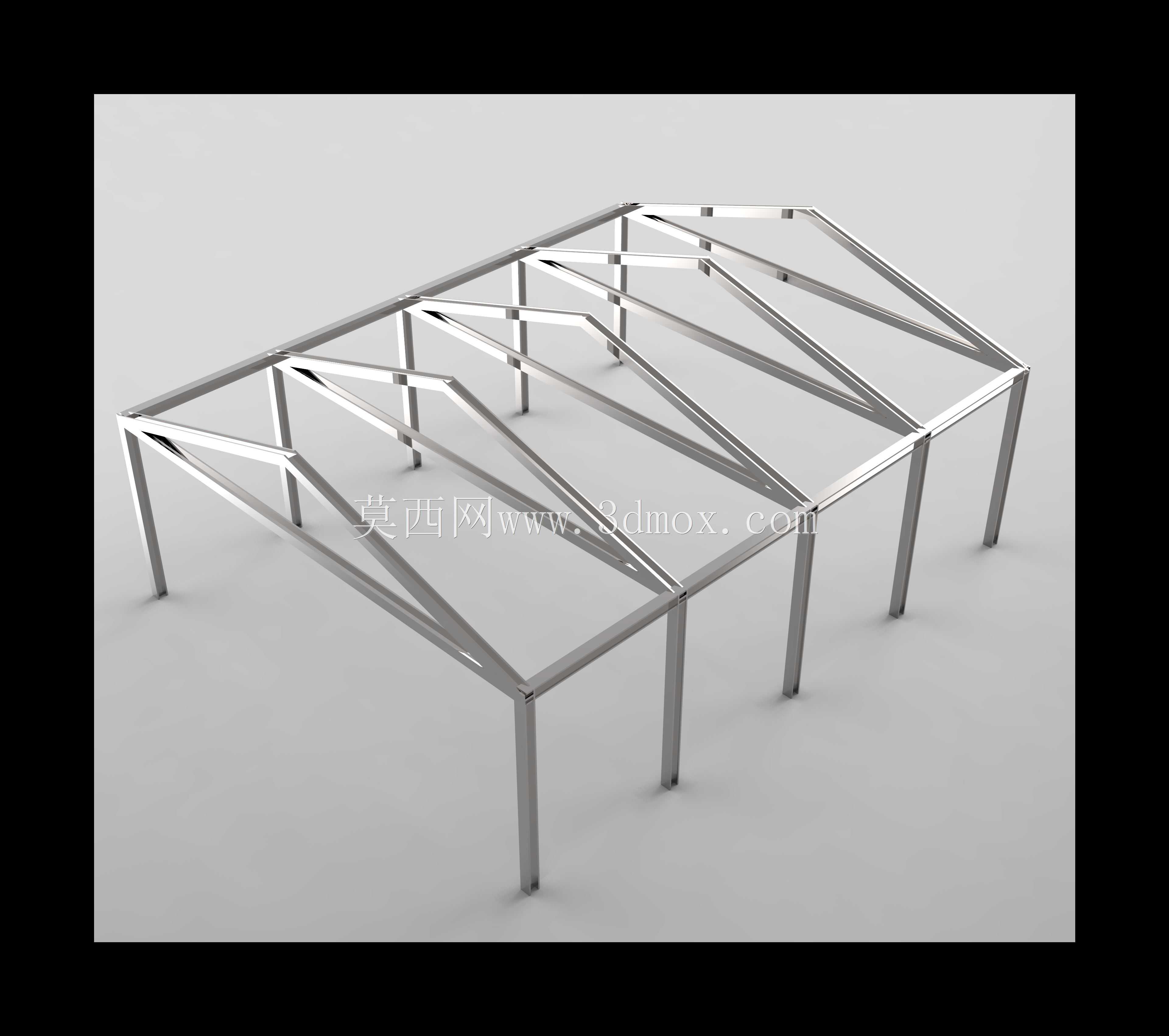

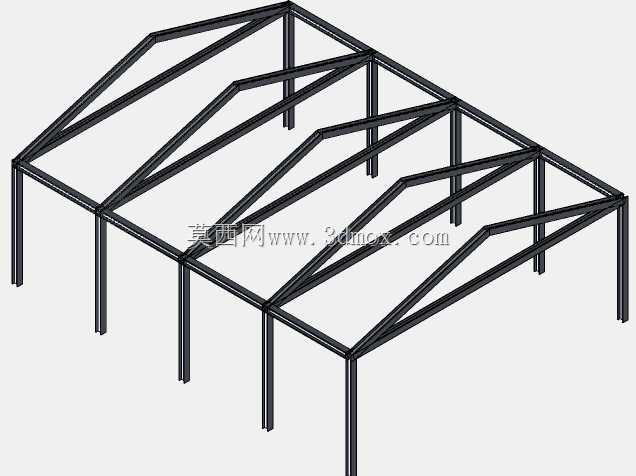

这套钢框架结构主要面向单层工业厂房、临时仓储棚、户外设备防护雨棚这类需要大跨度无遮挡内部空间的应用场景，实际使用中可直接作为上部屋面围护系统的承重载体，承担屋面恒载、风载、积雪荷载以及日常检修的活荷载，无需额外增设中间支撑柱即可实现连续多跨的开阔使用空间，适配场地内设备排布、物料周转的通行需求。从结构设计逻辑来看，整体采用等跨连续排布的柱网布局，竖向承重构件选用等截面矩形型钢立柱，柱脚预留与基础预埋件焊接的连接端板，安装时可直接通过锚栓或现场焊接完成与混凝土基础的固定，立柱沿纵向按统一间距排布，形成稳定的竖向传力路径。上部屋架部分采用变坡斜梁设计，从檐口位置向屋脊处逐步抬升形成双向排水坡度，斜梁与立柱顶端通过焊接节点刚性连接，相邻跨的斜梁在屋脊位置连续贯通，同时在每跨斜梁与立柱之间增设斜向型钢支撑，形成三角形稳定受力单元，抵消水平风荷载作用下的结构侧移，避免框架出现整体失稳问题。所有构件之间的连接均采用焊接工艺，现场安装时可先在地面完成单榀屋架的组焊，再通过吊装将单榀架体与立柱对位焊接，最后加装纵向联系梁将各榀屋架连为整体，大幅减少高空作业的工作量。从安装边界来看，整体结构的外轮廓尺寸可根据实际场地跨度需求调整单根构件的下料长度，立柱高度可根据使用场景的净空要求灵活裁切，檐口位置预留有连接屋面檩条的焊接点位，后续可直接铺设彩钢瓦、阳光板等不同类型的屋面围护材料，柱间可根据需求加装墙体龙骨或完全敞开，适配不同场景的围护需求。设计过程中所有型钢构件的截面选型均匹配常规市场流通的标准型材规格，无需开模定制特殊截面构件，下料、焊接、安装的工序均可由常规钢结构施工队伍完成，构件之间的焊接节点均做了加劲肋补强处理，避免节点位置出现应力集中导致的焊缝开裂问题，纵向联系梁沿立柱高度方向、屋架跨度方向均匀布置，保证整体结构的空间刚度，避免单榀架体出现平面外失稳的情况。
