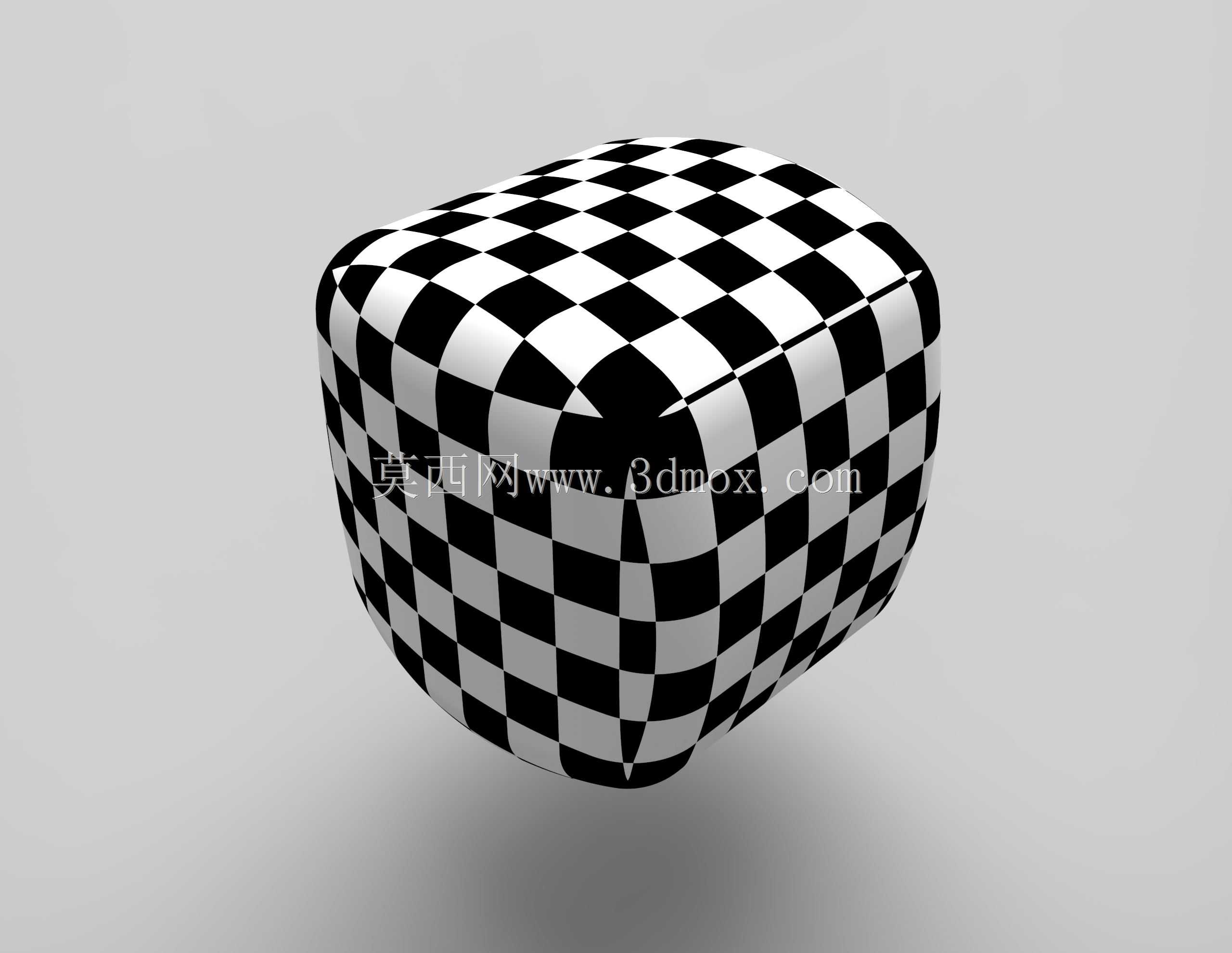

圆角立方体黑白棋盘格外观结构设计

　　日常做结构设计时，这类带圆角的立方体构件常出现在各类设备的防护端盖、手持操作终端外壳、检测设备的校准基准块场景里，很多人觉得立方体造型简单，真要做到棱边过渡顺滑、曲面曲率连续，还要兼顾外观纹理的均匀贴合，实际建模时要踩不少坑。先从实际应用场景说，在传感器校准工位上，这类等曲率圆角的立方体常作为视觉标定的基准载体，因为没有尖锐棱边，不会刮伤检测工位的传输皮带，也不会在视觉采图时形成过强的反光棱边，棋盘格纹理的设计本身就是为了给视觉算法提供均匀的特征点，不管是面阵相机还是线扫相机，采图时每个黑白格的边缘都能作为特征提取的参照，比纯色立方体的标定精度要高不少。做这个构件的设计时，首先要确定的是棱边的圆角半径，不能随便给个数值就倒圆角，

　　要是圆角半径过小，棱边处还是会有接近直角的应力集中，要是作为手持设备外壳的话，握持时的硌手感会很明显；要是圆角半径过大，原本立方体的六个平面区域就会被过度压缩，能用来贴装标识、安装按键的平面面积就不够用。实际建模时，我习惯先画中心对称的立方体基体，先把六个面的平面度公差预留出来，再做全棱边的等半径倒圆角，这里要注意，立方体十二条棱的交汇顶点位置，倒圆角后会形成三曲面交汇的过渡区，很多新手建模时这里会出现曲面褶皱，要么是圆角半径和立方体边长的比例没算对，要么是倒圆角的顺序错了，正确的做法是先对所有平行棱做等半径倒圆，再处理顶点位置的过渡曲面，保证三个方向的圆角曲率在顶点处完全连续，不会出现肉眼可见的棱线。再说到表面的棋盘格纹理，很多人做纹理时直接把贴图贴到立方体面上，结果圆角位置的纹理会出现拉伸变形，黑白格的大小在曲面位置变得不均匀，完全没法用在视觉标定场景里。正确的设计思路是先做整体的曲面展开，把六个平面加所有圆角过渡面的UV坐标统一展开，再按照等尺寸的方格排布纹理，保证不管是平面区域还是圆角曲面区域，每个黑白方格的实际物理尺寸完全一致，这样视觉采图时，不管相机从哪个角度拍摄，提取到的方格特征尺寸偏差都在允许范围内。从安装边界来说，这类构件如果作为设备端盖使用，立方体的边长要和内部安装的PCB板尺寸匹配，单边预留0.5到1毫米的安装间隙，圆角半径要比安装位的沉孔倒角大1毫米左右，避免安装时棱边和沉孔发生干涉；如果是作为视觉标定块使用，

　　整体的尺寸公差要控制在0.02毫米以内，六个平面的平面度公差不超过0.01毫米，表面做哑光处理，避免反光影响视觉检测，棋盘格的黑白交界线要清晰，不能有晕染，每个方格的边长偏差不超过0.005毫米。之前在做检测线的标定工位设计时，一开始用的是直角立方体做标定块，结果传输过程中直角边经常刮伤皮带的表面毛毡，用了不到半个月皮带就出现了勾丝掉屑的情况，后来换成了这种全圆角的立方体标定块，不仅解决了刮皮带的问题，带棋盘格纹理的表面在视觉采图时的特征识别率比之前的纯色块高了近三成，之前偶尔会出现的特征匹配失败的问题基本没再出现过。还有在做手持检测终端的外壳设计时，一开始把圆角半径设成了2毫米，打样出来握持时棱边还是有点硌手，

　　后来把圆角半径调到5毫米，同时调整了内部安装筋位的位置，避开圆角过渡区，既保证了握持的舒适度，也没影响内部电路板和电池的安装空间，表面的棋盘格纹理做了微蚀处理，握持时的摩擦力比光面外壳大不少，手上有少量油污的时候也不会打滑。很多人觉得几何类的构件设计没什么技术含量，实际上越是简单的基础几何造型，越要考虑实际使用场景里的细节，比如圆角的大小不是凭感觉定的，要结合握持手感、安装空间、应力分布多个维度去算，表面纹理也不是为了好看，要匹配实际的功能需求，是做防滑还是做视觉标定，不同的用途对纹理的精度、排布、表面处理的要求完全不一样。做这类构件的建模时，还要注意壁厚的均匀性，尤其是圆角过渡的位置，壁厚不能出现突变，不然注塑成型的时候会出现缩痕，影响外观和尺寸精度，一般壁厚保持在2毫米左右，圆角位置的壁厚要和平面位置保持一致，内部的加强筋要顺着圆角的走向布置，不要在曲面交汇的顶点位置设置筋位，避免出现应力集中导致构件受冲击时开裂。
