可偏转角度传动双轴万向节结构

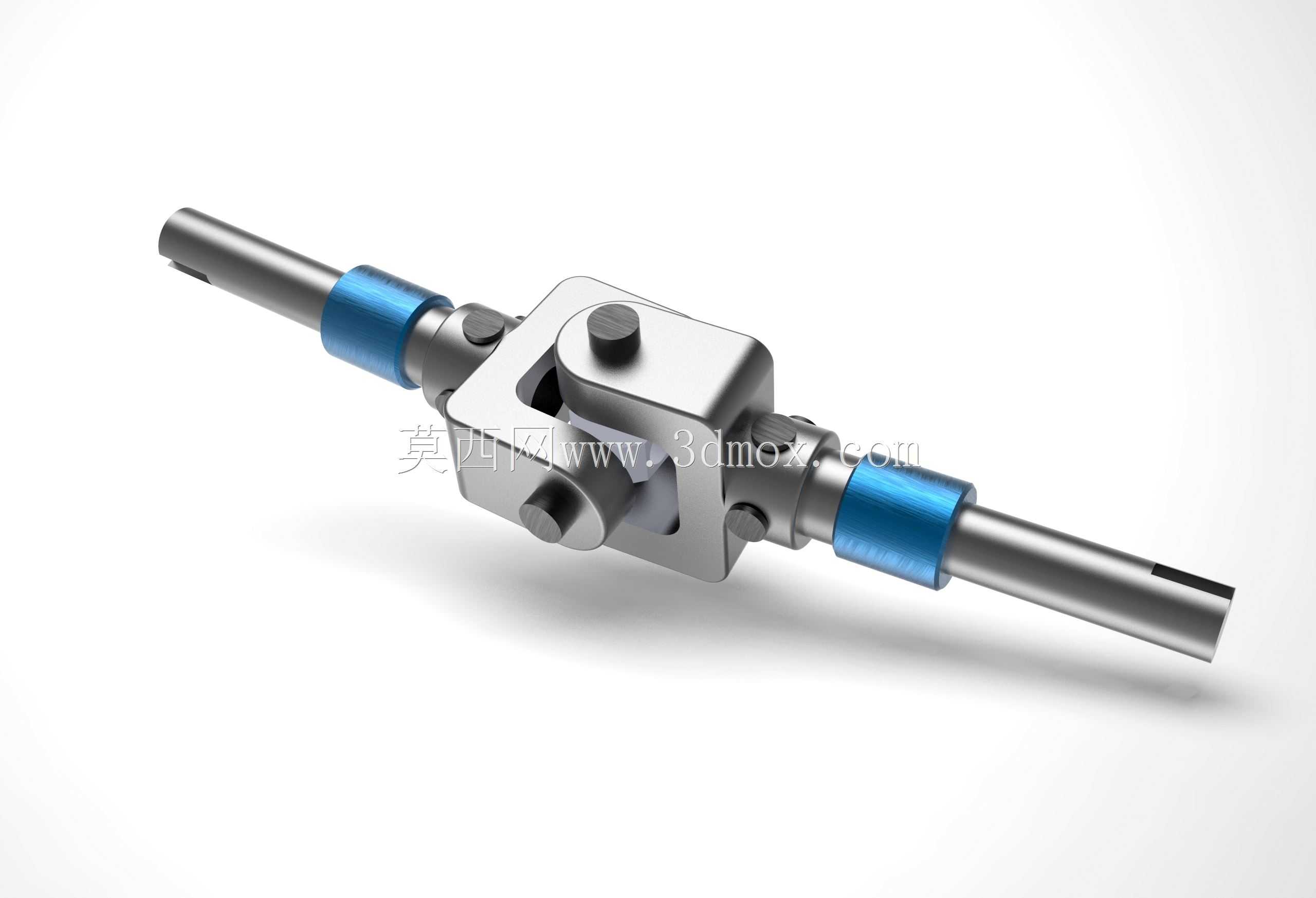

　　在各类需要轴线存在夹角的动力传递场景中，万向节是绕不开的核心传动部件，小到精密检测设备的角度调节传动链路，大到工业生产线的变位机构动力传输，这类能够补偿两轴间角度偏差、实现非共线轴扭矩传递的构件，直接决定了整套传动系统的运行稳定性与角度适配范围。这款万向节采用十字块式核心铰接结构，区别于常见的球笼式万向节，十字块铰接的结构形式更适配中等扭矩、中等转速的传动场景，铰接副的接触面积更大，单位面积承压更小，在频繁小角度偏转的工况下磨损速率更低，维护周期更长。从实际应用场景来看，这类万向节常被用在自动化检测设备的传感器调节机构、小型工装夹具的角度调整传动端、轻工设备的变向动力输出端，比如在视觉检测工位的角度调整模组中，

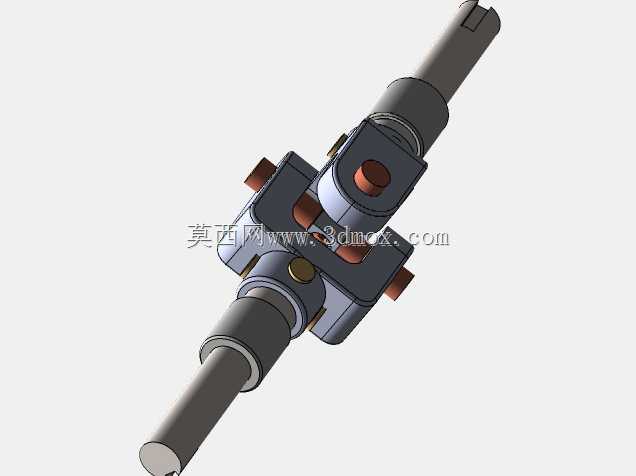

　　两轴的安装位置往往因为布局限制无法保证严格共线，甚至需要在运行过程中动态调整两轴的夹角，这时候刚性联轴器完全无法满足使用需求，而这款万向节可以在两轴夹角最大35度的范围内稳定传递扭矩，不会出现卡滞、传动间隙过大的问题。在设计思路上，这款万向节优先考虑了铰接副的耐磨性能与传动同轴度，两端的轴头采用标准圆柱轴设计，轴端预留了顶丝安装平面，安装时可以通过紧定螺钉直接与配套的传动轴锁紧，不需要额外加工法兰连接结构，大幅降低了配套安装的加工成本；中间的十字铰接块采用分体式装配结构，两个铰接轴互相垂直布置，分别与两端的轴叉配合，铰接位置预留了润滑脂存储槽，长期运行时可以存储少量润滑脂，降低铰接面的摩擦系数，避免干磨导致的间隙增大。

　　从外形尺寸与安装边界来看，两端轴头直径为8mm，轴头有效连接长度为20mm，中间铰接主体的最大外轮廓尺寸为22mm见方，整体总长度为86mm，安装时只需要保证两端轴的连接段有足够的轴向空间，铰接部位预留不小于30mm的摆动空间即可，不需要额外的安装支座，整体结构紧凑，不会占用过多的设备内部布局空间。在功能特性上，这款万向节的传动间隙控制在0.1度以内，在精密调节的场景下不会出现空程过大的问题，两端轴的偏转角度可以在0到35度之间动态调整，调整过程中扭矩传递的波动量不超过5%，不会因为角度变化导致输出端转速出现明显波动；铰接部位的轴向限位采用内置卡簧结构，不会出现运行过程中铰接轴脱出的问题，整体结构没有易损的小尺寸弹性零件，

　　在常规工况下的使用寿命可以达到12000小时以上。在实际选型适配时，需要注意这款万向节的额定传递扭矩为5N·m，最大瞬时扭矩不超过12N·m，适配的最高转速为1500rpm，不适合大扭矩、高转速的重载传动场景，更适合精密设备、小型自动化机构的中低负载传动链路；安装时需要保证两端轴的夹角尽量不要长期维持在最大偏转角度，尽量将常用工作角度控制在20度以内，这样可以大幅降低铰接副的磨损速度，延长部件的使用寿命。另外，轴头与传动轴的配合采用H7/h6的间隙配合公差，安装时不需要额外修配，直接将轴头插入配套的传动轴安装孔后锁紧顶丝即可，装配难度低，普通装配人员不需要专用工具就可以完成安装更换。
