曲面圆角结构盖钮工业结构设计

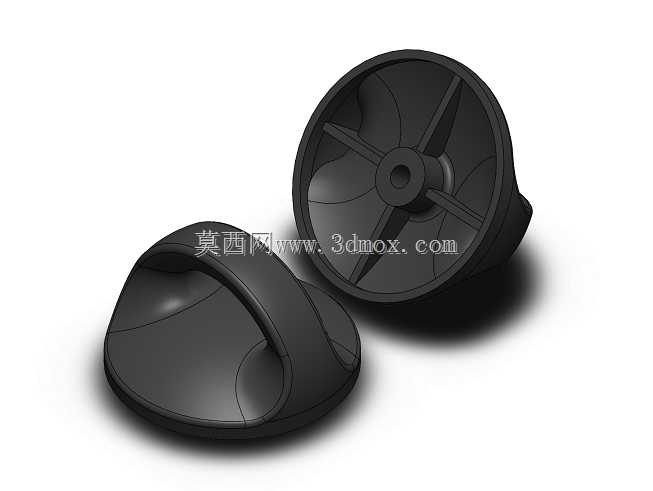

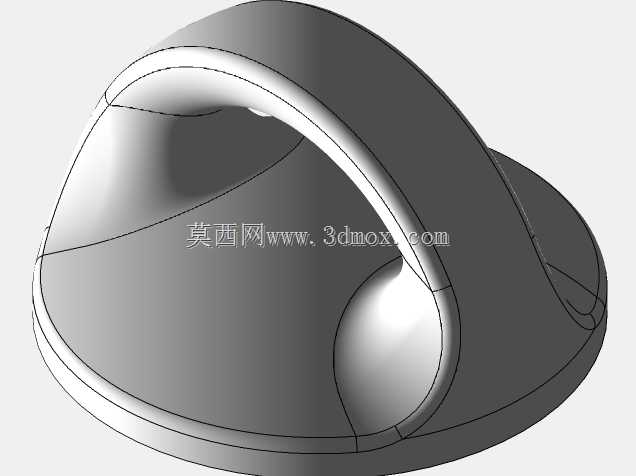

这类盖钮多应用在小型机电设备、便携储纳容器、民用电器的端盖锁紧场景，日常接触最多的是小型仪器端盖、便携工具箱、家用小电器的开盖操作位，核心作用是给操作人员提供舒适的施力接触面，通过手拧旋转实现端盖的卡紧或松脱，不需要额外借助工具就能完成开合操作，降低日常维护、取放内部物件的操作门槛。从结构设计逻辑来看，这款盖钮采用了一体化的曲面造型，外露的握持部分做了内凹的弧形提握结构，手指扣入时能自然贴合指腹弧度，旋转施力时不会出现硌手、打滑的问题，边缘全部做了大圆角过渡，既避免了注塑生产时的应力集中问题，也能消除使用过程中锐边划伤的安全隐患。和盖体配合的内侧部分设置了十字形的加强筋结构，筋条从中心安装柱向外辐射到盖钮外圈侧壁，既可以提升整个零件的结构刚性，在拧紧施力时不会出现壳体变形，也能在注塑成型时减少材料收缩不均导致的表面缩痕，保证外观面的平整质感。中心的安装柱做了阶梯孔设计，既可以适配不同直径的连接轴，也能预留出安装时的轴向窜动间隙，避免装配后出现卡滞、旋转不畅的问题。安装边界上，这类盖钮的外圈直径通常控制在40-60mm区间，整体高度不超过25mm，握持内凹位的深度在8-10mm，刚好能容纳成年人单根手指的指节部分施力，安装柱的孔径适配常见的3-6mm连接轴，和盖体配合的端面做了0.5mm的微凸环设计，装配后能和盖体表面形成紧密贴合，避免长期使用后出现松动晃荡的问题。设计过程中需要重点关注曲面的顺滑度，所有过渡面都做G2连续处理，既保证握持手感，也能让注塑生产时的脱模流程更顺畅，不需要额外做复杂的滑块结构，简化模具结构的同时也能降低生产的不良率。内侧的加强筋厚度控制在主体壁厚的0.6倍左右，避免筋位过厚导致外观面出现缩印，筋条和侧壁、中心柱的连接位置全部做圆角过渡，分散受力时的应力，避免长期反复拧动后出现筋位断裂的问题。这类零件通常采用耐磨的工程塑料注塑成型，表面做哑光蚀纹处理，既可以提升握持时的摩擦力，也能掩盖日常使用产生的轻微划痕，延长外观的使用寿命。
