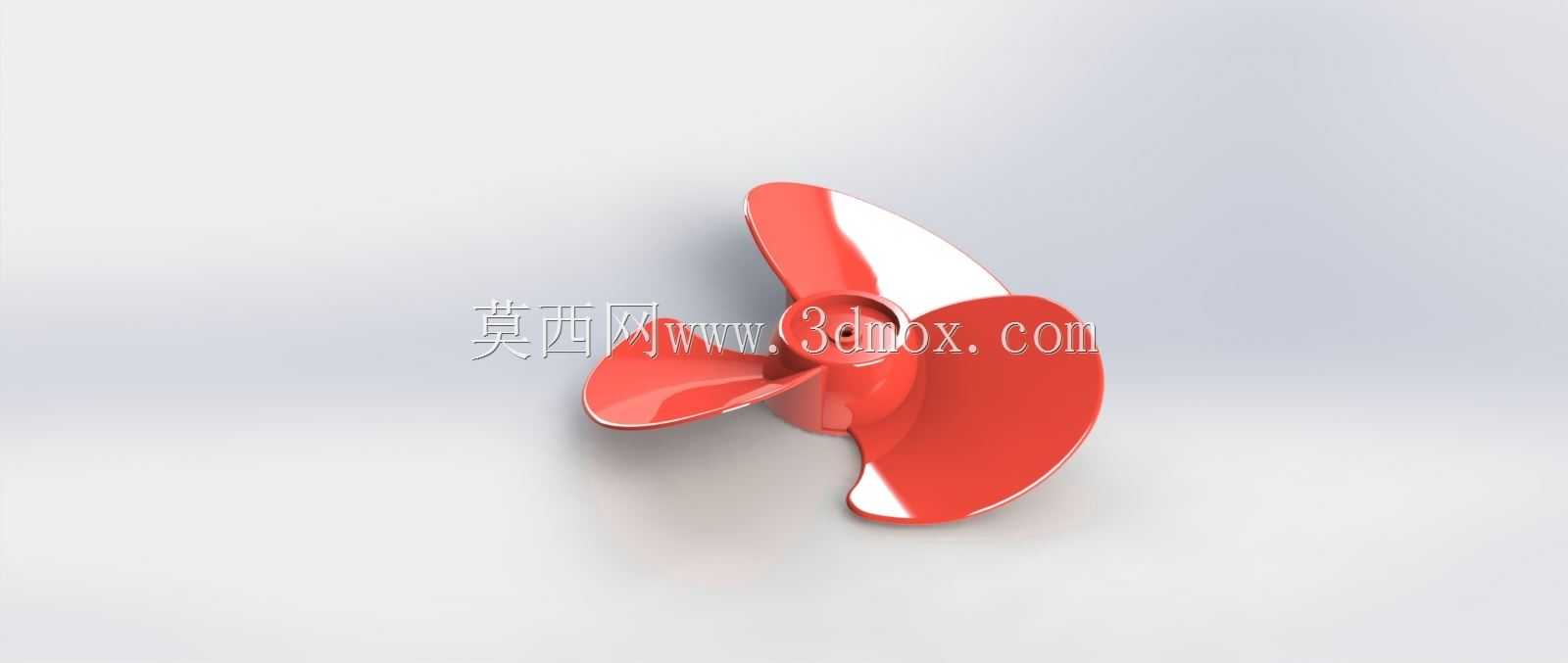

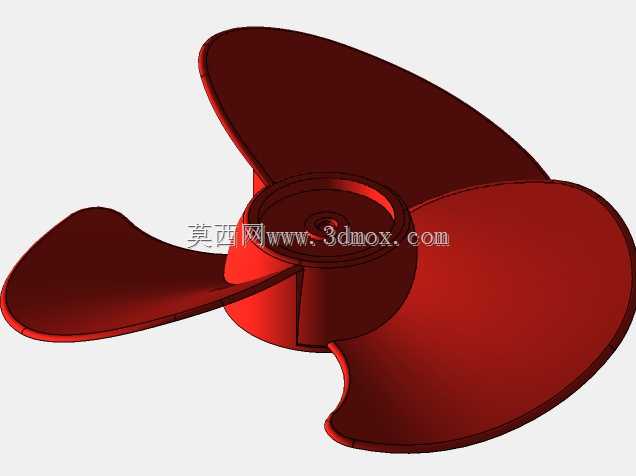

台式散热三叶螺旋风扇叶片结构设计

这类三叶螺旋结构的风扇叶片，是民用台式送风设备、小型电子散热装置里的核心做功部件，日常在桌面台式风扇、小型机柜散热风道、桌面工位局部送风装置中都能见到同结构的应用，核心作用是通过旋转带动周边空气定向流动，实现环境空气循环、局部散热降温的功能。从结构设计逻辑来看，三叶布局是平衡送风效率、运行噪音与动平衡稳定性的经典选型，相比两叶结构，三叶在相同转速下能输出更连续均匀的气流，不会出现两叶结构容易产生的周期性气流脉冲带来的明显风噪，同时相比四叶及以上的多叶结构，三叶的转动惯量更小，对驱动电机的扭矩要求更低，能适配小功率的民用驱动电机，降低整套送风装置的制造成本与运行功耗。叶片的曲面设计是整个结构的核心，叶根位置的厚度更大，是为了保证与电机输出轴连接位置的结构强度，避免长期旋转过程中根部出现应力集中导致的断裂问题，从叶根到叶梢，叶片的厚度逐渐递减，同时叶片的扭转角沿着径向逐步变化，靠近轮毂位置的叶片安装角更大，叶梢位置的安装角更小，这种变扭转角的设计是为了匹配不同径向位置的线速度差异，让整个叶片扫过的区域都能均匀推动空气流动，避免叶根位置因为线速度过低出现气流紊流，也能减少叶梢位置因为线速度过高产生的涡流损耗。叶片的安装边界需要匹配常规小型风扇的电机输出轴尺寸，轮毂中心的安装孔位做了适配D型轴的定位结构，能避免旋转过程中叶片与电机轴出现相对打滑，轮毂的外径尺寸控制在合理范围，不会因为轮毂过大遮挡有效送风面积，也不会因为轮毂过小导致叶片根部的连接强度不足。叶片的外形轮廓做了流线型修型，叶梢位置做了圆弧过渡处理，能减少旋转过程中叶梢与空气的切割噪音，同时叶片表面的曲面做了光顺处理，没有明显的折角与凸起，避免气流在叶片表面出现分离导致的送风效率下降。在实际装配场景中，这类叶片需要做动平衡校准，叶片的三个叶瓣的重量差控制在极小的公差范围内，避免高速旋转时出现偏心振动，长期使用下也不会因为振动导致电机轴承的异常磨损。这类叶片的曲面建模过程需要兼顾气动性能与注塑成型的工艺性，叶片的拔模角度沿着出模方向做了合理设置，能满足普通注塑模具的量产要求，不需要复杂的抽芯结构就能完成批量生产，壁厚的均匀性控制也能避免注塑过程中出现缩痕、翘曲等成型缺陷，保证量产零件的尺寸一致性。
