机械传动用指节式折节接头结构

　　在各类需要小角度偏摆补偿的杆系传动场景中，这类指节式折节接头是承担载荷传递与角度补偿的核心连接件，常见于轻型操纵杆系、小型传动连杆、柔性传动机构等需要兼顾刚性传力与少量角度偏移的装配位置，区别于常规万向联轴器的大角度补偿特性，这类接头的设计初衷是应对轴向载荷持续作用、仅需微量角度调整的传动链路，避免杆系因安装同轴度误差、工作中微量形变产生的卡滞、附加载荷问题。

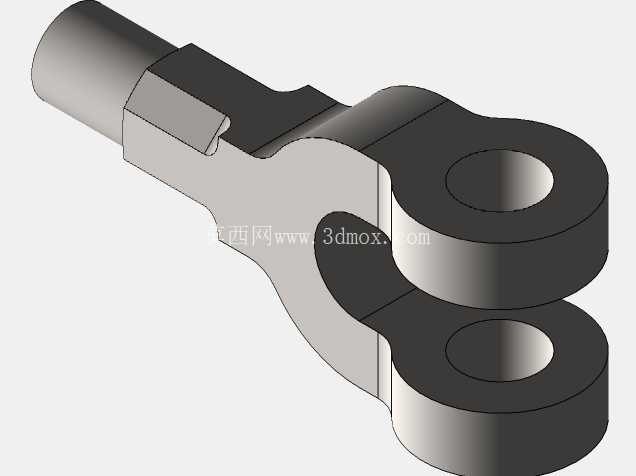

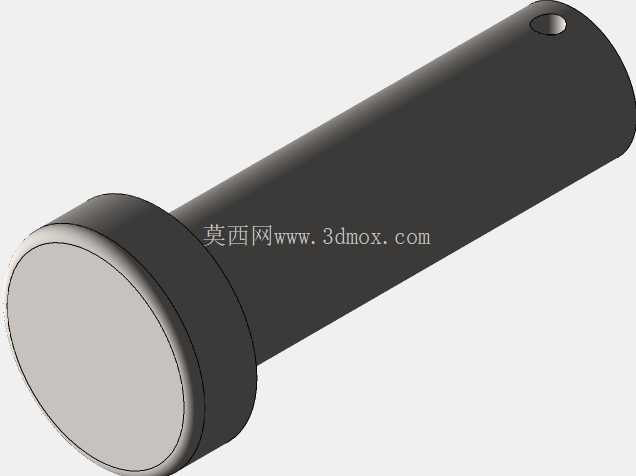

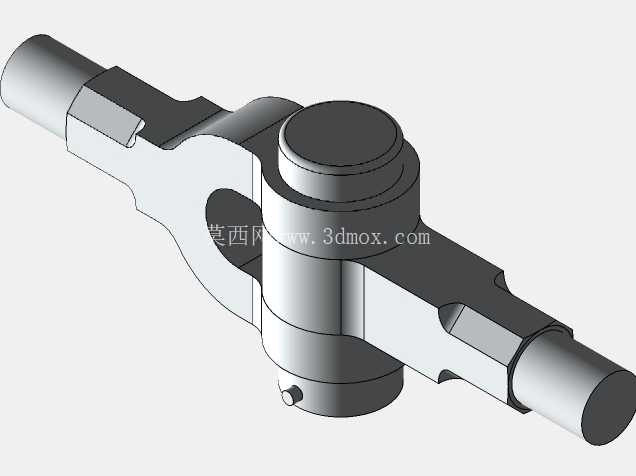

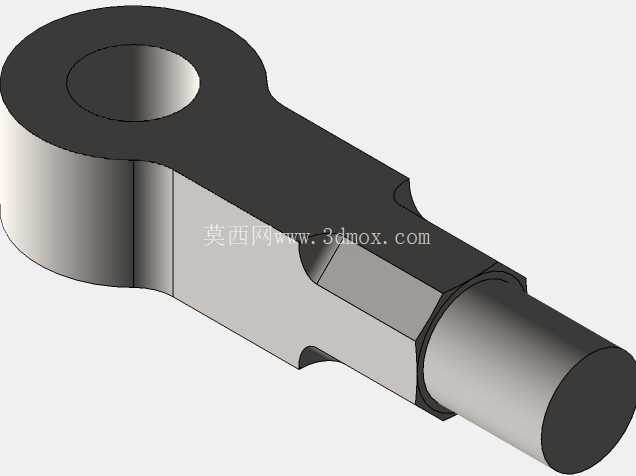

　　从结构功能来看，该接头通过单眼与双眼叉形件的铰接配合，搭配销轴、套环、锥销完成锁紧定位，能够在传递轴向拉伸、压缩载荷的同时，允许连接的两根杆件在一定角度范围内相对偏转，偏转过程中载荷作用线始终沿杆件轴向分布，不会因为角度偏移产生额外的径向分力损耗，这一特性让它在操纵拉杆、小型执行机构连杆、精密传动杆系中有着不可替代的作用——既保证了传力的直接性，又能抵消安装与工作过程中的微小位置偏差，避免杆系因憋劲出现过早疲劳失效。

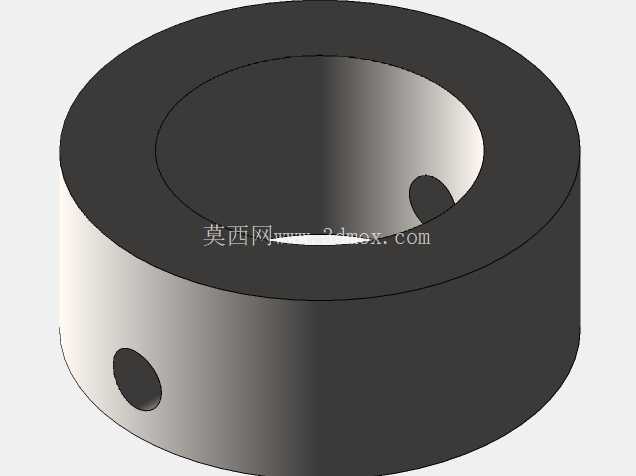

　　设计这类接头时，首先要匹配所连接杆件的轴径尺寸，两端的插接轴段需要与对应杆件的内孔、连接套尺寸完全适配，保证装配后无径向窜动；铰接部位的销轴与销孔配合公差通常选取过渡配合，既保证铰接转动的灵活性，又避免间隙过大带来的传动空程。叉形结构的壁厚需要根据额定拉伸载荷做强度校核，叉耳的开口宽度要匹配对接单耳的厚度，保证铰接后两部分的贴合面完全接触，避免局部应力集中。锥销的设置是为了防止销轴在工作过程中出现轴向窜动、脱出，套环则用于填充铰接部位的间隙，减少转动过程中的磨损，延长接头的使用寿命。

　　从安装边界来看，这类接头的整体径向尺寸需要匹配安装空间的最小回转半径，避免偏转过程中与周边结构件发生干涉；两端轴段的长度要满足杆件插入深度的要求，保证连接后有足够的接触面积传递载荷，通常插接段的长度不小于轴径的1.2倍，同时要预留出锁紧件（比如顶丝、销钉）的安装位置。铰接点的转动中心要与两杆的理论交点重合，否则工作过程中会产生附加的弯矩，额外增加杆系的载荷负担，加速部件磨损。

　　实际应用中，这类接头不需要做日常的润滑维护，因为其偏转角度小、转动频次低，配合面的磨损量极小，只要在装配时涂抹少量润滑脂即可满足全生命周期的使用需求。相较于刚性直接连接的杆系，搭载这类折节接头的传动链路对安装精度的容忍度更高，能够降低装配环节的调校难度，同时在工作过程中可以吸收杆系因温度形变、受力微变形带来的位置偏移，保证传力的顺畅性。在一些小型手动操纵机构里，这类接头还能过滤掉杆件传递过来的微小振动，提升操纵的手感，避免卡滞带来的操作顿挫感。建模过程中需要重点关注铰接部位的配合间隙，既要保证三维装配时无干涉，又要符合实际生产的公差要求，叉耳部位的圆角过渡需要对应力集中位置做优化，避免载荷作用下出现应力开裂的风险，两端轴段的同轴度、铰接孔与轴段的垂直度都是建模时需要严格控制的形位公差，这些参数直接影响最终成品的装配效果与使用寿命。
