大容积商用微波炉外置防护盖结构设计

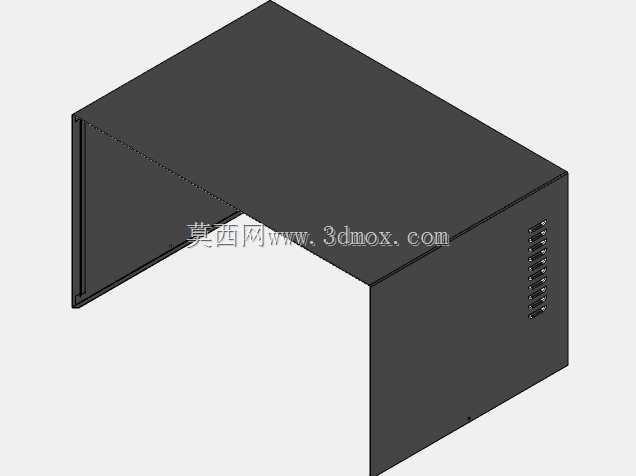

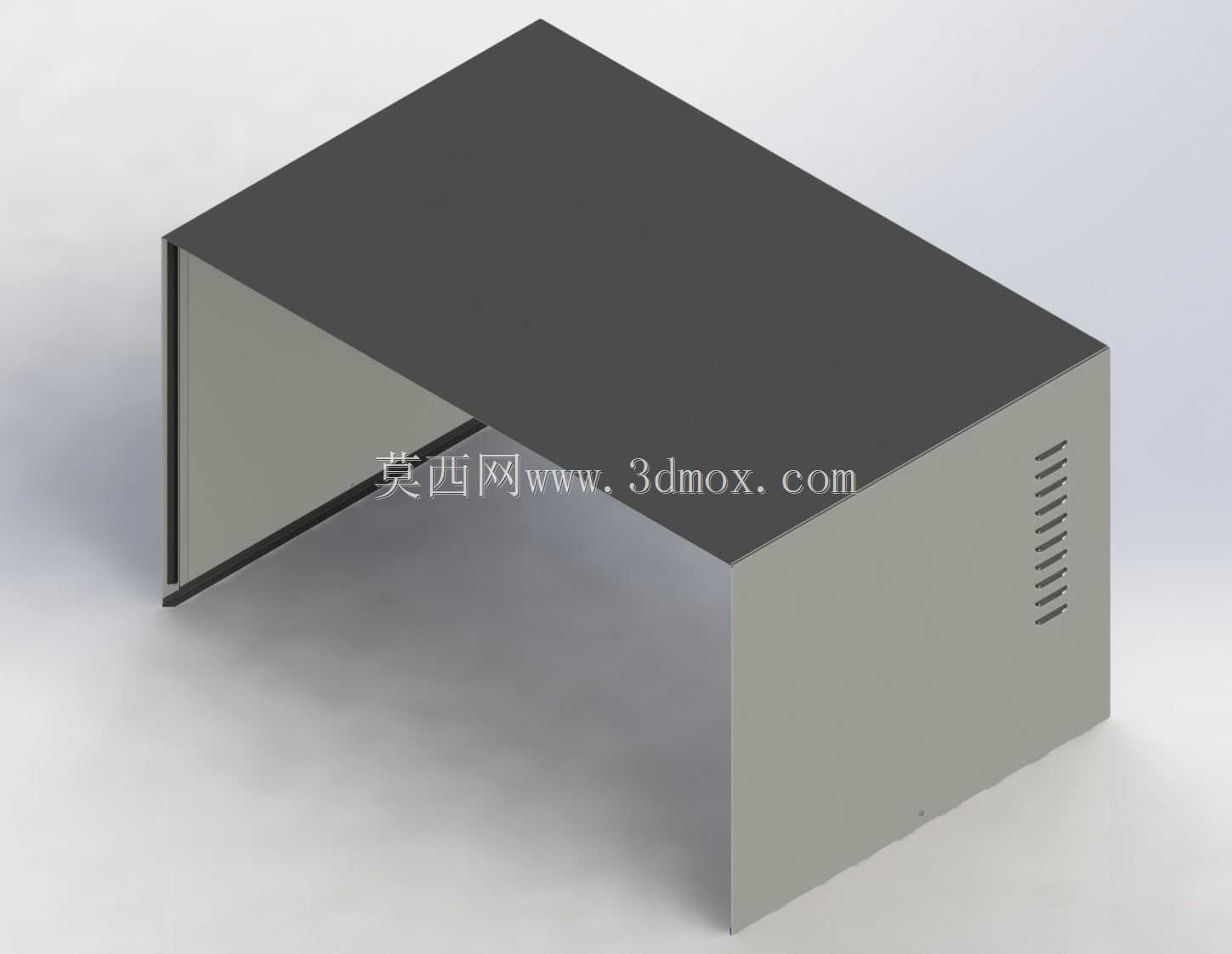

这款微波炉外盖主要适配容积约59465立方厘米的大规格商用微波炉，这类设备常出现在连锁餐饮后厨、企事业单位食堂、便利店加热区等高频使用场景，日常需要承载连续数小时的加热作业，外盖作为设备最外层的防护结构，既要隔绝内部腔体的高温向外传递，避免操作人员误触烫伤，也要阻挡后厨的油烟、水渍、食物残渣溅入设备内部的电路与磁控管区域，降低设备故障概率。从结构设计来看，整体采用U型包覆式构型，顶部为整面平整盖板，两侧向下延伸形成侧围，前侧预留完全开放的操作开口，不影响炉门的正常开合与取放餐食的操作动线，后侧则贴合微波炉机身的背部框架，安装时可通过侧围底部的折边与机身底座的定位孔配合，无需额外复杂连接件即可完成固定，安装边界完全匹配对应容积微波炉的顶部与侧部外轮廓，不会突出机身占用额外的后厨操作空间。侧围板上设计有阵列式的长条散热通槽，槽体方向沿竖向排布，刚好对应设备内部磁控管与变压器的发热区域，可利用热空气自然上升的原理形成对流散热通道，无需额外加装辅助风扇即可带走设备运行时产生的积热，同时通槽的开孔宽度控制在3毫米以内，可避免后厨常见的细小杂物、虫类从散热孔钻入设备内部，兼顾散热效率与防护性能。设计过程中优先考虑了钣金加工的工艺性，所有折边均采用标准90度折弯工艺，无复杂曲面与异形结构，可直接采用常规冷轧钢板经下料、折弯、冲孔工序完成加工，表面可根据使用场景做喷塑或者不锈钢拉丝处理，适配不同后厨的清洁要求。顶部整面结构除了防护作用外，也可临时放置轻便的厨房工具，但设计时已明确承载上限，避免重物放置导致盖板变形影响与机身的贴合度。整体结构没有多余的装饰性设计，所有构型都围绕防护、散热、易加工、易安装的实际使用需求展开，侧围与机身的贴合间隙控制在1.5毫米以内，既可以抵消钣金加工的公差，也能避免缝隙过大残留清洁死角，方便后厨日常做卫生擦拭。
