可弯折变向4英寸柔性连接导管结构

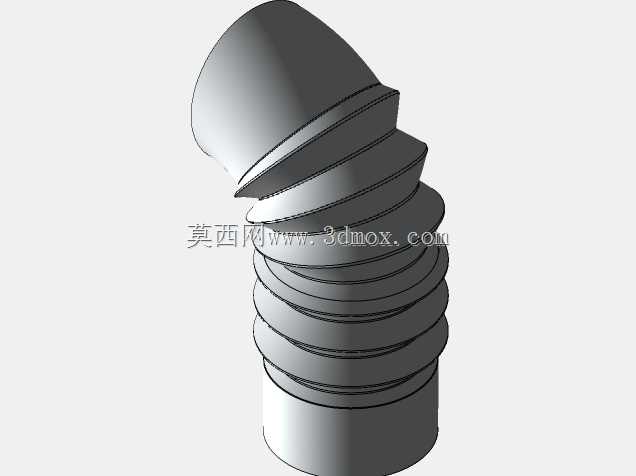

在流体输送系统的布局施工中，经常会遇到管路走向存在偏角、设备运行带小幅振动、安装位存在累计公差的场景，这类场景下如果使用硬管直接对接，很容易在管路衔接处产生集中应力，长期运行后出现焊缝开裂、密封失效、管路共振磨损等问题，这款4英寸规格的挠性导管，就是针对这类非固定角度管路衔接需求设计的导流构件。从结构设计来看，这款导管的弯折段采用了多节锥台嵌套的叠层结构，每一节的衔接面都做了贴合度匹配的斜切处理，相邻节段之间可以在一定角度范围内相对偏转，不需要额外加装弯头就能实现0到45度区间的走向调整，相比传统的金属波纹管，这种叠层式的结构在弯折状态下内壁的通径变化量极小，不会因为管路弯折出现通径缩窄、流阻陡增的问题，输送含固体颗粒的流体介质时，也不容易在弯折处出现介质沉积堵管的情况。导管下部的直段部分做了等径圆柱设计，外壁预留了标准的卡箍安装位，和常规同通径的硬管安装尺寸完全兼容，不需要额外制作过渡接头就能直接对接现有管路系统，安装边界和同规格硬管的衔接端保持一致，现场施工时不需要重新调整管路支架的位置，替换原有硬管弯头或者破损的柔性接头时可以直接适配。在实际应用场景中，这类挠性导管常被用在风机进出口的管路衔接、泵组出入口的减震连接、除尘系统的分支管路转角、通风管网的误差补偿段位置，既可以补偿设备运行产生的小幅位移，吸收管路传递的振动，降低振动传导到后续管段产生的噪音，也能在安装时抵消土建或者设备安装带来的位置偏差，降低现场配管的修配工作量。设计过程中针对每一节叠层的偏转角度做了限位处理，避免过度弯折导致导管脱开或者密封面错位，内壁做了光滑过渡处理，没有突兀的台阶结构，流体经过时不会产生明显的紊流，在通风除尘、低压流体输送的工况下，能有效降低管路的压力损失，减少风机或者泵组的无效功耗。和橡胶材质的柔性软管相比，这种硬质叠层结构的导管抗老化性能更强，不会因为长期接触油气、粉尘出现材质硬化开裂的问题，日常维护时只需要定期检查节段衔接处的密封状态，不需要整根更换管路，运维成本更低。
