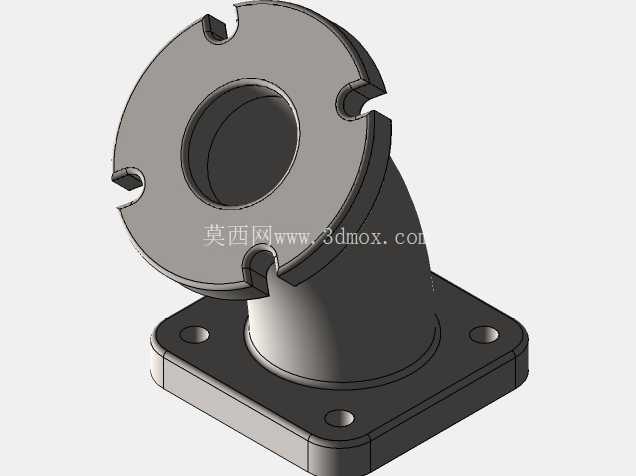

带方形安装法兰的45度弯通接头

在流体输送管路系统的布设环节，经常会遇到管路需要转向同时对接固定安装面的场景，这类场景下普通的无安装座弯头无法直接固定在设备壁面、机架面板上，需要额外搭配焊接法兰、固定支架，不仅增加装配工序，还容易出现对接同轴度偏差、安装位应力集中的问题，这款45度弯通接头就是针对这类场景设计的集成式管路连接件。

从实际使用场景来看，这类弯头常应用在小型液压站的油路布设、气动控制回路的面板安装、通风除尘管路的壁面转向对接、小型水泵的进出口转向连接等场景，尤其是在设备内部空间紧凑，无法预留额外支架安装空间的位置，集成式的法兰安装座可以直接将弯头固定在设备面板、壁板上，省去额外的支撑结构，同时能保证管路转向后的位置精度，避免管路运行过程中因为流体脉动产生的振动移位。

产品的功能特性上，首先是集成了安装固定与管路转向两个核心功能，上端的带缺口圆形法兰用于对接上游管路，法兰上的四个缺口是快装卡接位，对应常规的卡箍式快装接头标准，不需要螺栓逐点锁紧，对齐缺口后旋转卡入即可完成对接，能大幅提升管路装配的效率，适合需要经常拆装维护的管路节点。下端的方形安装座四个角预留了沉头螺栓孔，一共四个安装点位，对应M6或者M8规格的内六角螺栓，沉头设计可以让螺栓头完全埋入安装座表面，不会突出平面影响安装贴合度，安装后弯头与固定面完全贴合，能承受更高的管路侧向载荷，不会因为管路拉扯出现歪斜。中间的弯通段采用45度平滑圆弧过渡，内壁没有直角转折，能大幅降低流体通过时的局部阻力，减少流体紊流产生的振动和噪音，对于输送带有细小颗粒的流体介质，平滑的内壁也能减少颗粒在转角处的堆积，避免管路堵塞。

从设计思路层面，这款弯头的建模过程首先是确定通径参数，先根据常用的小通径管路规格确定中心通孔直径，再根据管路压力等级确定管壁厚度，弯管段的转弯半径取通径的1.5倍，这个数值是兼顾安装空间和流阻性能的平衡值——转弯半径太小会导致流阻陡增，太大则会占用过多的安装空间，对于紧凑型设备内部布设并不友好。上端快装法兰的缺口位置按照90度均匀分布，对应标准快装卡箍的卡爪位置，法兰的密封面预留了0.8mm的密封槽位，可以嵌入O型密封圈保证对接后的密封性能，避免流体渗漏。下端方形安装座的尺寸设计时，首先保证四个螺栓孔的中心距大于弯管段的最大外径，避免螺栓安装时和弯管本体产生干涉，沉头孔的深度按照对应螺栓的沉头标准设计，保证螺栓锁紧后端面完全齐平，安装座和弯管段的连接位置做了R3的圆角过渡，避免应力集中，因为管路在承压时，安装座和弯管的连接位置是应力集中点，圆角过渡可以大幅提升这个位置的结构强度，避免长期承压出现开裂。

关于外形尺寸与安装边界，这款弯头的安装基准是下端方形法兰的底面，安装时这个面需要和固定面完全贴合，不能有翘曲，否则会导致密封失效或者安装应力过大。方形安装座的四个螺栓孔中心距为48mm，适配常见的面板开孔尺寸，安装时需要在固定面上预先加工对应位置的螺纹孔或者通孔，通孔直径比螺栓大0.5mm方便安装对位。上端快装法兰的外径为60mm，对接时需要预留至少15mm的径向操作空间，方便卡箍的安装和锁紧。弯头整体的垂直高度（从安装底面到上端法兰端面的垂直距离）为52mm，水平方向的伸出长度（从安装面到上端法兰中心的水平距离）为48mm，在做设备布局时需要预留对应的空间，避免和周边的其他零部件产生干涉。弯管的中心通孔通径为25mm，适配1寸的常规管路，额定工作压力可以达到1.6MPa，满足常规的气动、低压液压、给排水、通风管路的使用要求。另外在建模细节上，所有的棱边都做了0.5mm的倒角处理，避免安装时划伤操作人员，也避免锐角位置的涂层容易脱落生锈，安装座的底面做了平面度要求，平面度公差控制在0.1mm以内，保证安装后和固定面完全贴合，不会出现间隙导致的渗漏或者振动。

在实际选型使用时，需要注意这款弯头的安装方向，因为上端快装法兰的缺口是固定位置的，安装前需要确认对接管路的旋转角度，提前调整弯头的安装方位，保证卡箍可以顺利卡入缺口位置，如果安装方位偏差，会导致快装接头无法锁紧。另外四个固定螺栓的锁紧力矩需要均匀，按照对角顺序逐步锁紧，避免单个螺栓力矩过大导致安装座变形，影响密封性能和安装精度。对于输送有腐蚀性介质的场景，可以根据介质特性选择对应材质的成品，比如304不锈钢、PP工程塑料等，建模时的参数可以直接调整材质对应的物理性能参数，不需要修改整体结构尺寸，因为所有的安装尺寸都是按照通用标准设计的，具备很好的互换性。
