工业方管焊接支撑桌架结构设计

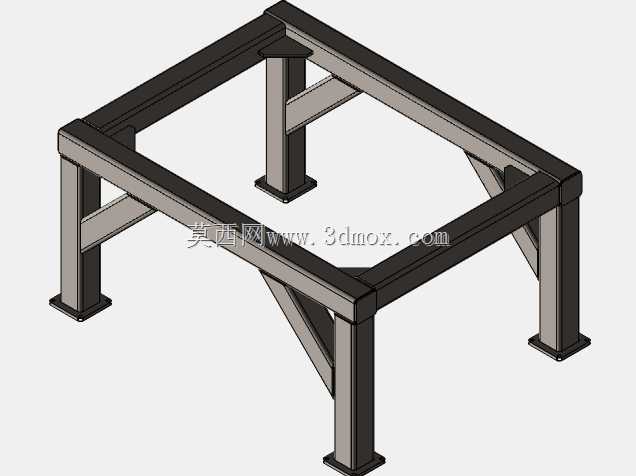

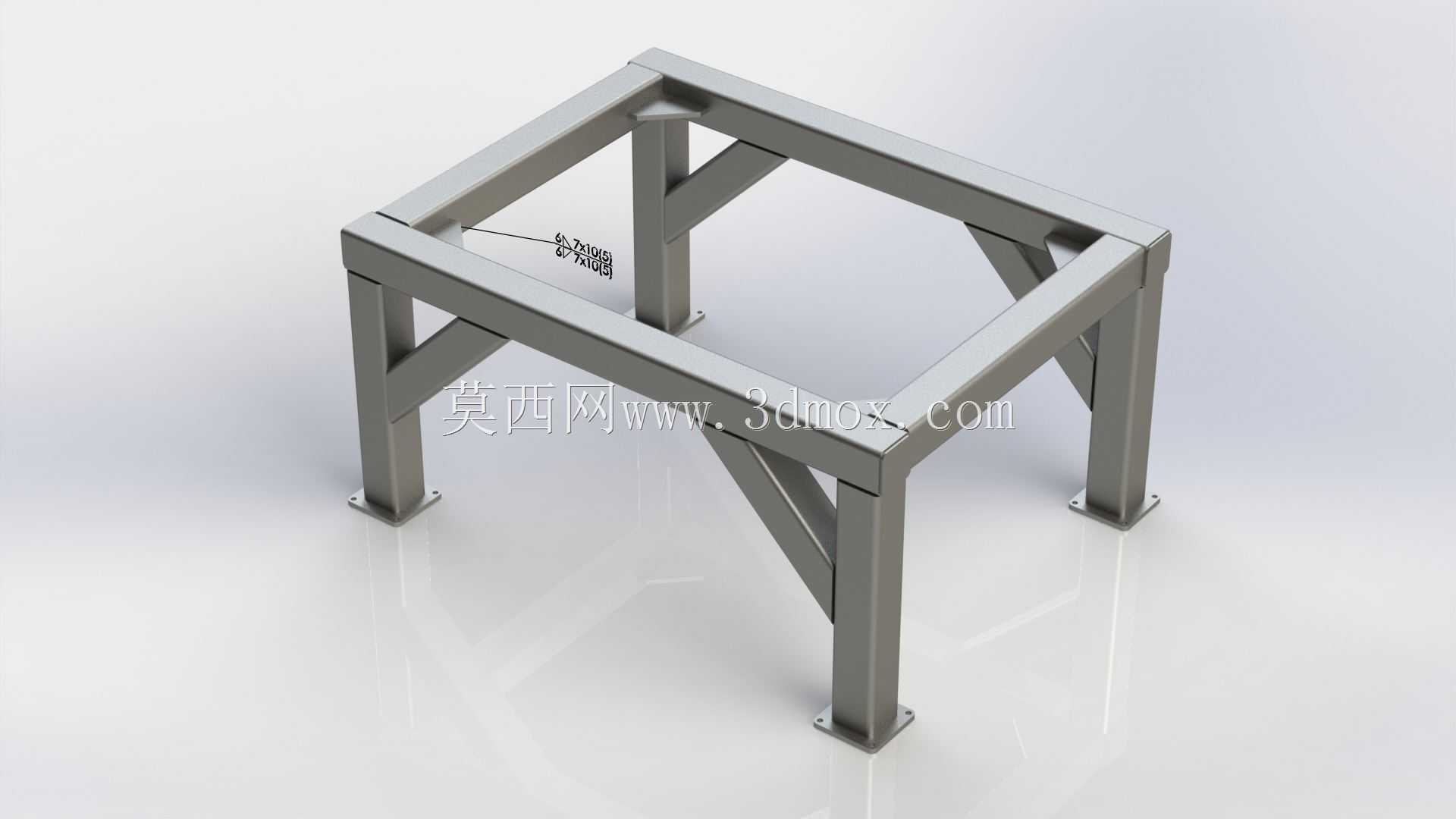

这款方管焊接桌架主要面向工业生产车间的工位操作台、小型设备承载台、检测工装基座等场景使用，也可适配实验室重型试验台、仓储分拣打包台的支撑需求，区别于民用家具桌架，其结构设计完全围绕工业场景的重载、抗形变、长期稳定使用需求展开。从实际使用角度出发，这类桌架的核心作用是为台面提供均匀的承重支撑，抵消台面放置重物、设备运行振动带来的结构形变，避免台面出现倾斜、下沉甚至垮塌的问题，同时底部预留的安装脚座可以通过膨胀螺栓与地面固定，在有振动设备放置、人员频繁倚靠操作的场景下，不会出现架体移位、晃动的情况。设计过程中优先选用标准规格方形管材作为主框架材料，四根竖直支腿作为主要承重构件，上下两层矩形框体通过焊接与支腿连为整体，上层框体直接承接台面载荷，下层框体则起到约束支腿侧向位移、提升整体抗扭性能的作用；在支腿与上下框体的连接节点处，额外增设三角形斜撑结构，利用三角形结构的力学稳定性，分散节点处的集中应力，避免长期重载下焊缝开裂、管材弯折的问题。外形尺寸方面，这类桌架的长宽尺寸通常适配标准工业台面规格，高度符合人体工程学操作高度要求，支腿底部的方形安装脚盘预留螺栓过孔，安装时需要注意地面的水平度偏差，若地面存在高差可通过脚盘处加装调整垫片的方式找平，保证架体整体处于水平受力状态，避免局部支腿受力过载。框架的所有焊接节点均采用满焊工艺处理，焊后做打磨去毛刺处理，表面可根据使用场景做喷塑、镀锌等防锈处理，适配潮湿、多粉尘等不同车间环境；架体内部预留的中空空间，既可以用于安装设备的走线、气路管路，也可后期加装层板、抽屉等附属配件，拓展工位的储物功能。在结构校核阶段，需要重点关注支腿的长细比、斜撑的受力角度、框体的抗弯截面模量，确保在额定承重载荷下，架体的最大形变量控制在允许范围内，不会影响上方台面的平面度，对于需要放置精密检测设备的场景，还可在支腿底部加装减震脚垫，进一步削弱地面振动、设备自身振动对检测精度的影响。这类焊接结构桌架相比铝型材组装架，具备更高的结构刚性与抗冲击性能，适合重载、有频繁碰撞的工业场景使用，安装时无需复杂的组装工序，整体吊装就位后固定脚座即可投入使用，后期维护成本极低，仅需定期检查焊缝状态、紧固固定螺栓即可保证长期稳定运行。
