直列四缸往复式内燃动力核心结构

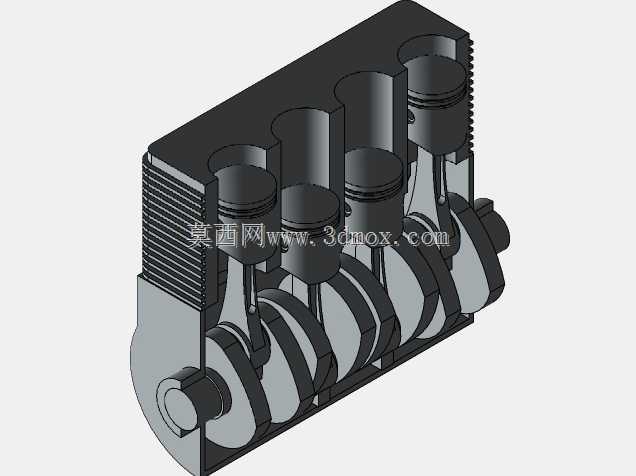

　　这套直列四缸动力结构的三维数模，完整还原了往复式内燃机核心做功单元的装配关系，在小型乘用车、通用发电机组、农用动力机械的前期方案选型阶段，可直接作为动力舱布局校核的基准参考，避免从零开始搭建核心运动机构耗费的重复建模工时。从实际工程落地的角度看，该结构的核心功能是通过燃油爆燃推动活塞做直线往复运动，再经由曲柄连杆机构将直线动能转化为曲轴的旋转扭矩输出，整套机构的运动副配合间隙、部件相对位置直接决定了动力输出的平顺性与机械效率。数模中清晰呈现了四个等距排布的气缸腔，相邻气缸的中心距按照常规小排量动力单元的通用边界设定，既保证了气缸壁有足够的厚度承受爆燃压力，也控制了整机的横向总宽度，适配多数前置前驱车型的动力舱安装宽度限制；

　　活塞部分采用了带环槽的结构设计，数模中预留的活塞环安装位，对应实际生产中气环、油环的装配空间，可直接用于校核活塞往复运动时与气缸壁的配合间隙，避免出现拉缸、窜油等工程问题。曲柄连杆机构的设计上，四个曲拐按照180度相位差对称排布，能够抵消一阶往复惯性力，从结构根源上降低整机运行时的振动幅度，曲轴两端的主轴颈位置预留了轴承安装位，对应的轴承座与缸体的连接位置也做了贴合面的结构还原，可直接用于校核主轴承盖的螺栓排布空间，避免装配时出现工具操作空间不足的问题。缸体外侧的散热鳍片结构，对应风冷机型的散热需求，鳍片的间距、高度按照自然对流散热的最优参数设定，若要改型为水冷机型，可直接在现有缸体结构基础上开挖水套腔，

　　无需重新调整核心曲柄连杆机构的相对位置。在实际的设备适配场景中，这套结构的轴向安装尺寸预留了飞轮、离合器的装配空间，前端的曲轴伸出位可直接对接正时齿轮、水泵驱动轮等附件，数模中所有运动部件的行程参数都符合常规1.2-1.6L排量动力单元的通用设计值，做同排量机型改型时，仅需调整缸径、燃烧室形状即可快速衍生新的方案，无需重新验证运动干涉问题。建模过程中所有配合面都做了装配公差的预留，活塞销与连杆小头、连杆大头与曲柄销的配合间隙都按照行业通用的IT6级公差带设定，导入工程软件后可直接做运动仿真，验证不同转速下的活塞侧推力、曲轴受力情况，为后续的有限元强度分析提供准确的装配体基准。从安装边界来看，整机的底部油底壳轮廓做了简化还原，对应的安装支脚位置按照三点支撑的通用布局设定，可直接匹配不同设备的机架安装孔位做适配调整，进气侧、排气侧的缸体安装面保持平整，预留了进排气歧管的安装螺栓孔位，后续做外围附件设计时无需重新修正缸体的安装基准面。
