小型农用轮式拖拉机整机结构三维设计

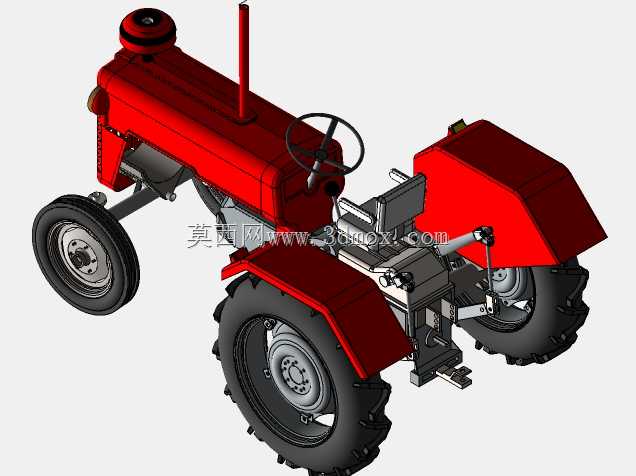

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵山地小块农田作业、果园行间管护、短途农资转运这三类核心应用场景展开，在建模阶段就把实际作业中的边界约束放在首位。整机采用经典的后轮驱动布局，前轮转向轮距做了收窄设计，预留的最小转弯半径适配南方丘陵地区零散地块的掉头需求，不会因为机身过长在田埂边作业时出现剐蹭田坎、压损作物的问题。从结构功能来看，前部的发动机舱预留了单缸柴油机的安装接口，舱体上方的排气口、燃油加注口位置完全匹配常规农用柴油机的外接管路走向，不需要额外做转接件就能完成动力单元的装配；发动机与变速箱之间的连接法兰做了定位止口设计，建模时严格对齐了动力输出轴的同轴度公差，避免实际装配后出现传动异响、轴系偏磨的问题。

　　转向系统采用的是传统的机械转向结构，方向盘的安装倾角、转向柱的万向节布置角度，都参考了成年男性操作人员的常规操作姿态，转向力矩的传递路径做了简化，没有冗余的传动杆件，后期维护时拆卸更换配件不需要拆解周边过多的覆盖件。驾驶区域的座椅安装位置做了后移处理，和后轮挡泥板之间预留了足够的腿部活动空间，操作人员长时间作业不会出现腿部局促的问题，座椅下方预留了蓄电池、液压油箱的安装腔体，把零散的附属部件整合在车架中部的空余空间，既压缩了整机的纵向尺寸，也让整机重心落在前后轮轴距的黄金分割点附近，带后悬挂作业时不会出现翘头的风险。后轮采用大直径的农用深花纹轮胎，轮胎的安装轮毂、轮边减速结构的连接螺栓孔位完全匹配通用的农用拖拉机配件规格，

　　后期更换轮胎不需要定制特殊连接件；后悬挂部分保留了标准的三点悬挂接口，能够适配旋耕机、犁铧、小型播种机、喷雾机组等常规农用机具，悬挂的提升臂行程做了参数化约束，建模时可以直接调整提升高度参数，适配不同挂接高度的农机具，不需要重新调整杆件的位置关系。覆盖件的设计兼顾了防护性和散热需求，发动机舱两侧预留了通风散热的格栅间隙，后轮挡泥板的弧度完全覆盖轮胎的上半部分，作业时带起的泥土不会甩到驾驶区域，红色的覆盖件做了圆角过渡处理，没有尖锐的棱角，避免田间作业时剐蹭操作人员或者勾挂作物枝条。车架部分采用的是边梁式结构，纵梁的截面尺寸参考了同马力段拖拉机的载荷参数，能够承受后悬挂带满载荷作业时的冲击载荷，车架上的安装孔位全部做了标准化处理，

　　发动机、变速箱、驾驶座椅、覆盖件的安装都采用统一规格的螺栓连接，减少了紧固件的种类，降低后期配件储备的难度。建模过程中对所有运动部件做了干涉检查，转向轮打到最大转角时不会和前桥、前部覆盖件发生剐蹭，后悬挂提升到最高位置时不会碰到后轮轮胎，动力输出轴转动时和周边的车架、管路预留了足够的安全间隙，完全满足实际装配和运动仿真的需求，既可以作为农机设计人员的结构参考，也能用于农机操作培训的结构演示场景，帮助从业人员快速理解拖拉机的整机布局和部件连接关系。
