拓扑优化轻量化承重连接支架结构设计

　　该类轻量化连接支架多用于航空航天、高端赛车、精密工业设备的载荷传递节点，替代传统等厚度铸造或铣削成型的连接支座，在保证结构强度满足多工况载荷要求的前提下，最大化削减非受力区域的材料冗余，实现整体结构的减重目标。从实际工况适配来看，这类支架需要同时承接垂直方向的静载荷、倾斜方向的交变冲击载荷、水平方向的剪切载荷以及扭转方向的复合载荷，不同方向的载荷传递路径差异较大，传统等截面设计往往为了覆盖最严苛工况的安全系数，在非主传力路径上保留了大量多余材料，不仅增加了整体设备的自重，还会在动态运行过程中带来额外的惯性负载，影响设备的动态响应速度与运行能效。

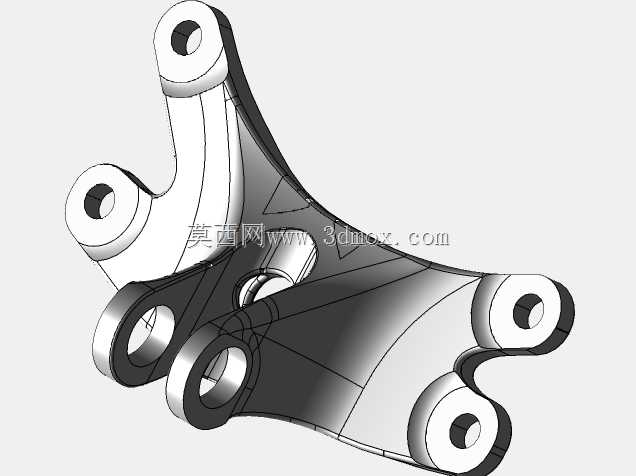

　　设计过程中首先基于安装边界确定三个底部安装孔的位置与孔径参数，匹配对应规格的高强度连接螺栓，保证安装面与设备基体的贴合度，避免安装面平面度不足带来的附加装配应力；上部铰接耳的孔位同轴度、孔壁粗糙度以及耳板间距严格匹配配套铰接销轴的装配公差，保证铰接转动过程无卡滞、无额外偏载。在确定安装边界与载荷输入条件后，通过拓扑优化算法迭代计算材料的最优分布路径，将主传力路径上的材料保留并做局部加厚处理，对非受力区域的材料做逐步削减，最终得到的流线型结构完全贴合应力分布走向，没有多余的直角、凸台等应力集中结构，整体减重比例接近八成，大幅降低了单件的材料消耗与加工成本。

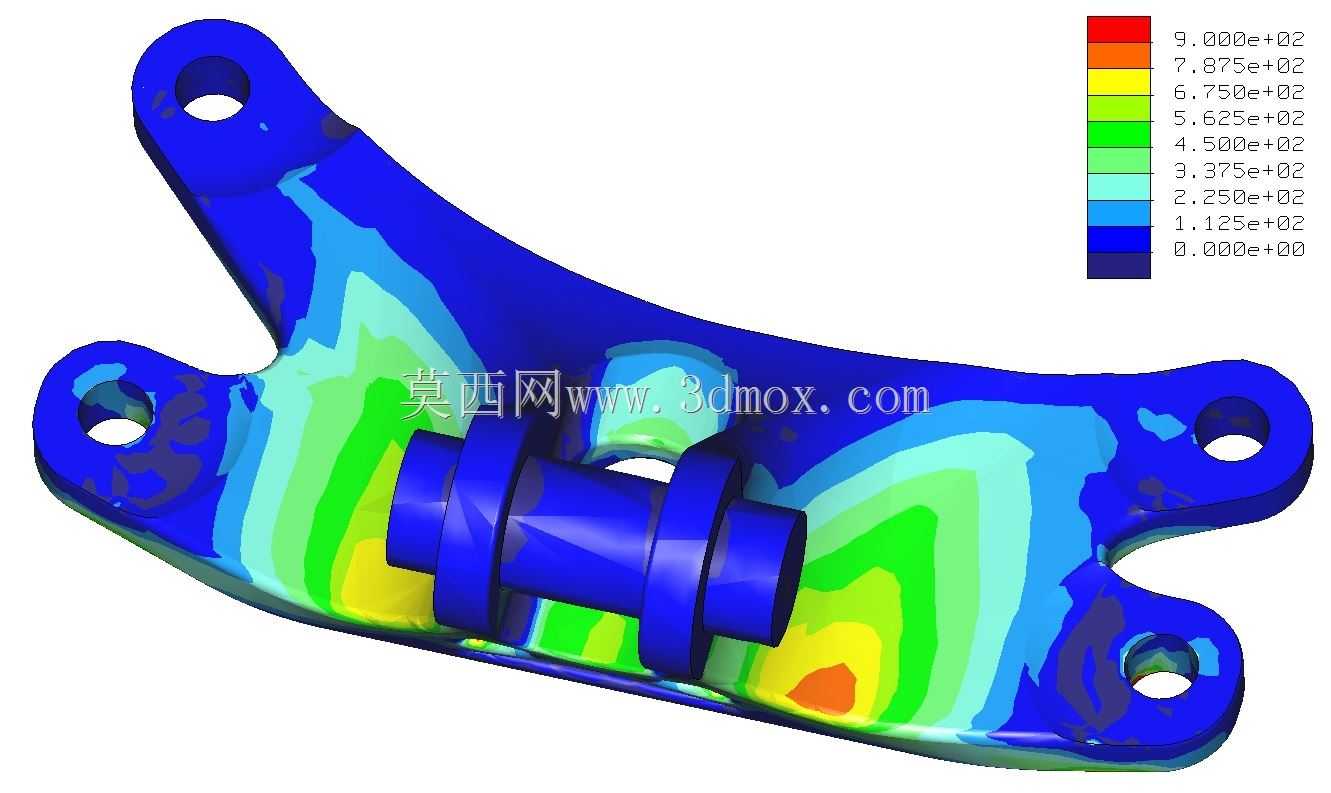

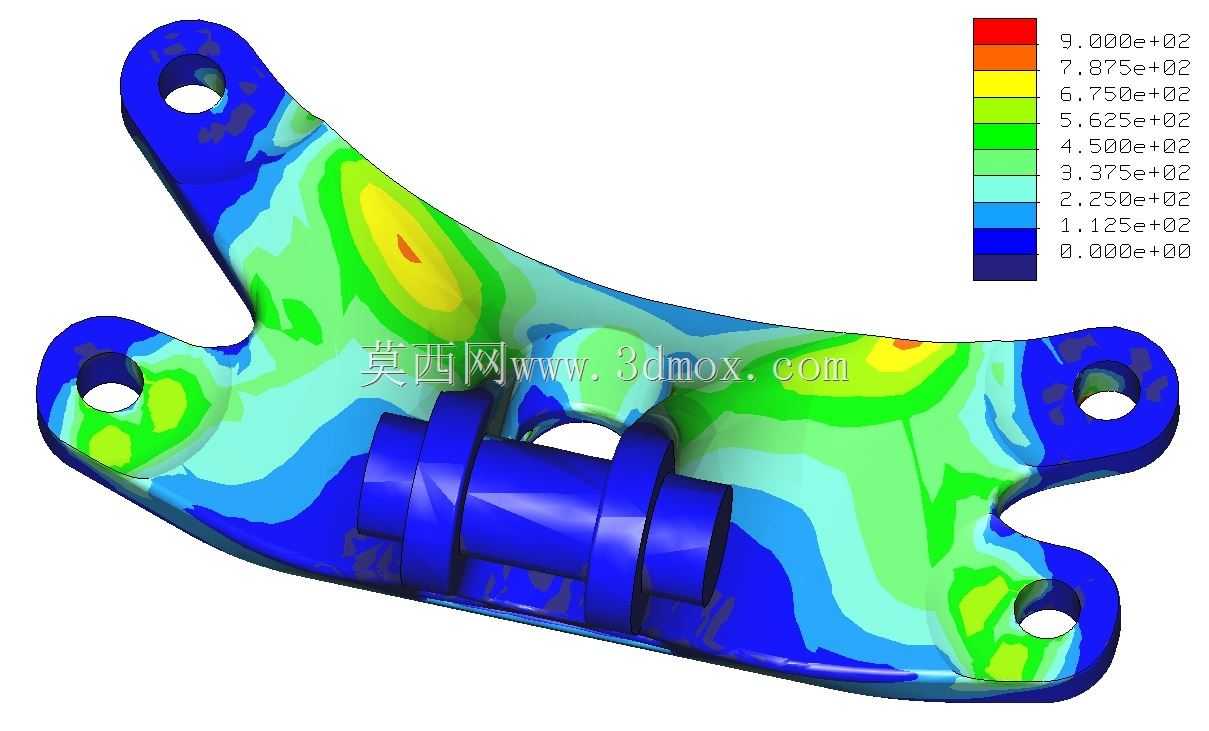

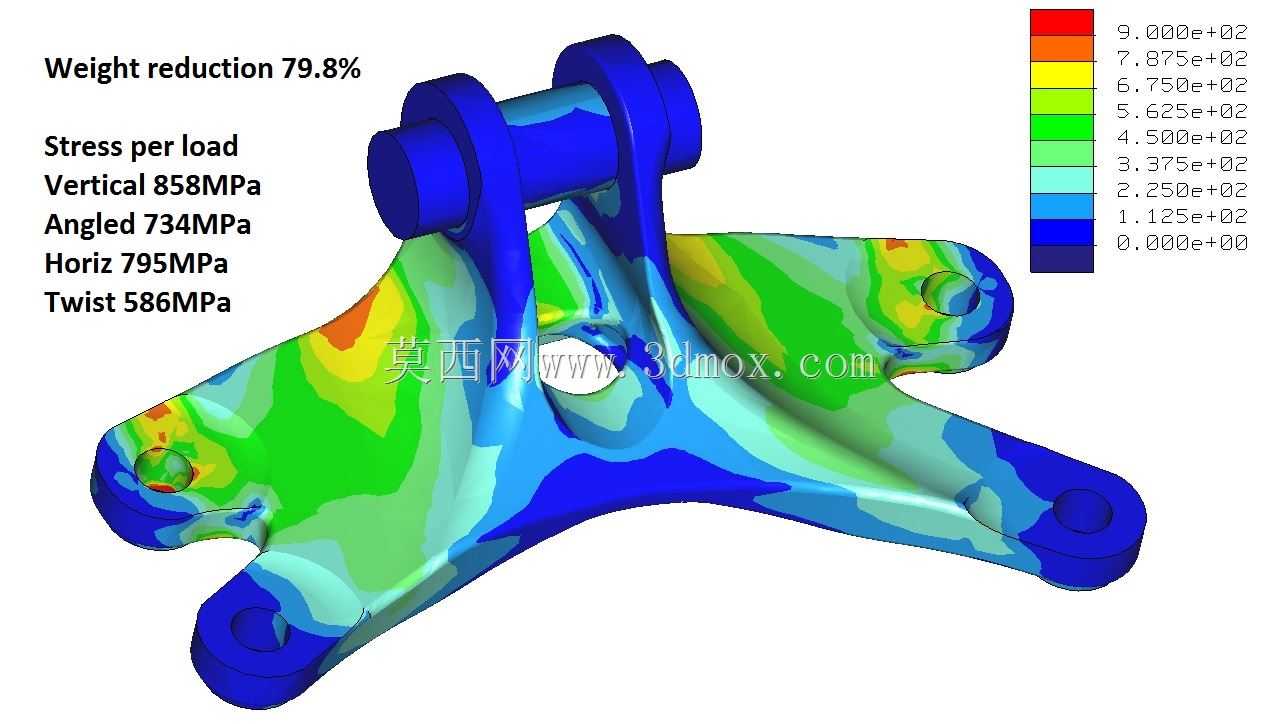

　　从应力云图的分布结果可以看到，垂直载荷工况下最大应力出现在上部耳板与主体结构的过渡圆角处，数值控制在材料屈服强度的安全阈值以内；倾斜载荷工况下应力沿斜向传力脊均匀分布，没有出现局部应力突变的区域；水平剪切载荷下应力主要集中在底部安装孔的周边加强筋位置，孔壁挤压应力满足螺栓连接的强度要求；扭转载荷下结构的应力分布更为均匀，各连接部位的应力差值较小，不会出现局部过载失效的风险。结构表面的流线型过渡设计不仅优化了应力传递路径，还减少了加工过程中的刀具路径转折，无论是采用金属3D打印直接成型，还是采用五轴铣削加工，都能有效减少加工时长，降低成型难度。

　　在实际装配使用中，这类支架的安装边界完全适配原有传统支架的安装尺寸，可直接实现同位置替换，不需要对配套设备的安装基体做任何修改，替换后可直接降低对应节点的自重，对于对自重敏感的竞速类设备、航空机载设备来说，每一处节点的减重都能带来整体性能的提升。结构的所有受力截面均做了等强度优化，不同位置的截面厚度完全匹配该位置的实际受力大小，不存在传统设计中“厚截面低应力”的材料浪费情况，同时过渡区域均采用大圆角平滑过渡，避免了热处理过程中因截面突变带来的淬火裂纹风险，也减少了长期交变载荷下的疲劳失效隐患。针对铰接耳板的受力特点，耳板内侧做了局部加厚处理，孔壁位置预留了足够的耐磨层加工余量，可根据使用需求加装衬套，提升铰接位置的耐磨性能，延长支架的整体使用寿命。底部三个安装支脚的贴合面均设计了独立的加工凸台，不需要对整个支架底面做全平面加工，仅需要对三个凸台表面做精加工即可满足装配平面度要求，进一步减少了精加工的面积，降低加工成本。
