扭簧式塑料衣夹结构设计

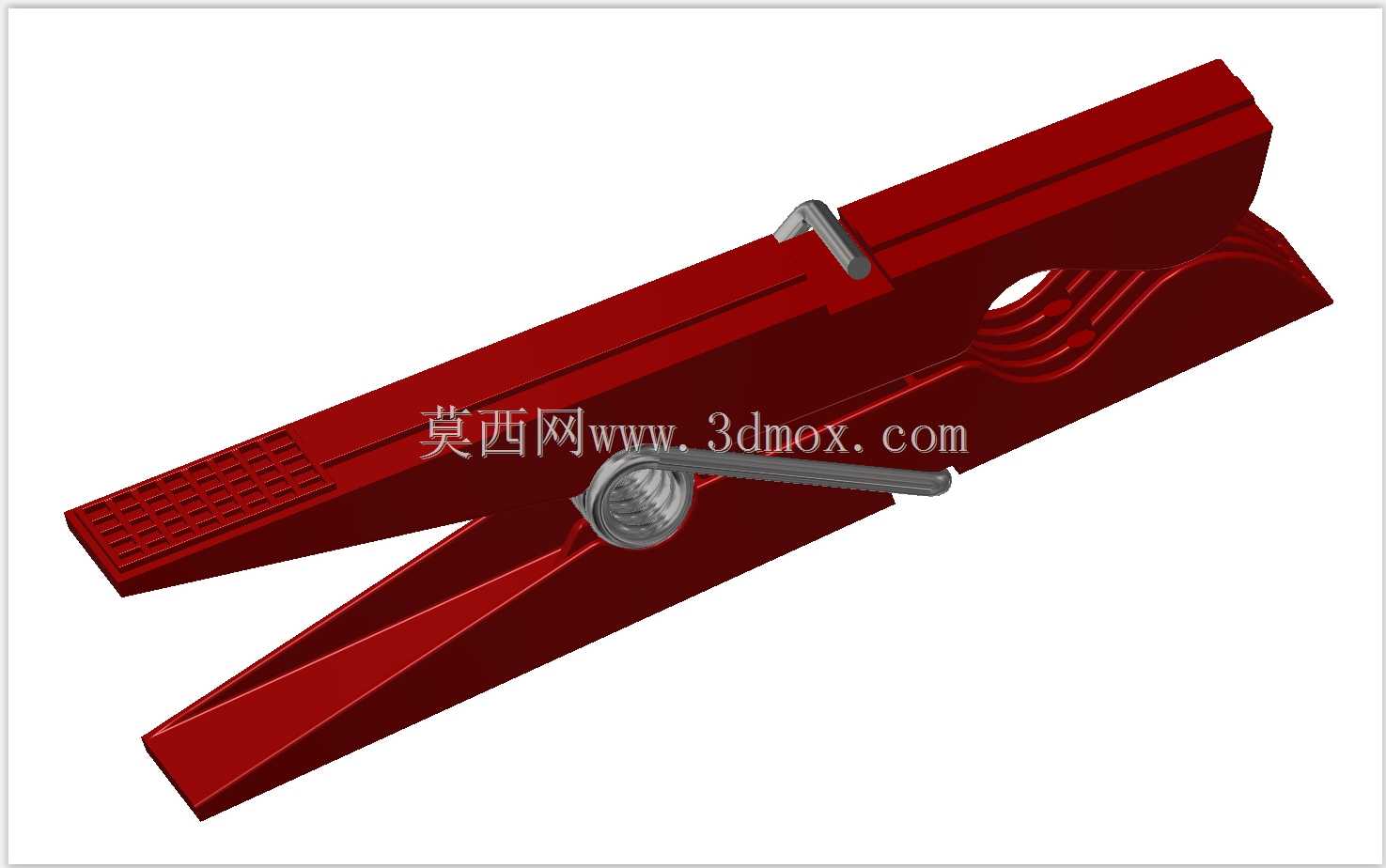

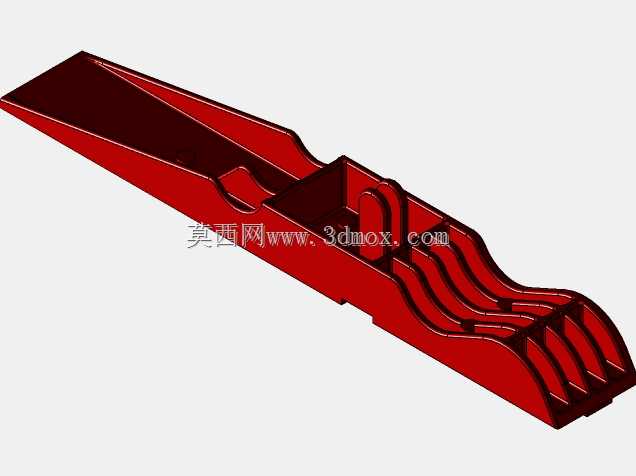

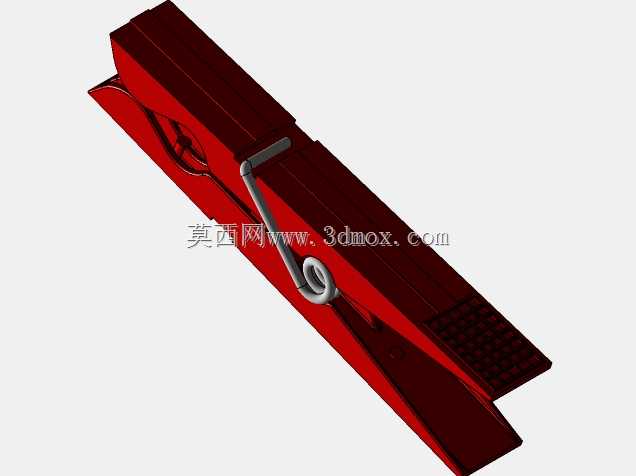

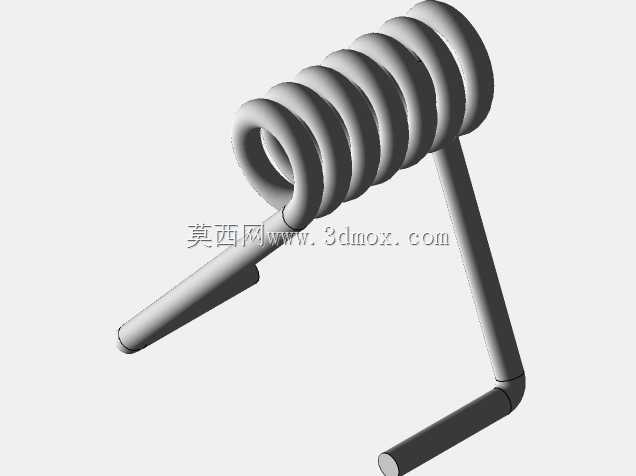

日常晾晒场景中，这类扭簧驱动的塑料衣夹是应用极广的小型夹紧构件，核心作用是通过弹性件提供的持续预紧力，将织物、薄型片状物料夹持在固定杆件或晾衣绳表面，避免被气流吹动移位。从结构设计逻辑来看，整个构件分为夹体、扭簧销轴、限位卡扣三个核心组成部分，两个对称的夹臂采用一体化注塑成型的半铰接结构，夹臂内侧靠近夹持端的位置做了网格状防滑齿纹，齿纹深度控制在0.3mm左右，既可以增加与被夹持物料表面的摩擦力，又不会因为齿形过尖锐刮伤织物纤维。夹臂的手持按压区域做了内凹的弧形曲面过渡，曲面弧度匹配成年人手指指腹的自然轮廓，按压施力时可以分散接触压力，提升长时间操作的舒适度。扭簧采用圆柱螺旋扭转结构，穿装在两个夹臂中部的同轴铰接孔内，扭簧的两个伸出端分别抵靠在上下夹臂的内侧限位槽内，当按压夹臂尾端时，铰接孔作为杠杆支点，前端夹持口张开，扭簧被扭转储存弹性势能，松开外力后扭簧复位，带动夹持口闭合产生夹紧力。夹体上的金属限位卡扣是额外的辅助定位结构，当衣夹需要长期固定在某一位置不拆卸时，可以将卡扣扳动卡在晾衣绳上，避免衣夹在未夹持物料时从绳体上滑落丢失。从安装边界来看，这类衣夹的最大张开角度约为30度，可夹持的物料最大厚度不超过12mm，适配直径4-10mm的常规圆形晾衣绳或扁形晾衣杆，整体外形长度约75mm，宽度约15mm，闭合状态下整体厚度约22mm，单件重量控制在5g左右，适合批量注塑生产降低制造成本。建模过程中需要重点关注铰接孔的同轴度公差，两个夹臂的铰接孔同轴度误差需要控制在0.05mm以内，否则装配后会出现夹臂转动卡滞、扭簧受力不均的问题；同时夹臂的壁厚要保持均匀，主体壁厚设置为2mm，加强筋位置厚度不超过1.2mm，避免注塑成型时出现缩痕、翘曲变形，影响装配精度和夹持力的一致性。夹臂内侧的扭簧限位槽深度要匹配扭簧线径，槽深设置为线径的1/2，既可以防止扭簧工作时从槽内脱出，又不会因为槽深过深导致夹臂局部壁厚不足出现强度断裂问题。
