钢37十字互锁拼块立体结构

　　这套互锁拼块采用六根等截面方形杆件在三维空间中十字穿插，杆件之间通过端部与中段的阶梯缺口形成互相约束，装配完成后没有任何紧固件，却能在三个正交方向上同时限制相对位移。从结构工程师的角度看，它并不是单纯的摆件，而是一种把榫卯咬合逻辑、尺寸链累积和装配顺序约束浓缩在极小空间里的典型练习件，常用于钳工实训、工艺考核、空间构型训练以及金属拼装教具开发。

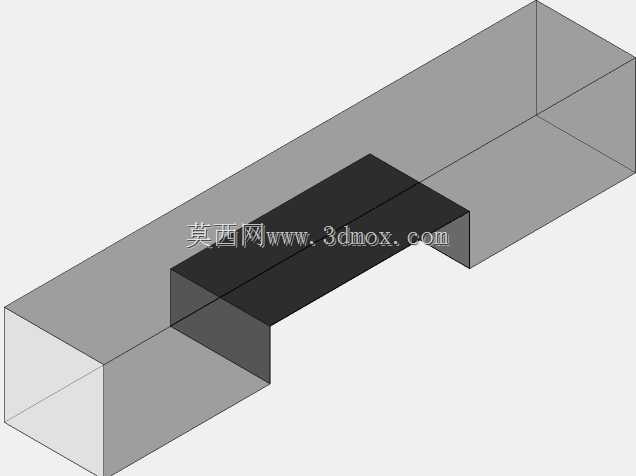

　　杆件的基础坯料取20×20毫米方钢，长度方向围绕中心交汇区对称布置。建模时先确定单根杆件的名义长度，再以中心交点为基准向两侧延伸，保证六根杆件在X、Y、Z三个方向上的外伸段一致。每根杆件并非通直开槽，而是根据穿插层级在不同侧面切除局部材料：有的缺口位于上半区，有的缺口位于下半区，缺口宽度与方料截面保持配合关系，缺口深度则控制在半厚附近，使相邻杆件能够在旋转和推入过程中让位，最终又被后续杆件压住。

　　实际加工这类零件时，最容易被忽视的是配合面的方向关系。若把所有缺口都按二维图纸理解成简单矩形槽，装配时往往会出现最后一根杆件无法进入、或者拼合后整体松动的问题。正确的建模思路是先完成六根杆件的空间占位，再按照装配路径逐件做布尔切除，让每一道槽口都对应真实的干涉区域。这样得到的缺口不是孤立特征，而是与相邻杆件的位置、厚度、倒角和装配方向联动的结构面。

　　从用途上看，这种拼块可以作为机加工艺训练件，用来练习划线、锯削、铣削、锉修和配作；也可以作为三维建模课程中的空间装配题目，训练工程师对多实体干涉、装配顺序和对称结构的判断。在教具场景中，它能直观展示自锁结构的特点：零件数量少，但每一件都承担约束作用，任意抽出关键杆件都会破坏整体稳定性。这种设计思路在机械行业里并不少见，例如快速工装定位块、嵌入式支承件、模具锁紧镶件、可拆卸挡块以及某些无销连接结构，都依赖类似的交错约束来减少螺栓和焊接。

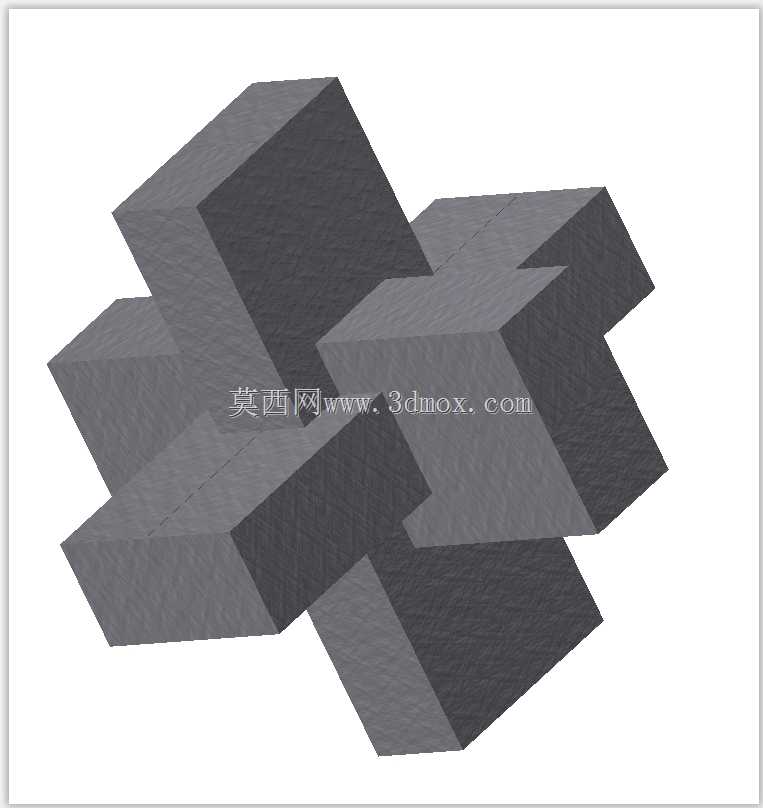

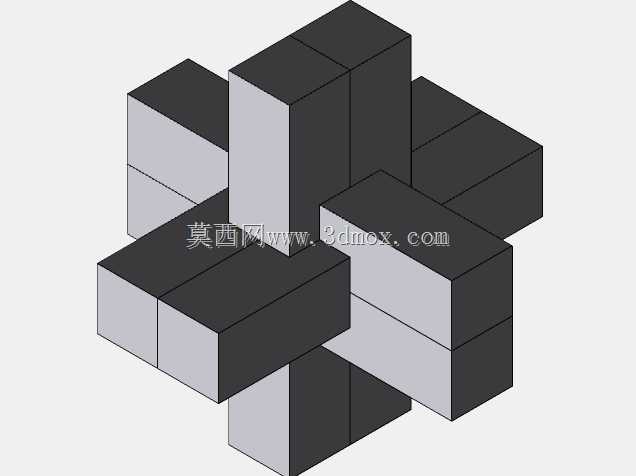

　　外形边界方面，成品整体呈中心对称的十字交错形态，外轮廓可按方料截面和杆件长度控制。安装或摆放时不需要额外底座，六个方向的外伸端面构成主要接触边界；若用于展示台，可在中心交汇区下方设置托点，避免细长外伸段承受侧向磕碰。若作为金属实训件，坯料下料应保留少量锉修余量，槽口侧壁与底面的垂直度需要稳定控制，棱边可做轻微倒角，倒角不能过大，否则会削弱咬合面的有效接触宽度。

　　受力特性上，拼合后的结构主要依靠槽口侧面传递剪力，杆件外伸段承受弯曲，中心交汇区则是多向接触的核心。沿杆件轴向拉拽时，阶梯缺口形成阻挡；垂直于杆件方向按压时，相邻杆件通过上下叠压关系分担载荷。由于材料为钢制方棒，刚性和耐磨性都较好，适合反复拆装练习，但如果槽口间隙过大，自锁感会明显下降，搬运时容易散件；间隙过小，则对加工精度和倒角质量要求很高，装配时会出现卡滞。

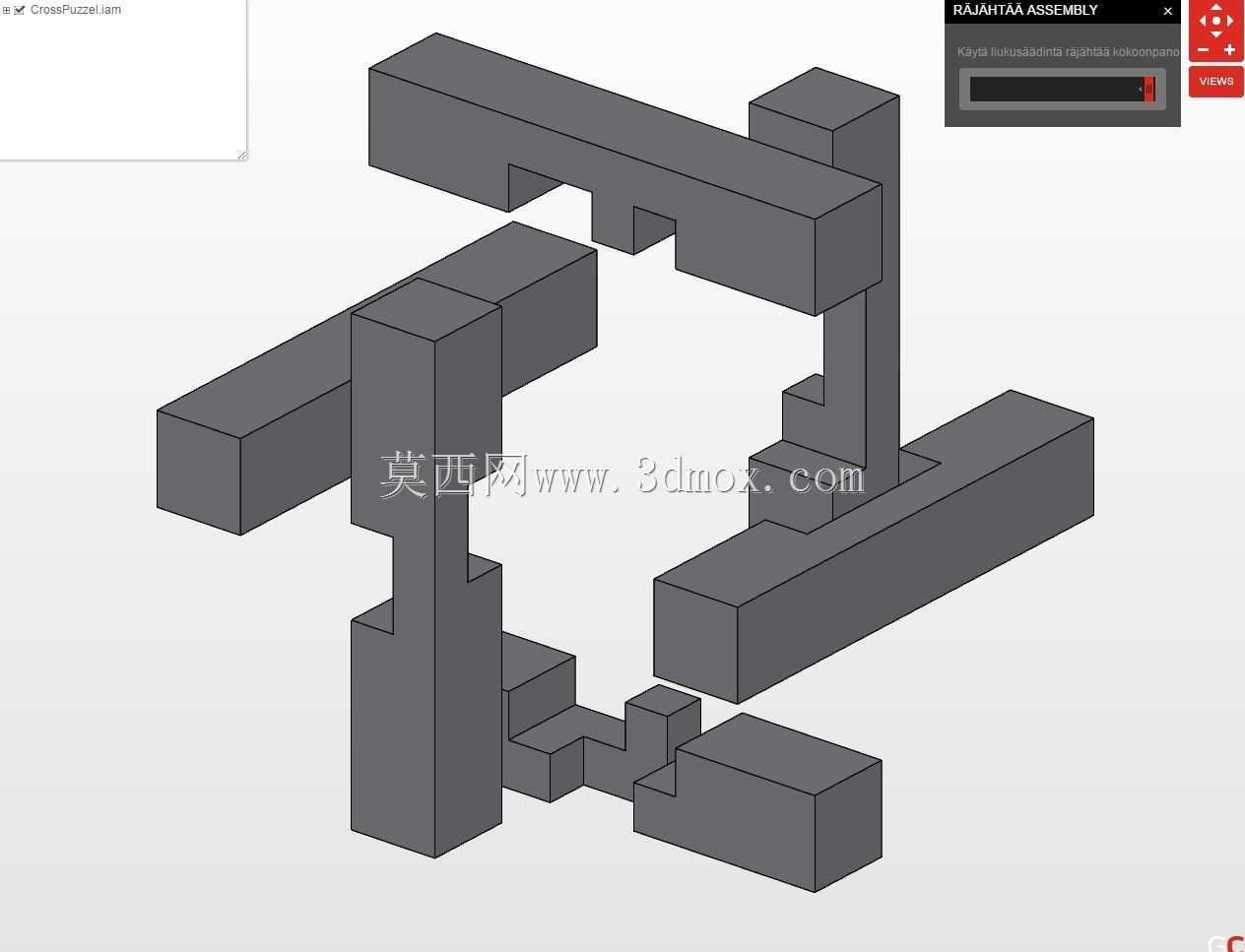

　　建模过程中应重点检查三类问题：第一是六根杆件的层级关系，必须明确谁压谁、谁让位、谁最后封闭；第二是缺口的对称位置，任何一根杆件的槽口偏移都会在中心区域累积成明显干涉；第三是装配路径，不能只看最终状态无干涉，还要保证每根杆件能按旋转、平移或侧插顺序进入。对于需要投入加工的模型，可在槽口端部加入微小导入角，在不改变主体配合的前提下提升装配顺畅度。

　　这类结构的价值在于把抽象的尺寸链、公差配合和空间装配关系变成可触摸、可拆装、可检验的实体。对结构设计人员来说，它提醒我们在紧凑空间内不必总是依赖紧固件，合理利用零件自身的几何约束，同样可以获得稳定连接；对机加工从业者来说，它则要求把划线基准、铣削台阶、锉配间隙和最终装配效果统一起来考虑，而不是孤立完成单个特征。
