适配大屏手机的三角镂空桌面放置支架

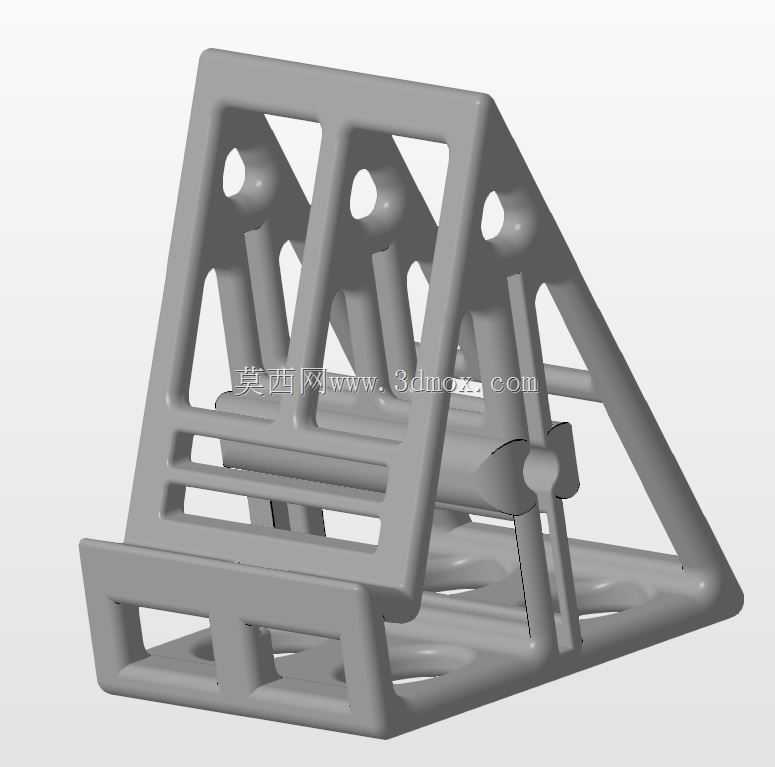

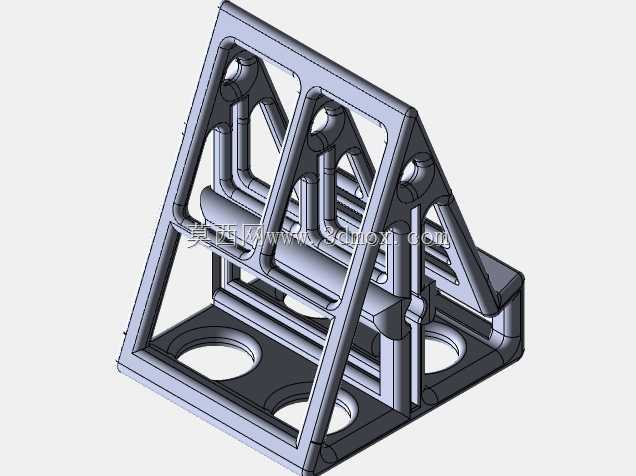

日常桌面数码配件的结构设计中，这类适配大屏手机的三角支撑支架，核心解决的是长时间放置手机时的视角舒适度与充电走线问题，很多结构工程师在做这类民用数码周边设计时，往往容易忽略大尺寸机型的重量载荷分布，导致支架长期使用后出现支撑面变形、后仰角度偏移的问题。这款支架在结构选型上直接采用直角三角形的主体承力框架，斜边作为手机倚靠的支撑面，底边完全贴合桌面形成稳定支撑面，竖直边则作为背部的加强承力结构，从受力角度看，手机放置后产生的垂直向下重力会沿着斜边支撑肋直接传导到底边的桌面接触面上，不会出现额外的弯矩集中在铰接位置，相比常见的可调角度折叠支架，这种一体三角结构没有额外的转动铰接副，长期使用不会出现铰接松动、角度锁止失效的问题。主体框架上做了多组三角形镂空减重结构，不是单纯为了外观造型做的装饰性镂空，每一处镂空的位置都避开了主承力肋的应力传递路径，在保证整体结构刚度的前提下，尽可能减少材料用量，同时镂空结构也能让手机背部在放置时保持空气流通，避免长时间充电时机身背部积热。支架底部的承托边做了内凹的走线缺口，正好对应大屏手机的底部充电接口位置，手机放置在支架上时，充电线材可以直接从缺口处穿出，不会被支架底边挤压导致线材接头弯折损坏，承托边的上沿做了小幅度的向上翻边，翻边高度刚好卡住手机底部边缘，不会遮挡手机屏幕的底部显示区域，也不会在手机套有常规厚度保护壳时出现卡接过紧、取放不便的问题。支架背部的支撑肋采用等间距排布的三根竖向加强筋，连接斜边支撑面和底边接触面，加强筋的厚度根据受力仿真结果做了差异化设计，靠近支架中部的加强筋厚度略大于两侧，对应手机放置时的重心位置，避免中部受力过大出现支撑面凹陷。整个支架的外形尺寸控制在常规手掌可握持的范围内，底边长度适配6英寸级别大屏手机的宽度方向，不会出现手机放置后两侧悬空的问题，倚靠角度设置在符合桌面观看的舒适视角，不需要额外调整角度就能满足日常刷视频、视频通话、查看消息的使用需求，桌面放置时的接触边缘做了微小的圆角处理，不会刮伤木质或者玻璃材质的桌面表面，整体结构没有多余的可拆卸零件，一体成型的结构也减少了装配工序带来的公差累积问题。
