变翼扫动传动机构精密三维设计

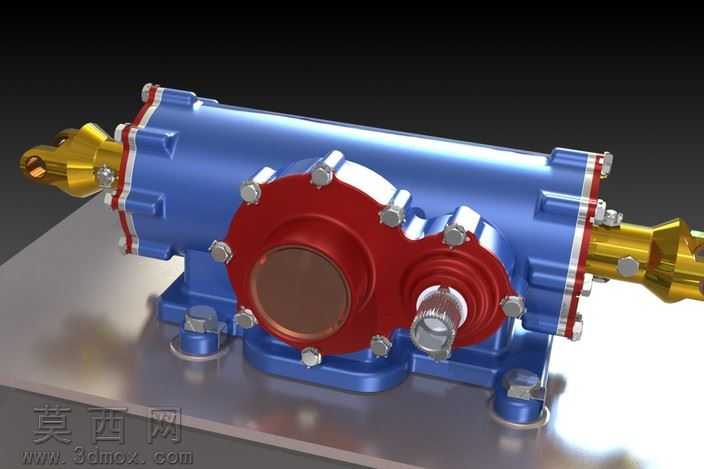

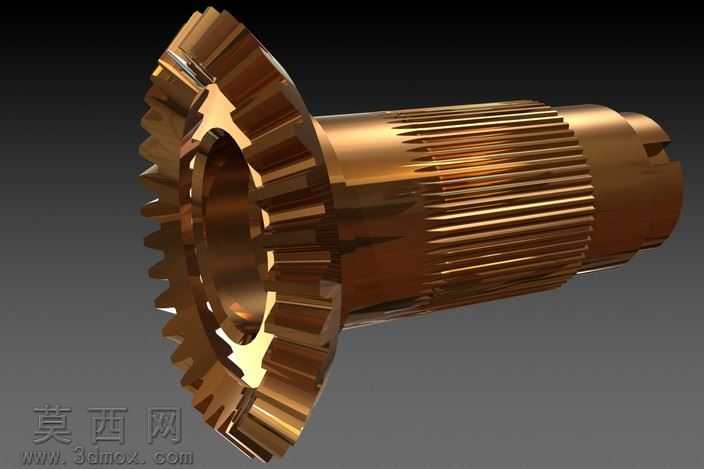

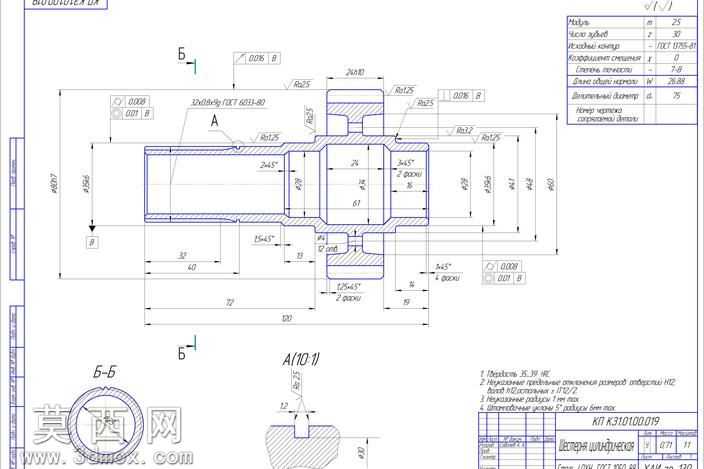

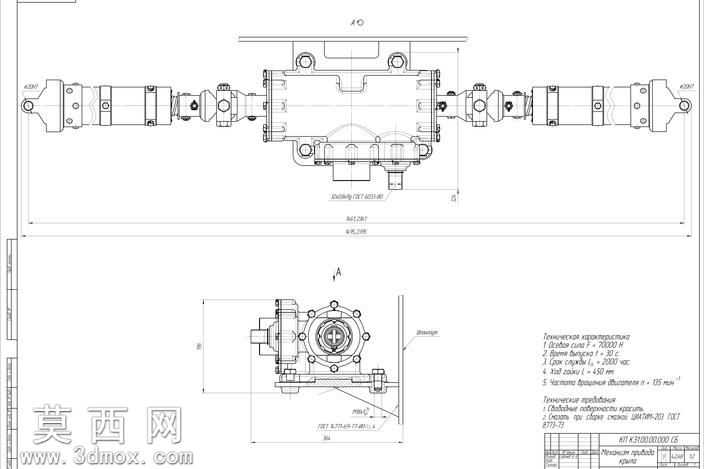

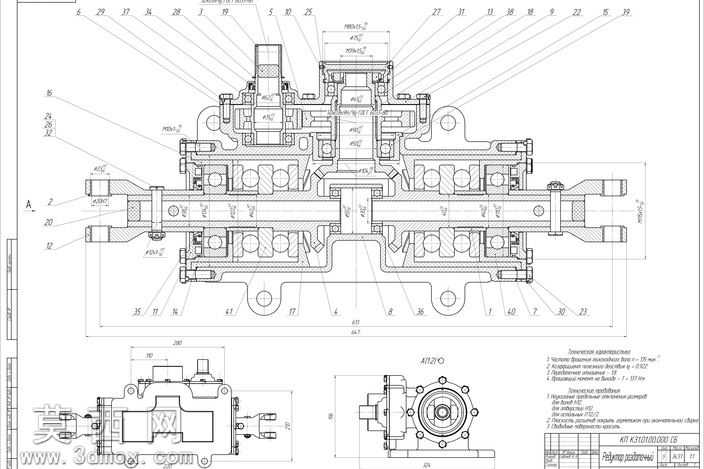

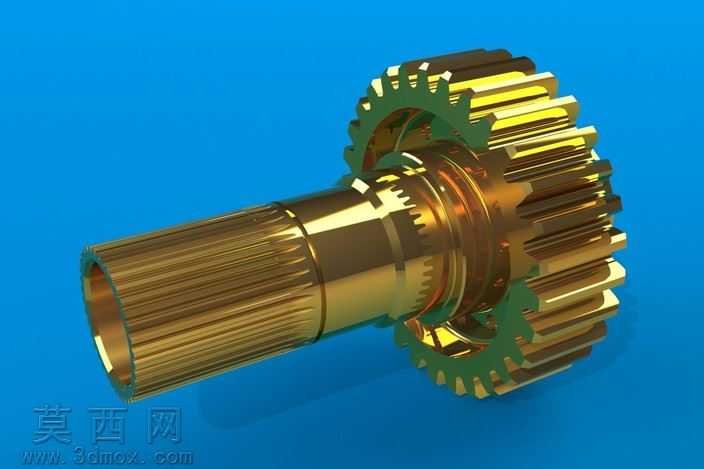

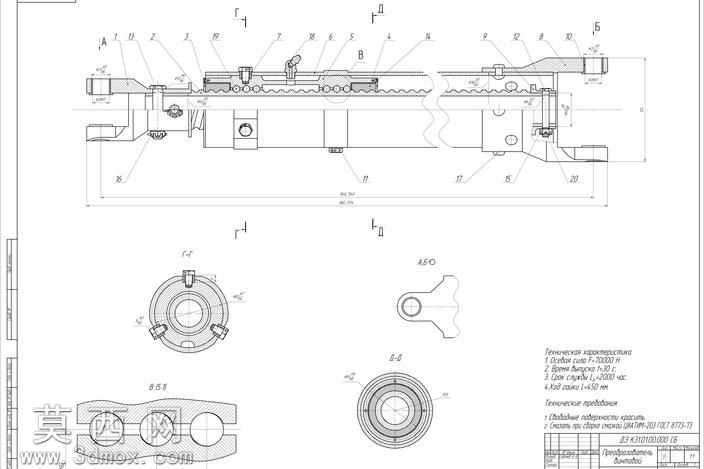

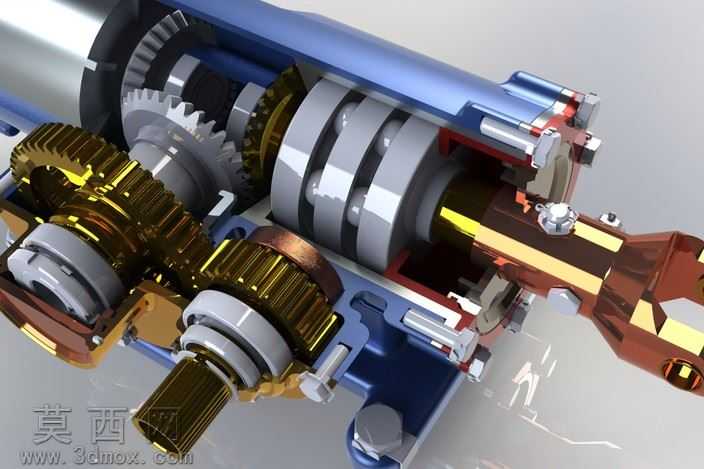

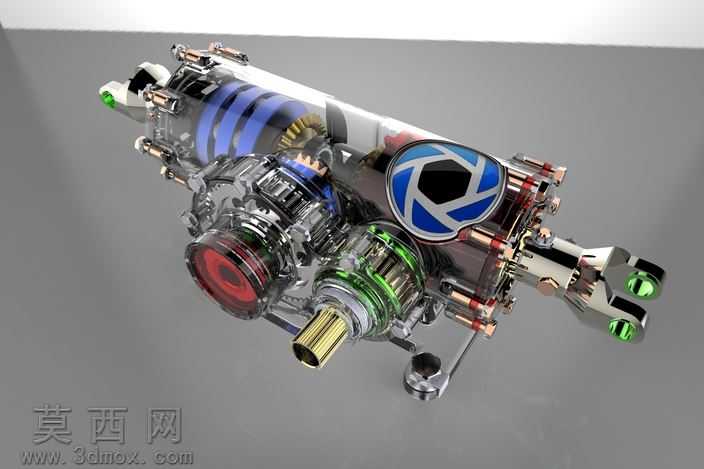

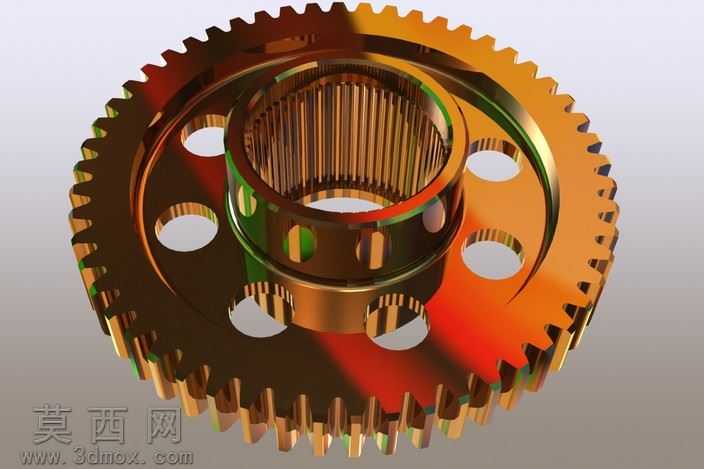

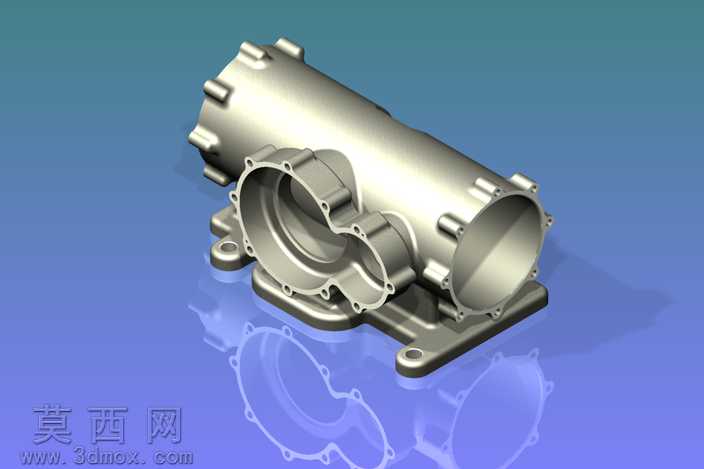

本作品为变翼扫动功能的传动机构三维设计，建模阶段从核心传动逻辑出发，先完成各级传动副的参数化搭建：首先确定输入轴与输出端的传动比匹配关系，对行星齿轮组、定轴齿轮副的齿廓参数进行精准建模，保证齿面啮合间隙控制在合理公差范围内，避免传动卡滞或间隙过大的问题。建模过程中对每一个零件的装配基准进行严格定义，从输入段的花键轴、轴承定位台阶，到中间传动段的齿轮衬套、密封沟槽，再到输出端的变翼执行连接结构，所有特征均按照机械加工的工艺逻辑进行构建，还原真实零件的加工特征与装配关系。渲染阶段采用半透明外壳与实体内部结构结合的展示方式，外壳部分使用高透亚克力材质搭配轻微的磨砂边缘效果，既可以完整展示内部复杂的传动链路，又能体现机构的外壳防护设计；内部不同功能的零件采用差异化材质区分：齿轮啮合面使用调质钢的金属哑光材质，轴承滚动体使用高亮轴承钢材质，密封件使用耐油橡胶的深色哑光材质，变速调节环使用蓝色阳极氧化铝材质，输出端的执行接头使用镀铬亮面金属材质，通过材质的明暗、色彩差异清晰区分不同功能模块，让观者可以快速识别动力传递路径。结构设计上整合了多级减速与变翼驱动的复合功能，动力从输入端花键轴进入后，经过第一级行星齿轮减速实现扭矩放大，再通过中间的离合式齿轮副切换传动路径，将动力分别传递至主输出轴与变翼调节轴，实现主运动与翼面扫动调节的协同动作；所有轴系均设计了对应的轴承支撑位与轴向定位结构，高速转动部位设计了润滑密封结构，保证机构运行的稳定性与耐久性。设计思路围绕紧凑化、集成化的目标展开，在有限的筒状空间内整合了减速传动、离合切换、变翼驱动三个核心功能模块，通过同轴多层布置的方式压缩整体体积，同时保证每一个传动环节的受力合理性，对齿轮的受力角度、轴的抗弯强度、轴承的载荷匹配都进行了结构优化，既满足变翼扫动的动作精度要求，又能传递足够的输出扭矩，适用于需要复合动作输出的小型机械驱动场景。
