可旋转机用平口虎钳三维结构设计

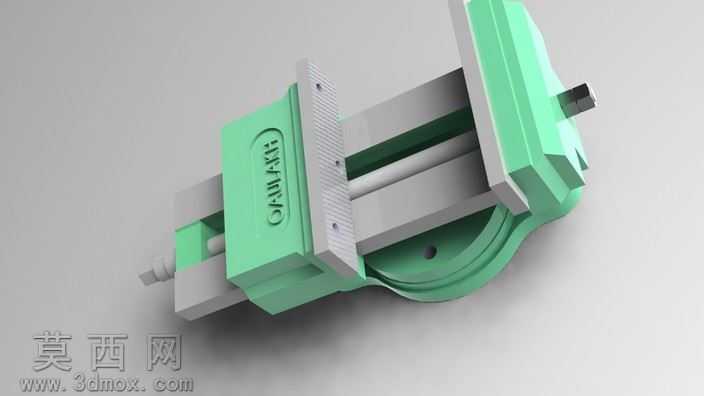

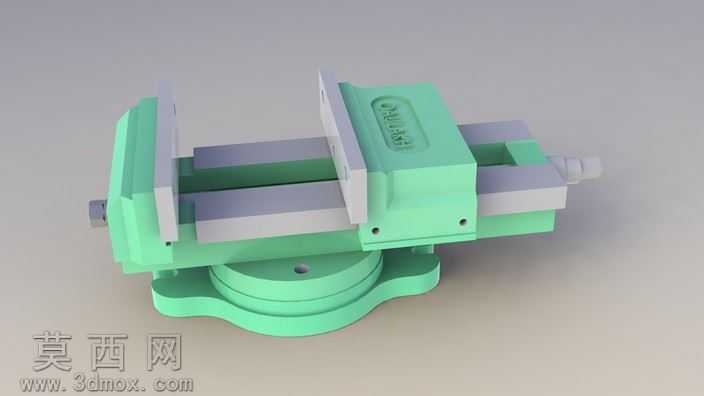

本作品为可旋转式机用平口虎钳的三维参数化设计模型，整体建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，采用自底向上的装配建模思路完成全结构搭建。建模阶段首先对虎钳的核心功能部件进行逐一构建：首先完成带旋转刻度盘的固定底座建模，底座采用圆弧过渡的加厚铸铁结构形态，预留旋转锁紧机构的安装孔位与定位销孔，保证底座与活动转盘的同轴度配合精度；其次构建活动钳身与固定钳身结构，钳身主体采用箱型加强筋结构设计，在保证整体刚性的同时减少不必要的材料冗余，钳身内部预留丝杠传动的安装空腔，导轨面做平行度公差约束设计，保证活动钳身沿导轨滑动时无卡滞、无偏斜。随后完成丝杠传动副、钳口板、锁紧手柄、旋转锁紧螺栓等附属零件的建模：丝杠采用梯形传动螺纹结构建模，匹配钳身内部的铜螺母安装位，保证螺纹传动的平稳性；钳口板表面设计交叉防滑齿纹，通过内六角沉头螺钉与钳身固定，预留可更换磨损钳口的安装结构；旋转底座的锁紧机构采用偏心压块结构，扳动手柄即可实现转盘的角度锁紧与松开，可支持0-360度范围内的任意角度旋转定位。材质与渲染阶段，针对虎钳不同部件的实际材质属性进行区分设置：钳身、底座等铸铁部件采用青绿色烤漆材质，调整材质的粗糙度与金属度参数，还原工业烤漆的哑光质感；钳口板、丝杠、导轨、锁紧手柄等钢制部件采用银灰色磨砂金属材质，添加细微的表面划痕纹理提升真实感；手柄末端的塑料握持部分采用黑色哑光塑料材质，区分不同部件的材质差异。渲染阶段采用柔和的工作室漫反射光照环境，添加柔和的环境遮蔽效果，清晰展现虎钳各部件的装配关系与结构细节，所有零件之间添加合理的装配约束，可实现活动钳身沿导轨的开合滑动、底座旋转锁紧等机构动作的动态模拟，完整还原机用虎钳的实际工作原理与结构特征，可作为机械工装设计教学、夹具结构参考的数字化三维模型使用。
