自动门防撞立柱支撑固定结构

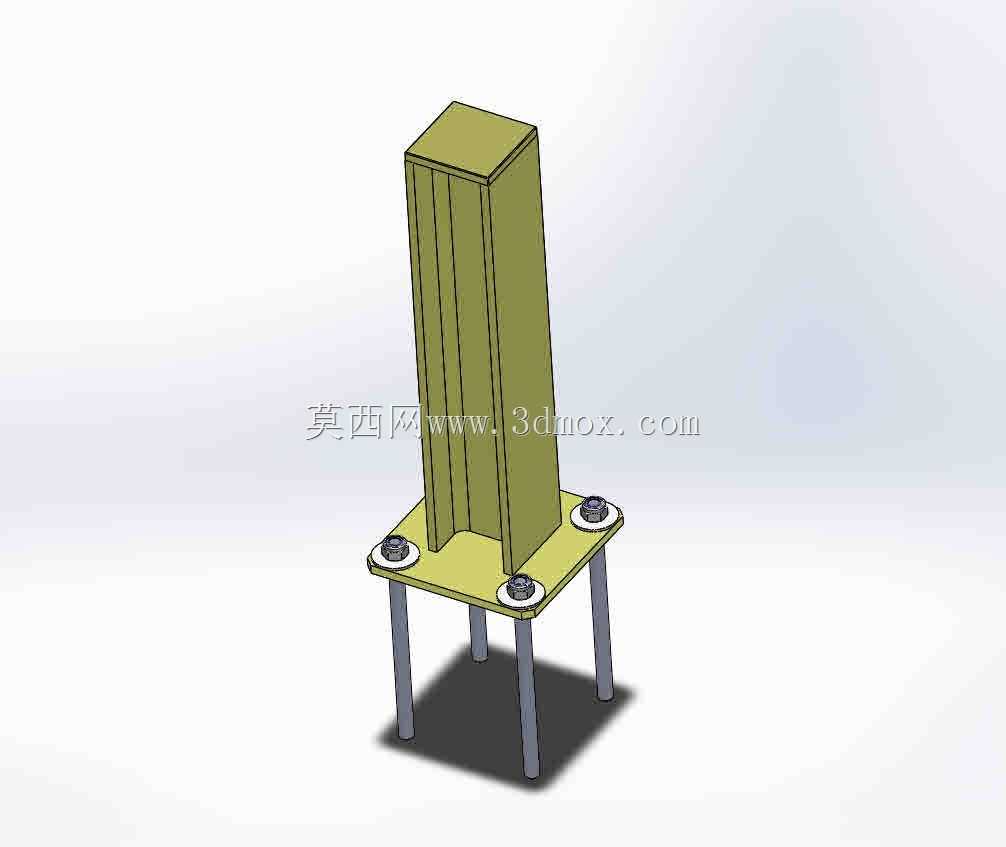

该结构主要应用于自动平移门、工业厂区自动通行门的侧边防护场景，日常工况中，自动门在开关往复运行过程中，一旦出现感应信号延迟、行程开关失效的情况，门体很容易直接撞击到侧边的土建结构或者周边设备，这个带立柱的防护件就是用来承接这类意外撞击，避免门体硬碰撞造成结构变形、传动部件错位。从结构组成来看，上部采用100x100规格的HEB标准型钢作为立柱主体，这类欧标H型钢的截面惯性矩大，抗侧向冲击的性能优异，立柱底部和方形安装底板采用满焊连接，焊缝沿着立柱截面周边连续施焊，保证冲击载荷能顺畅从立柱传递到底板，不会出现焊缝撕裂的问题。底板上预留了四个对称分布的螺栓安装孔，配套的锚栓是预埋式结构，安装时需要提前在混凝土地面钻孔植入锚栓，再把底板穿入锚栓后用防松螺母锁紧，四个锚栓的排布间距经过受力核算，能抵消侧向撞击带来的倾覆力矩，避免整个防护结构受撞后倾斜移位。底板和立柱连接的位置还做了局部加强，四个螺栓孔位上方都加装了加厚垫圈，分散螺母锁紧时的压应力，防止长期受振后底板出现局部压溃变形。设计过程中首先确定的是立柱的安装边界，要保证立柱安装完成后，和自动门全开位置的门体端面保留2-3mm的安全间隙，既不会干涉门体的正常开关行程，又能在门体超程的第一时间接触立柱，承接撞击力。立柱的高度匹配自动门下部防撞条的安装高度，确保撞击力直接作用在立柱的中下部区域，不会因为力的作用点过高导致结构受力弯矩过大。整个结构没有多余的装饰性设计，所有尺寸都围绕受力传递路径设置，型钢立柱的槽型结构本身也能吸收一部分冲击能量，相比实心立柱重量更轻，现场安装搬运的难度更低，同时防腐处理可以直接在型钢表面做喷塑或者镀锌，适配室内、厂区出入口等不同的使用环境。这类防护结构除了自动门场景，也可以用在物流通道侧边、设备防护栏的端部，作为终端防撞止挡使用，安装时只需要匹配对应的锚栓长度，根据地面混凝土强度调整钻孔深度即可，不需要额外做复杂的土建基础，后期维护也只需要定期检查锚栓的锁紧状态、焊缝有没有开裂，日常运维成本很低。
