阿尔法罗密欧车型配套凸轮轴三维建模作品

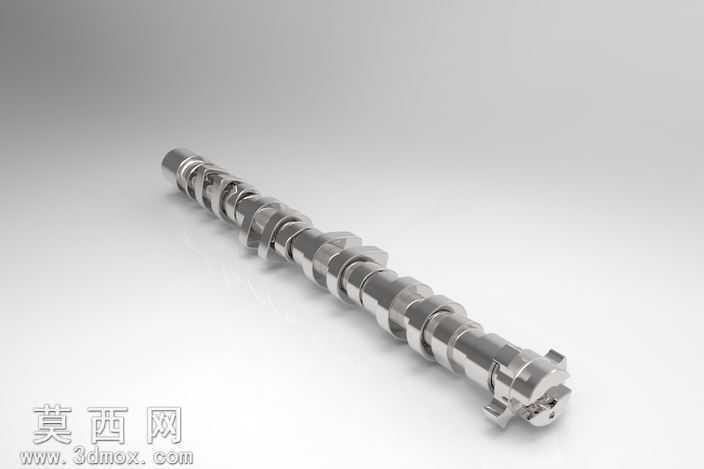

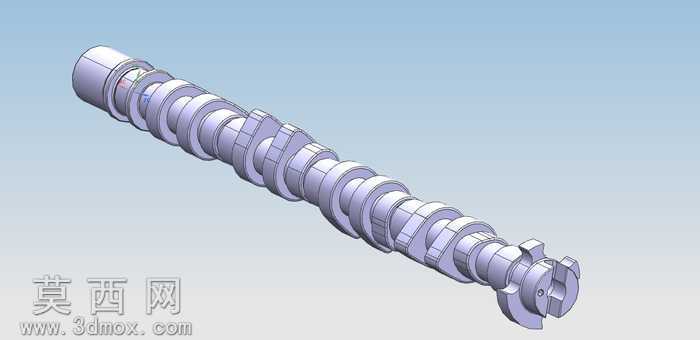

本作品为适配阿尔法罗密欧mito、菲亚特500车型的1.4排量凸轮轴三维建模成果，建模过程依托CATIA软件完成全参数化结构搭建，从前期设计规划阶段就严格遵循汽车发动机配气机构的实际工况要求，对凸轮轴的每一段轴径、每一组凸轮型线、端部连接结构都进行了精准的尺寸还原。建模初期先梳理凸轮轴的整体轴向布局，依据实际零件的支撑点位确定各段轴颈的直径、长度与过渡圆角参数，保证轴体部分的同轴度公差符合发动机零部件的装配要求；针对核心的凸轮型面部分，采用样条曲线拟合实际凸轮的升程轮廓，逐段调整曲线的曲率连续性，确保凸轮型线能够准确匹配气门的开闭时序与升程规律，还原配气机构的运动逻辑。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度、金属度参数，模拟实际机加工后凸轮轴表面的金属光泽与细微加工纹理，同时对轴体上的油孔、定位卡槽、端部驱动连接结构都做了精细化建模，没有省略任何关键的功能结构。整个建模过程遵循自上而下的设计思路，先搭建整体轴体的基础骨架，再逐段细化凸轮、轴颈、连接端的细节特征，所有特征均保留参数化关联，后续可根据不同机型的配气需求快速调整凸轮升程、轴体长度等参数。模型完成后通过干涉检查验证各部分结构的合理性，确保凸轮轮廓与轴体的衔接处无几何错误，各段轴径的过渡位置符合机械加工的工艺要求，整体结构完整还原了民用小排量汽车发动机凸轮轴的真实形态，可用于发动机结构教学、配气机构运动仿真、汽车零部件设计参考等场景，模型的型面精度满足工程级的展示与仿真使用需求，能够直观呈现凸轮轴的结构特点与功能设计逻辑。
