螺旋输送蜗杆结构三维建模作品

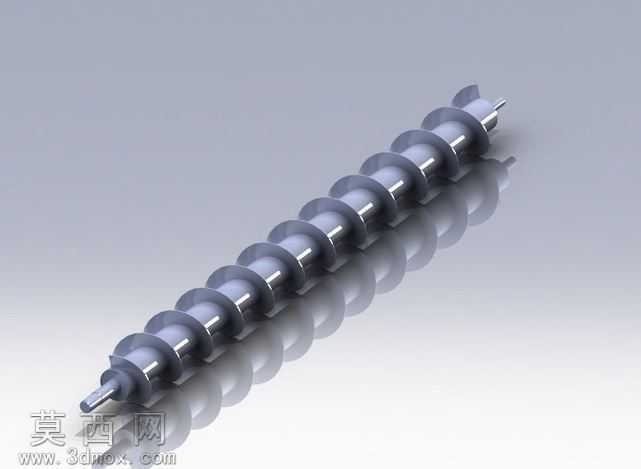

本作品为螺旋输送蜗杆的三维参数化建模成果，建模阶段依托三维设计软件完成全流程结构搭建，首先梳理螺旋输送构件的核心功能逻辑：该类构件主要依托连续螺旋叶片的旋转推送，完成散料、粘稠物料的定向输送作业，因此建模过程中优先确定核心参数基准，以杆体轴心为全局坐标系原点，先绘制两端阶梯式安装轴段的回转截面草图，通过回转特征生成两端用于装配定位的光轴结构，保证轴段同轴度公差符合装配要求。针对核心的螺旋叶片结构，采用螺旋线扫描的建模逻辑，先根据输送效率要求设定螺旋导程、叶片外径、叶片厚度参数，生成沿杆体轴向均匀分布的螺旋引导线，再绘制叶片截面轮廓，沿引导线完成扫描特征生成，同时对叶片与中心杆的衔接位置做圆角过渡处理，避免应力集中问题，还原实际加工中的焊接过渡结构。材质与渲染阶段，为还原金属构件的真实质感，为整体模型赋予抛光合金钢材质，调整金属材质的粗糙度、反射率参数，模拟机加工金属表面的细腻反光效果；渲染场景采用浅灰色哑光背景，搭配柔和的侧上方主光源与底部补光，清晰呈现螺旋叶片的连续曲面形态、杆体的阶梯轴结构细节，同时通过光影反射突出金属构件的冷硬质感，让模型的结构层次清晰可辨。结构设计上，该蜗杆采用等导程连续螺旋结构，两端轴段直径小于螺旋叶片外径，可适配轴承座完成转动装配，叶片与中心杆为一体化建模结构，还原实际生产中焊接成型或整体加工的结构形态，螺旋升角经过参数校核，可保证物料推送过程中不发生卡滞、返料问题，整体结构无冗余特征，所有尺寸参数均参考通用螺旋输送机的配套蜗杆规格设定，可直接用于输送设备的装配模拟、工程出图或3D打印验证。建模过程中对螺旋叶片的首尾端做了切边处理，避免叶片端部与输送壳体发生干涉，两端轴段预留了装配倒角，符合机械加工的工艺要求，整体模型特征树逻辑清晰，参数可编辑，可根据不同输送场景的需求调整导程、杆长、叶片直径等核心参数，快速衍生出适配不同工况的蜗杆变体。
