按式透明杆圆珠笔拆解结构建模

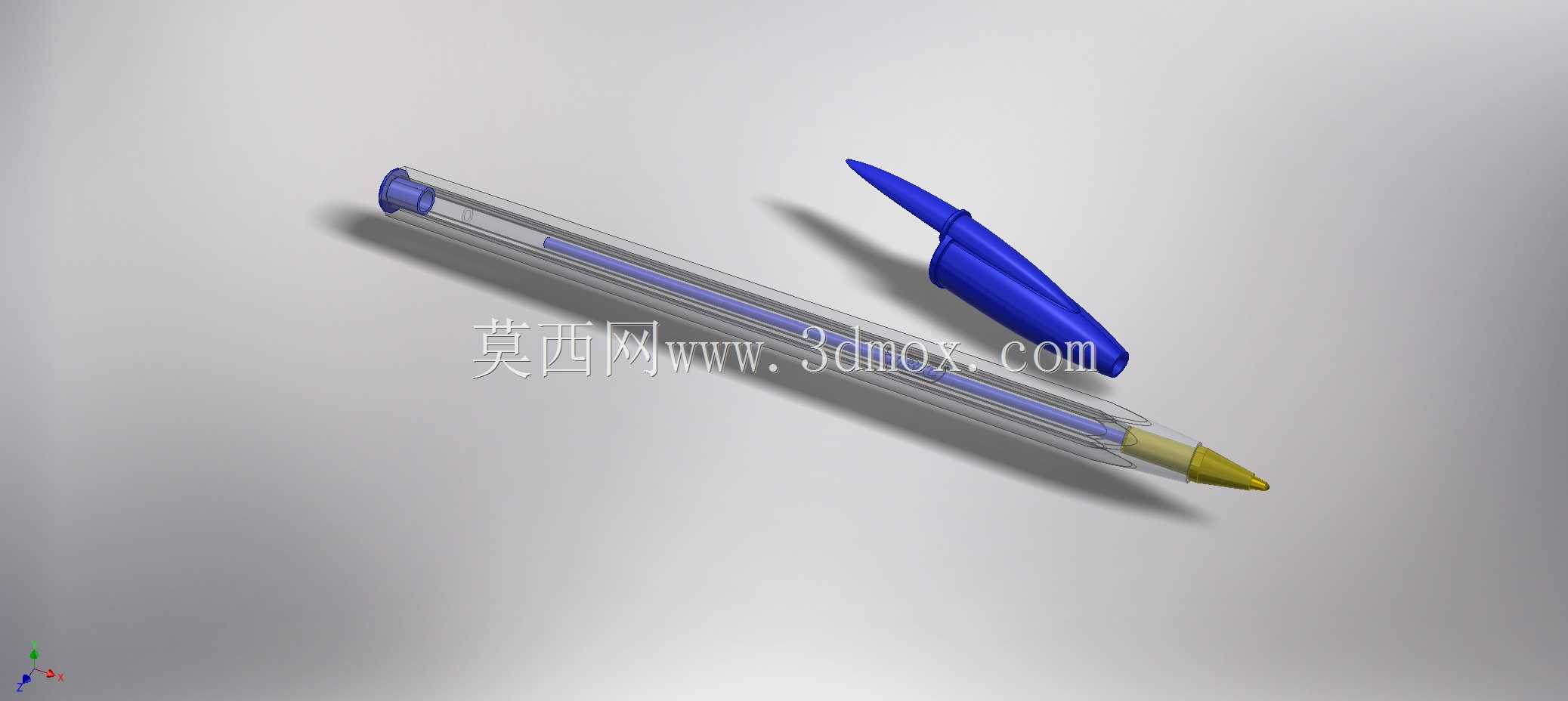

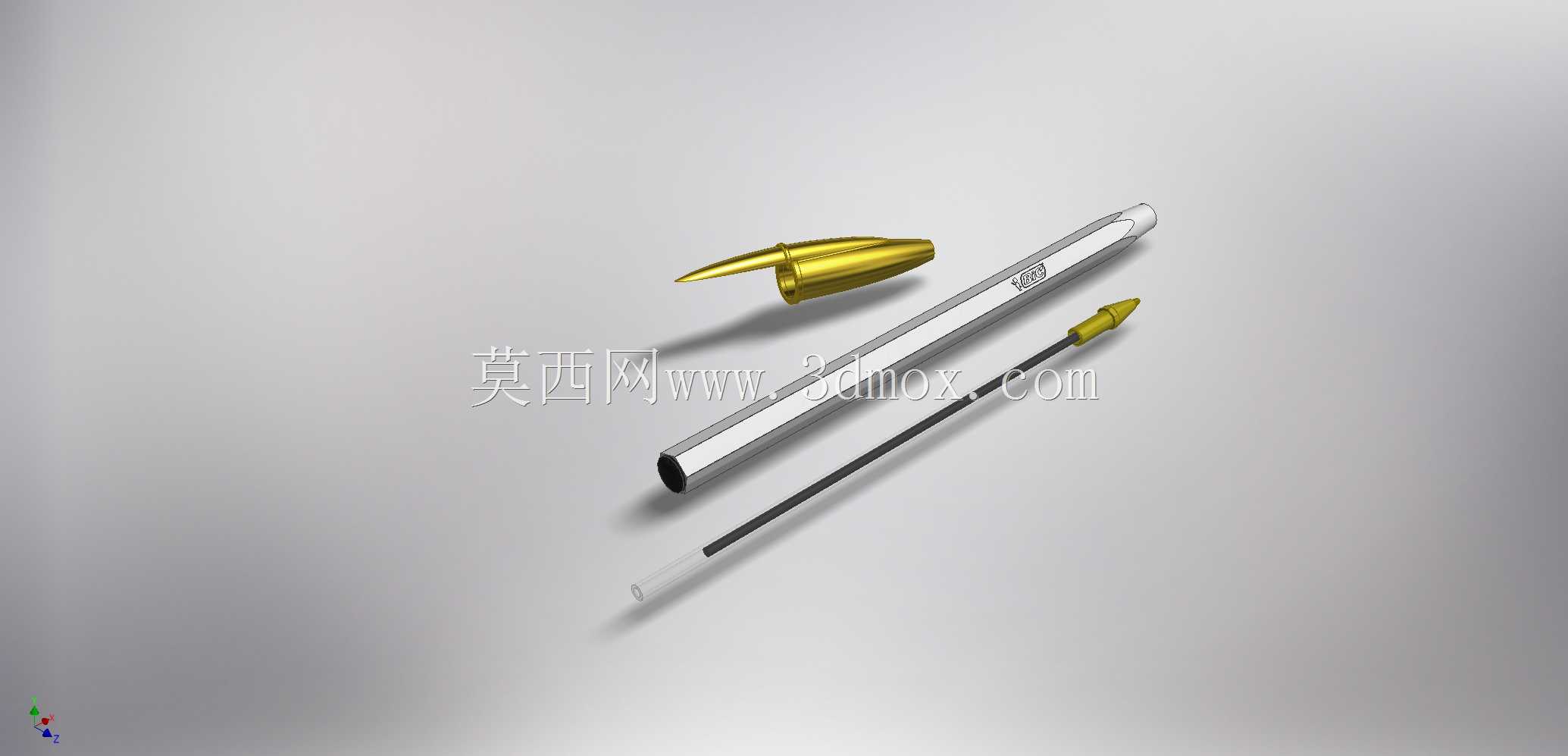

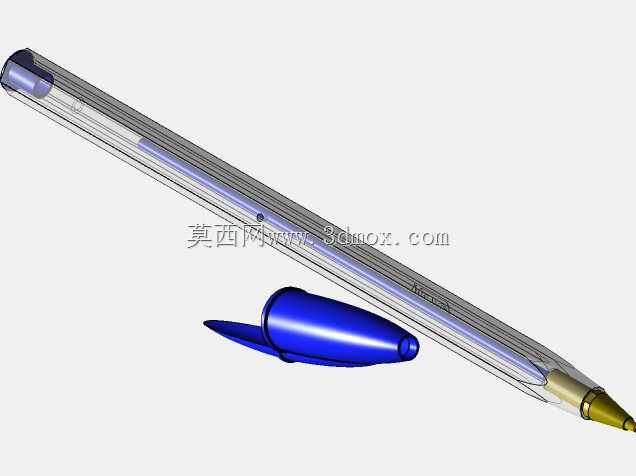

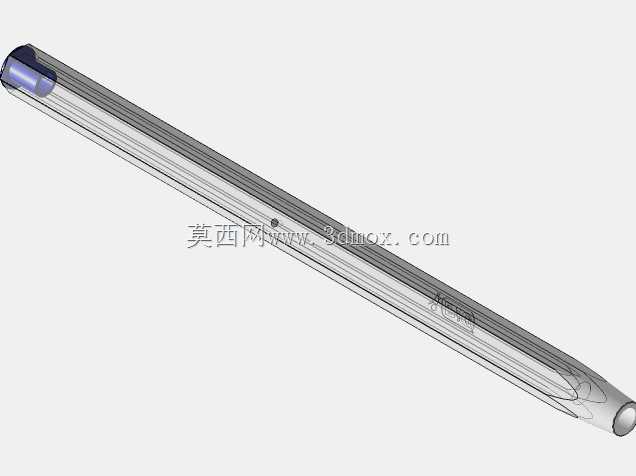

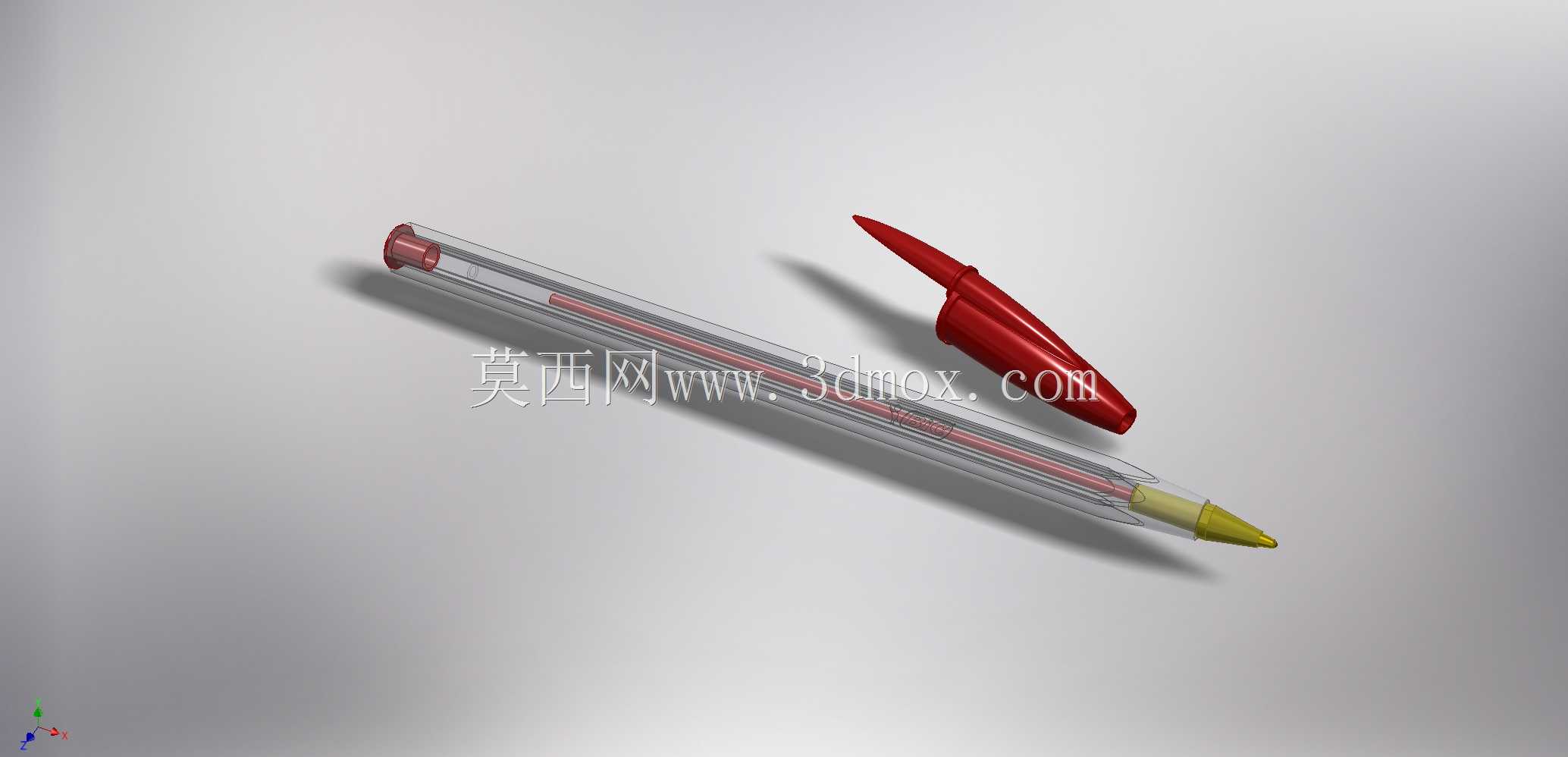

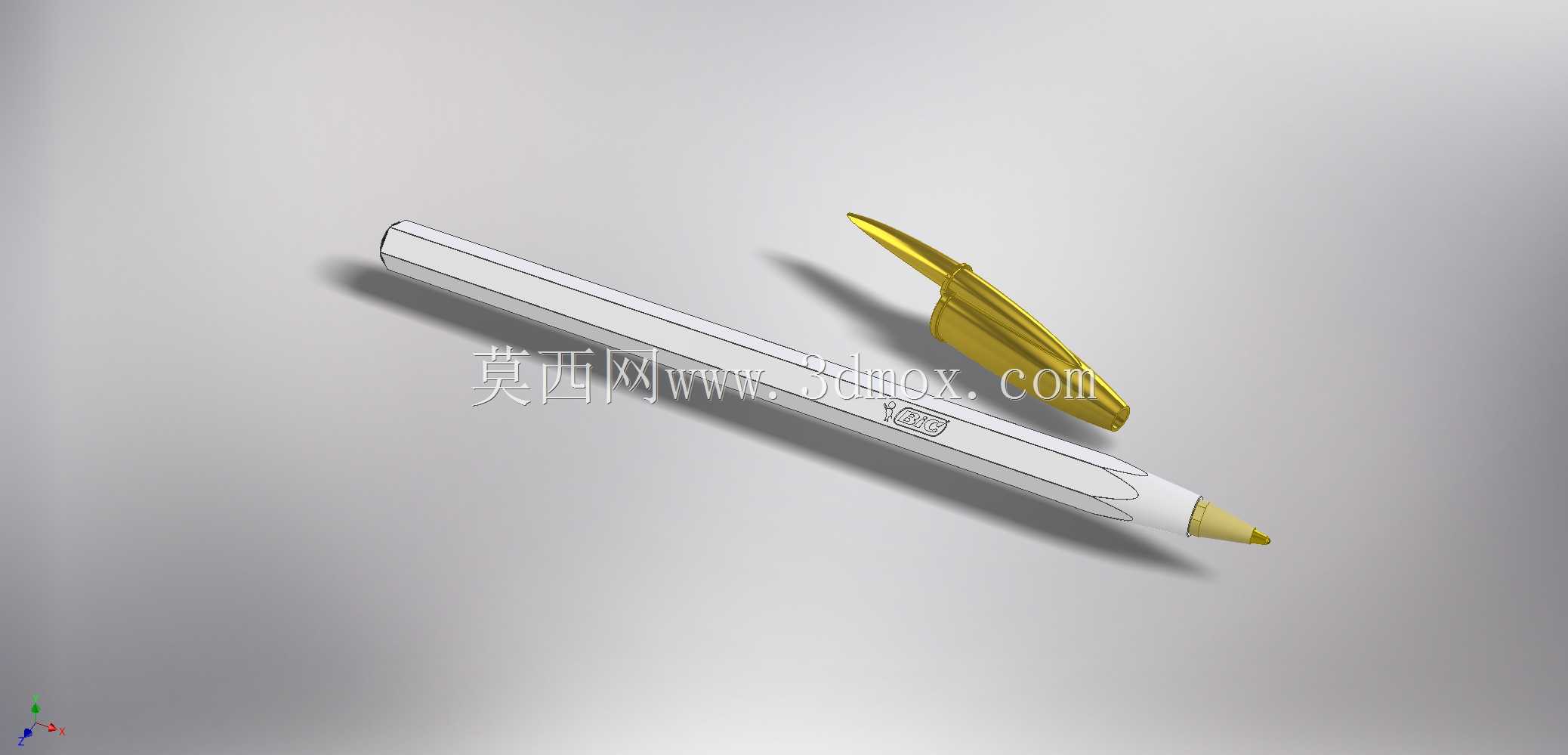

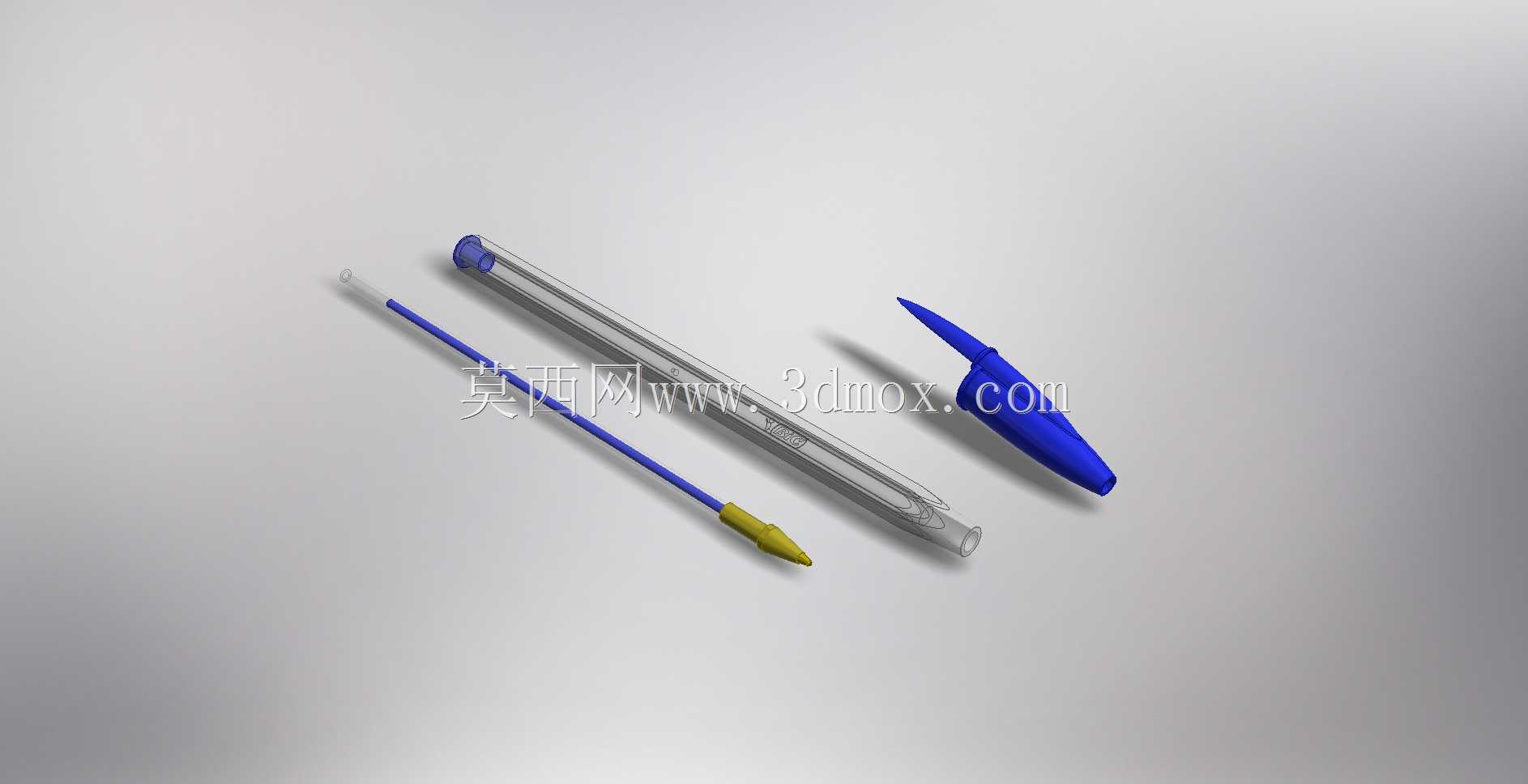

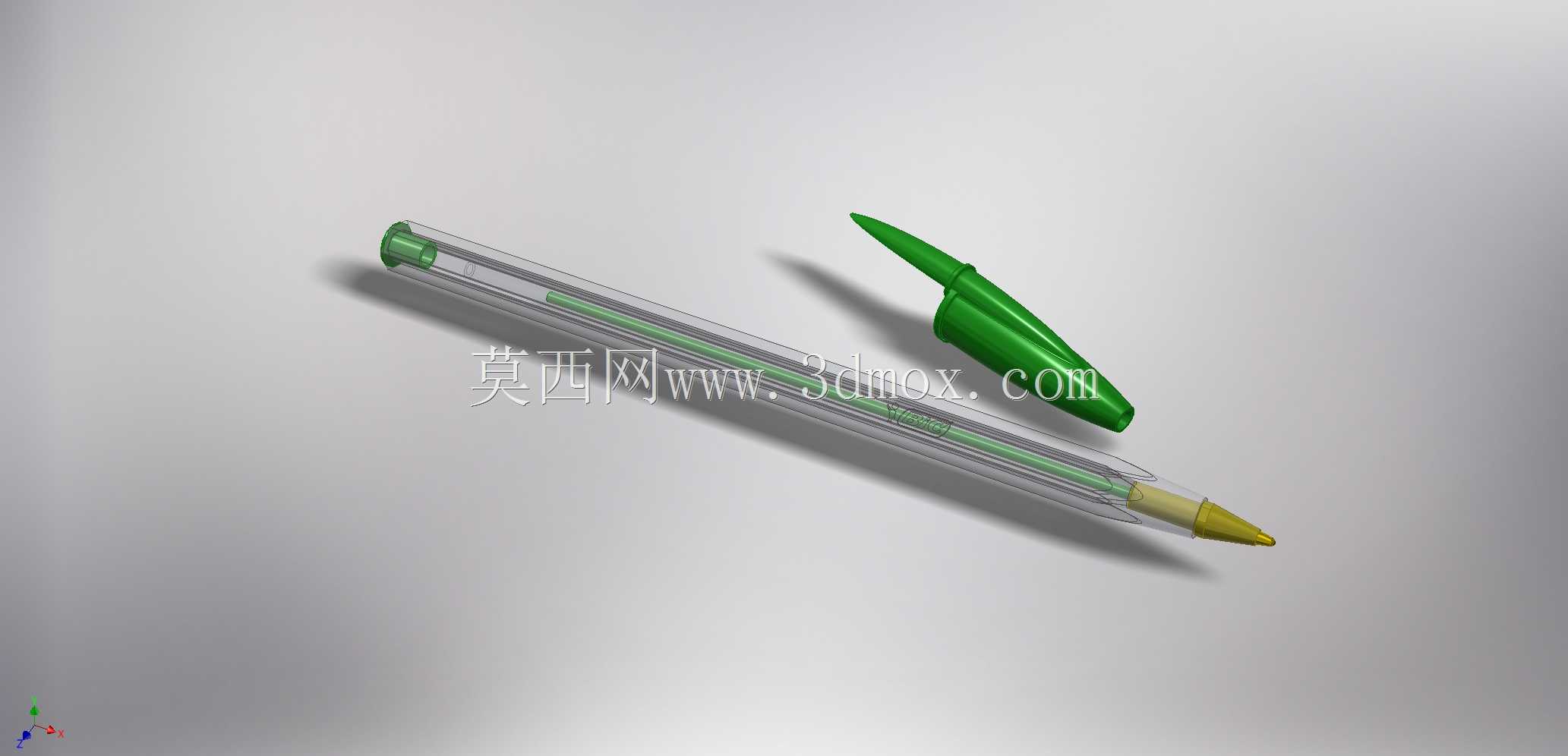

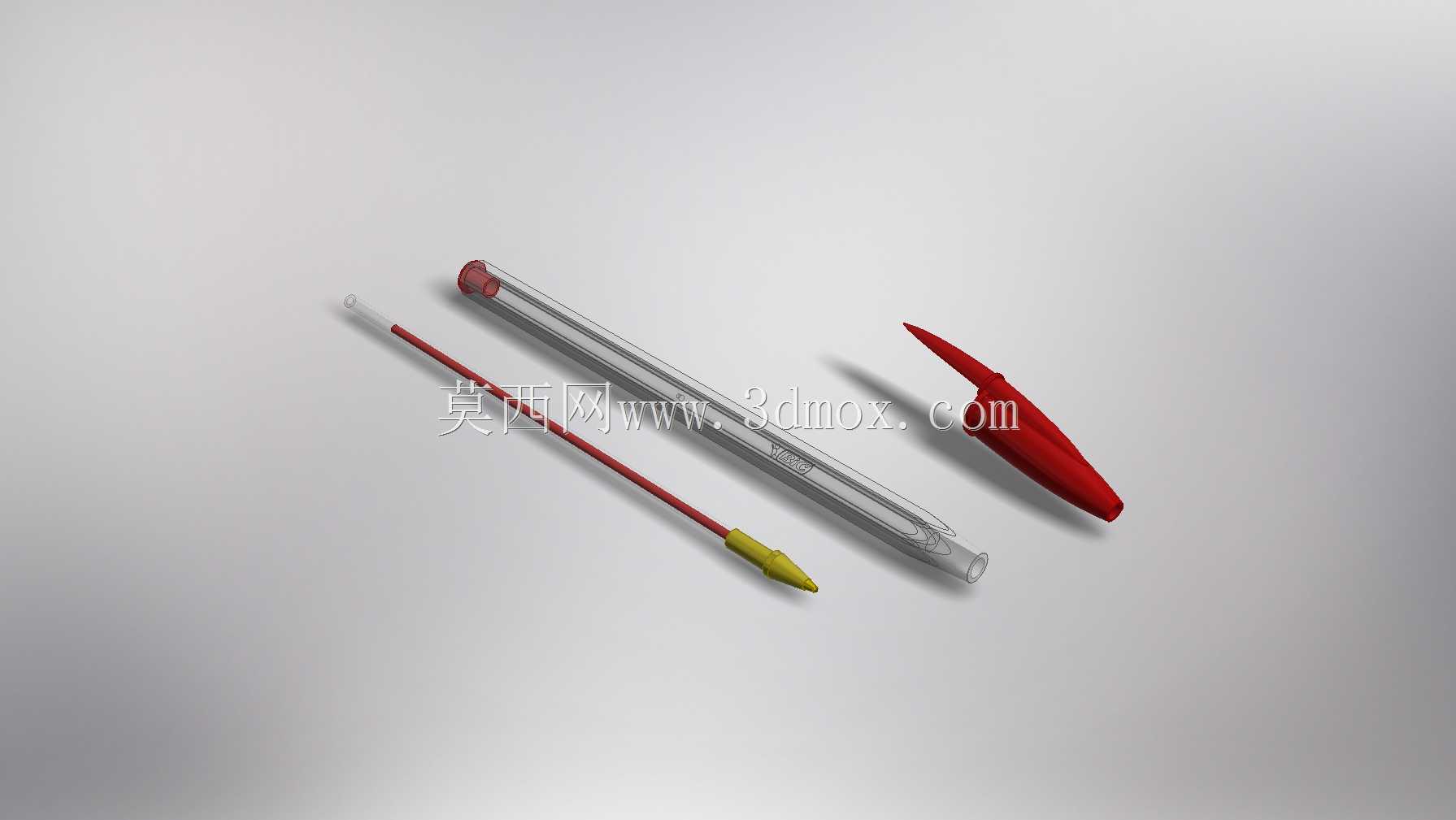

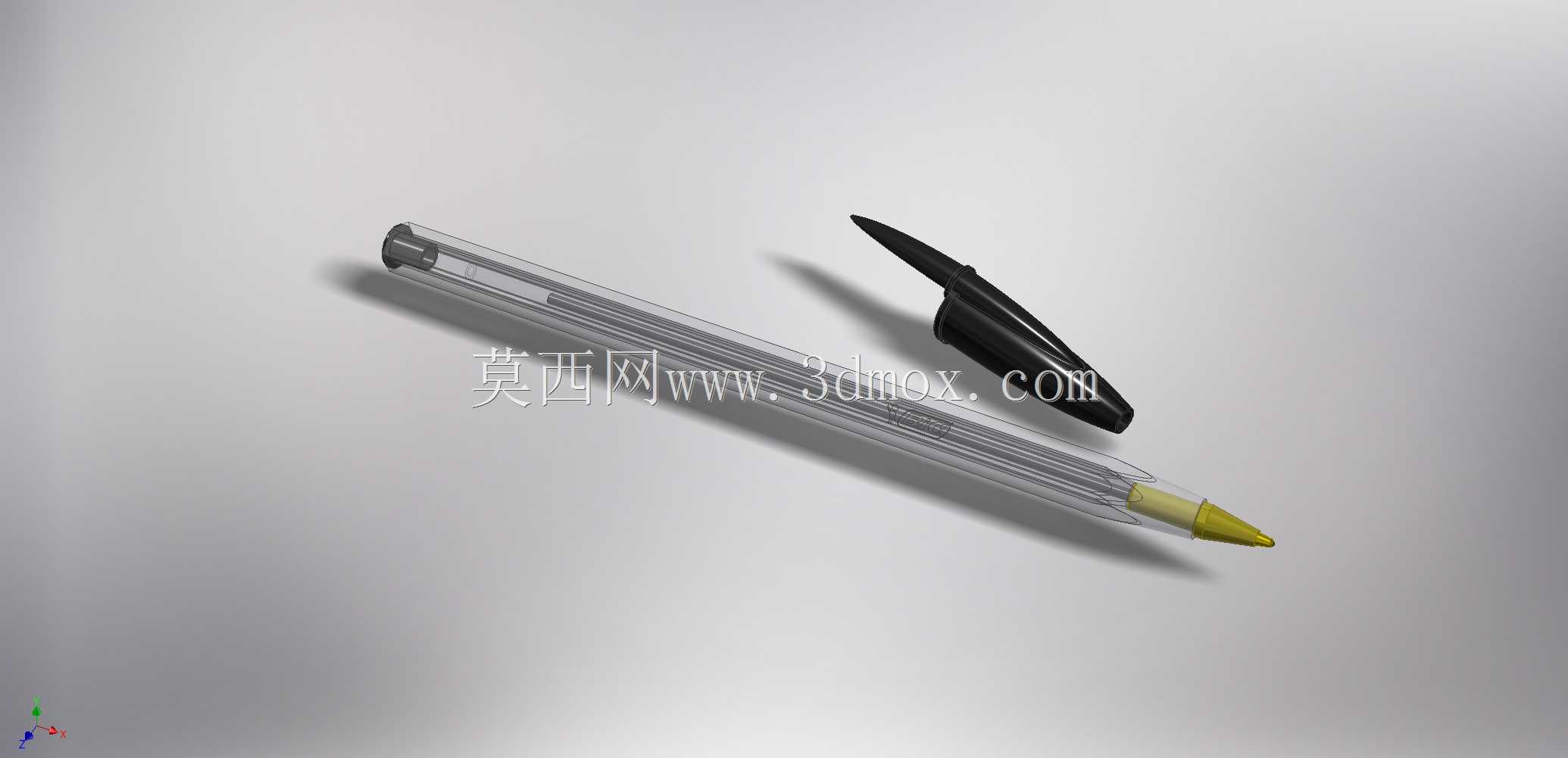

日常办公场景中，按动式圆珠笔是桌面高频使用的书写工具，本次建模还原的是经典透明杆按动圆珠笔的全拆解结构，覆盖笔杆、笔芯、按动顶帽、笔尖护套四个核心组成部分。从实际使用需求出发，透明笔杆采用薄壁圆筒结构设计，壁厚控制在0.8mm，既保证握持时的结构强度，避免日常握持受力出现开裂变形，又能通过透明材质直观观察内部笔芯的油墨剩余量，无需拆解笔身即可判断更换时机。笔芯部分还原了通用中性笔芯的标准尺寸，总长130mm，笔头金属段直径2.3mm，油墨存储管外径4mm，与笔杆内壁的配合间隙控制在0.2mm，保证笔芯在笔杆内不会出现晃动偏移，同时更换笔芯时可顺畅抽出推入，不会出现卡滞。按动顶帽部分采用锥形流线造型，与笔杆尾部的卡扣结构配合，实现按动出芯、再次按动收回的锁止功能，建模时还原了顶帽与笔杆配合的卡扣凸起尺寸，凸起高度0.5mm，保证按动时的卡扣反馈清晰，不会出现误触收回的情况。笔尖护套采用锥形收窄结构，从笔杆前端的8mm直径逐步收窄至笔头处的3mm直径，既可以保护笔头在跌落时不受直接冲击，又能在书写时给手指提供靠近笔尖的握持支撑，提升长时间书写的稳定性。建模过程中优先保证各零件的配合尺寸精度，所有配合面的公差按照日常文具的通用装配要求设置，既可以完成虚拟装配验证干涉情况，也可用于文具结构设计的参考样例，适配日常办公文具的结构优化、外观改型等设计场景，帮助结构设计师快速验证笔类产品的内部空间布局，避免在开模前出现配合干涉、尺寸不兼容的问题。
