家用意式浓缩摩卡壶结构造型设计

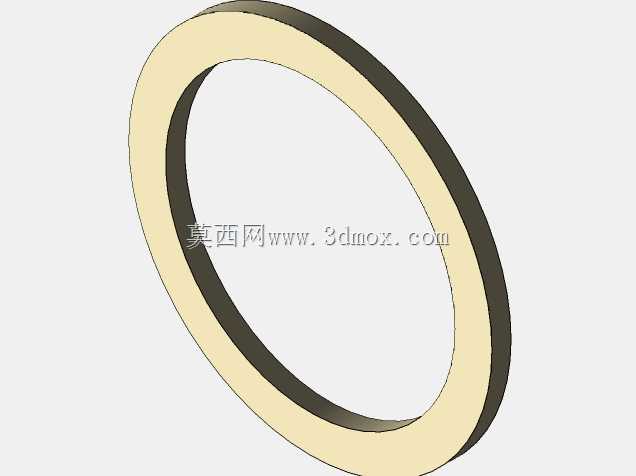

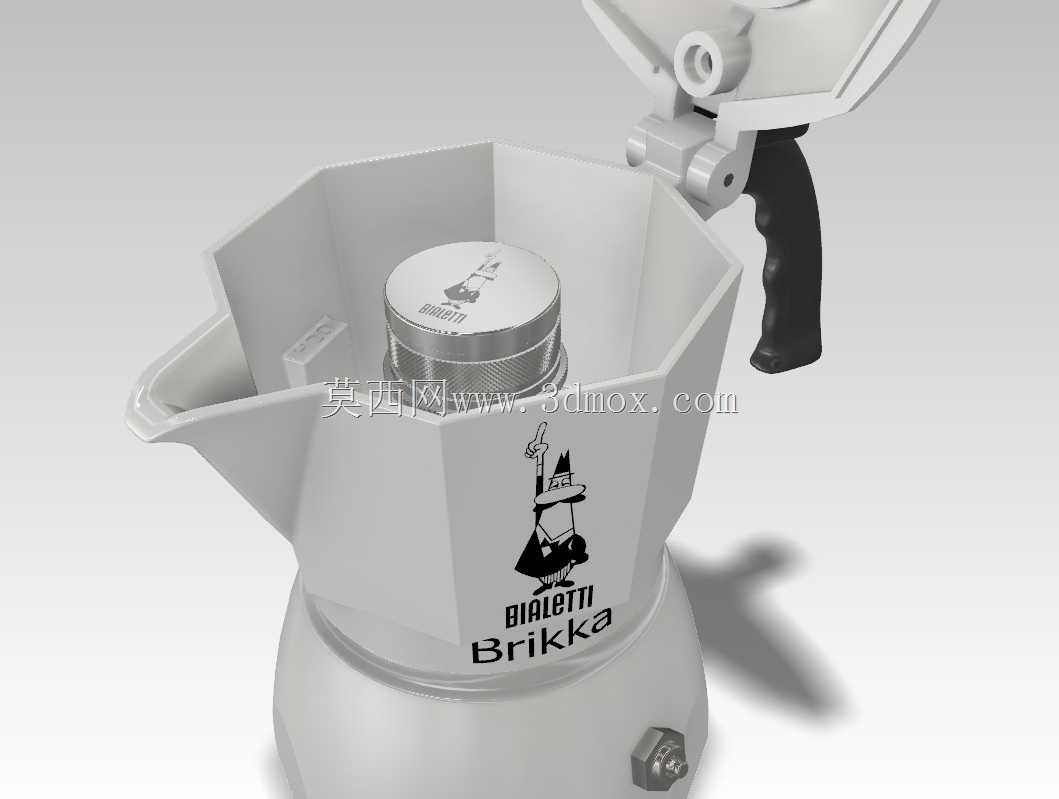

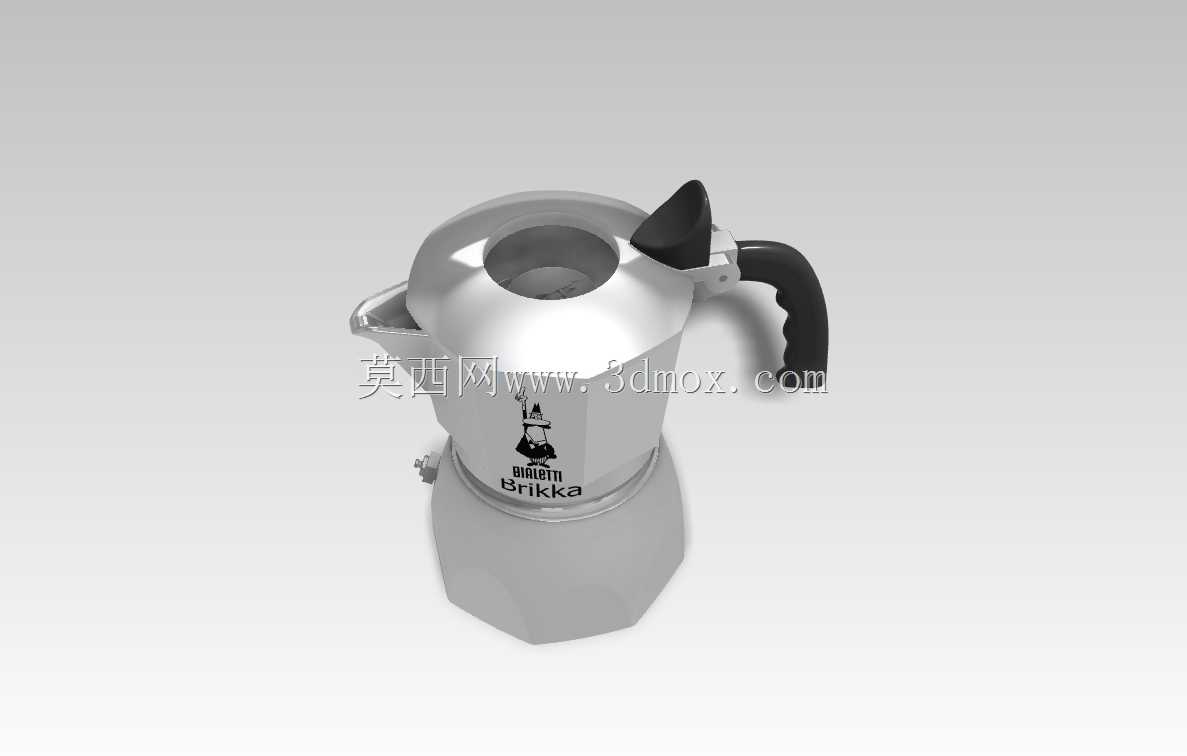

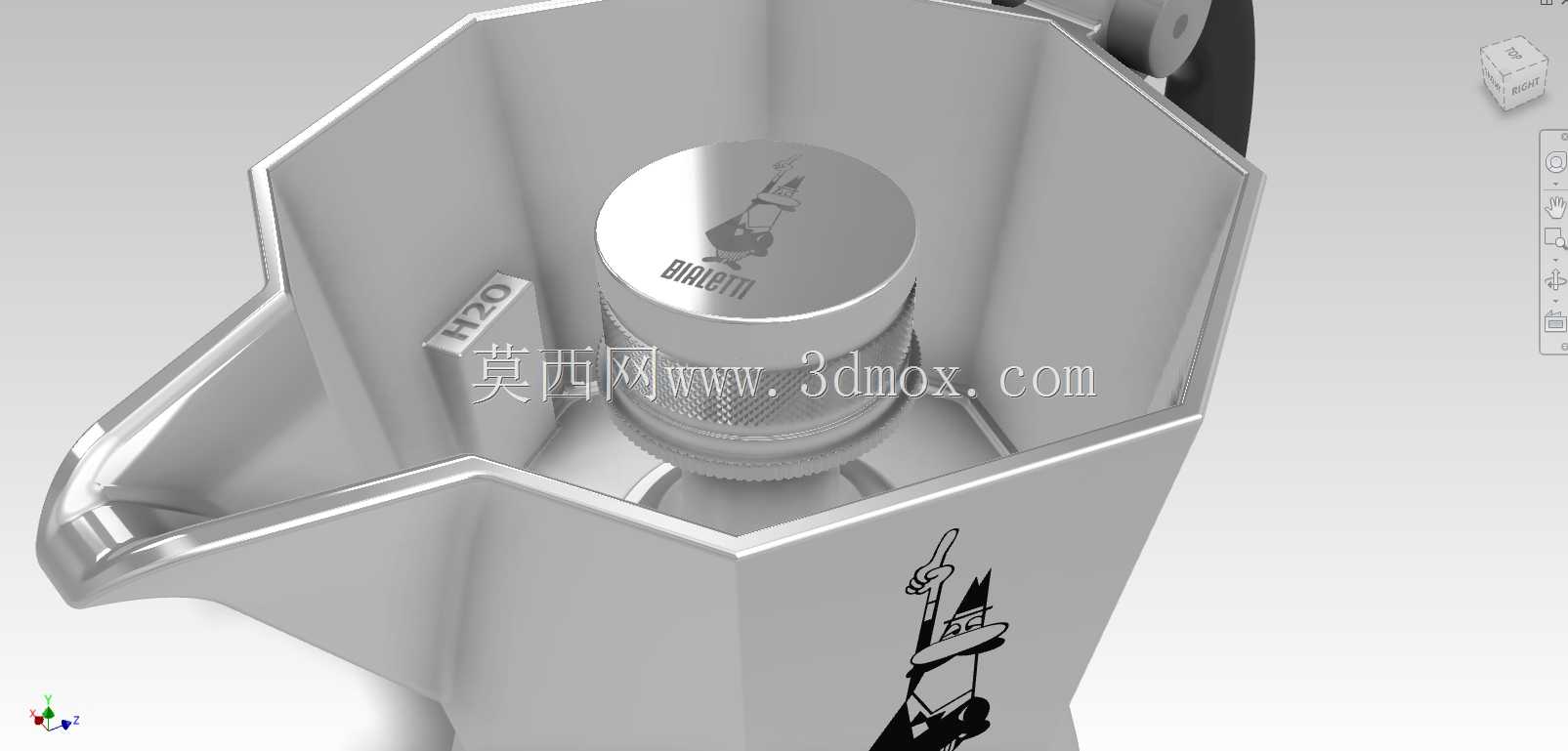

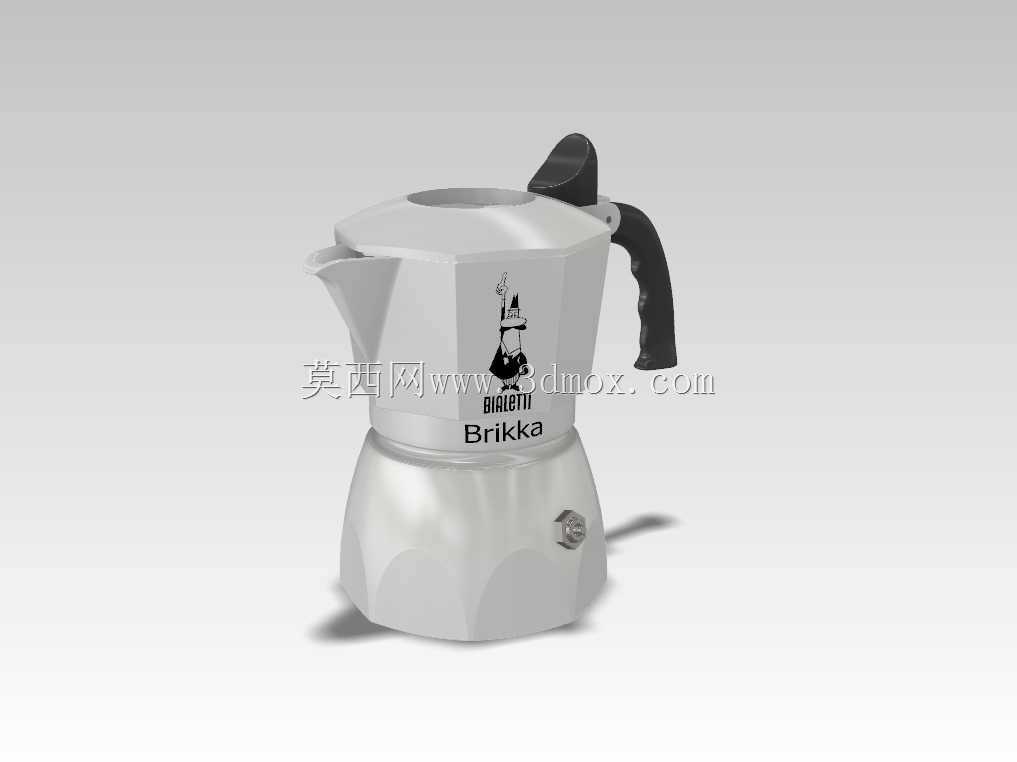

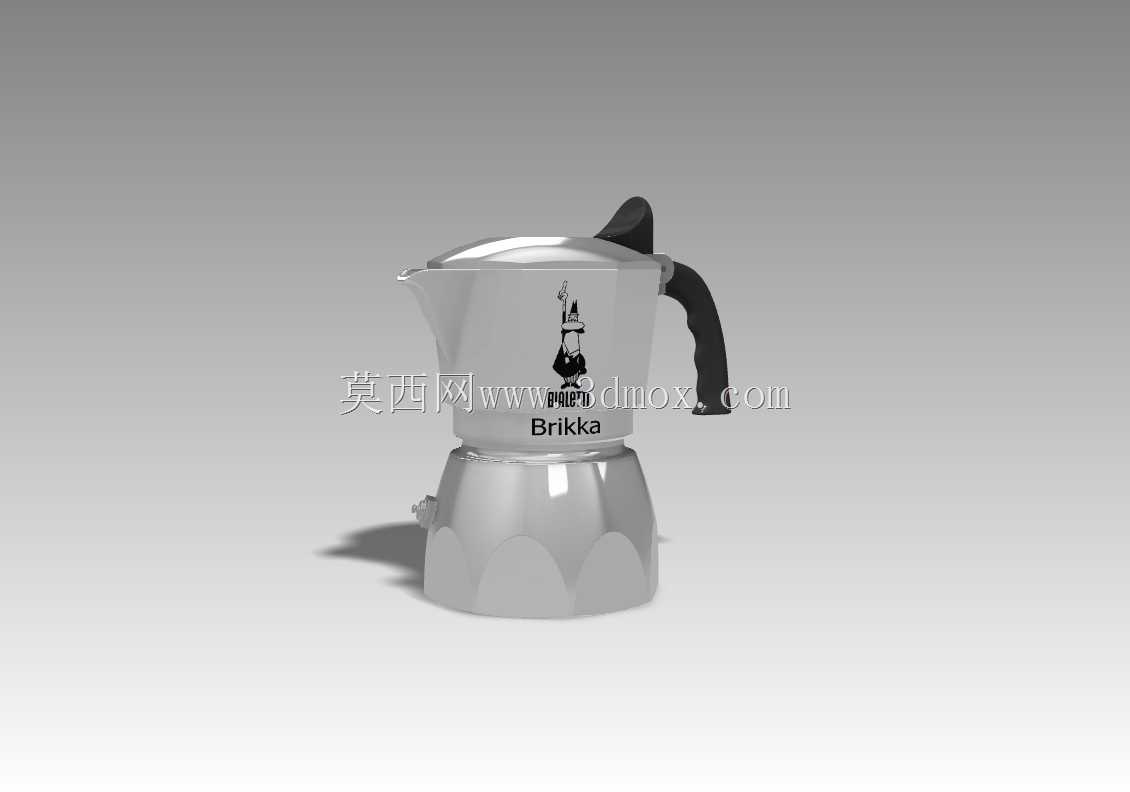

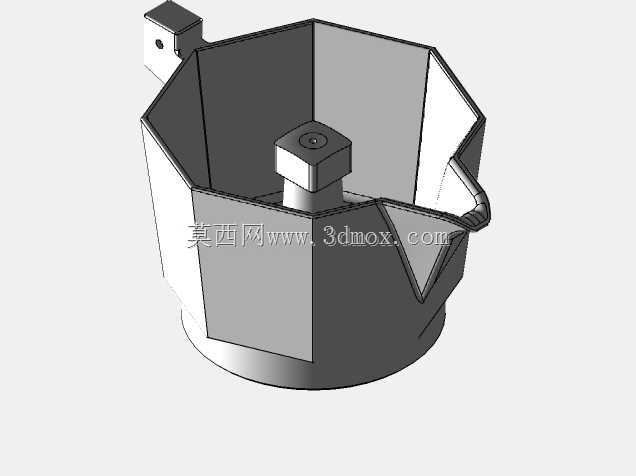

　　该模型还原的是一款经典炉灶式意式浓缩咖啡冲煮器具，整体采用上下腔体旋合的分体结构，上壶为收集萃取液的容器，下壶为储水锅炉，中间通过内置粉槽与密封胶圈完成压力传导与液路隔离。这类器具在家庭厨房、小型办公茶歇区、户外露营场景中使用频率较高，不需要外接电源，仅依靠底部热源加热下壶水体，蒸汽压力即可将热水压过粉层完成萃取，结构简单可靠，维护成本低。从建模角度看，壶身主体以旋转特征为基础，再叠加多边形切面造型，既保留了铝制摩卡壶的传统轮廓，又通过棱面提升了外观辨识度。上壶出水嘴采用短而内收的导流结构，倒液时能够控制水流方向，减少沿壶壁滴落的问题；把手为隔热材质，通过局部嵌件或卡扣结构与金属壶身连接，握持区域远离热源，正常冲煮时可避免直接烫伤。

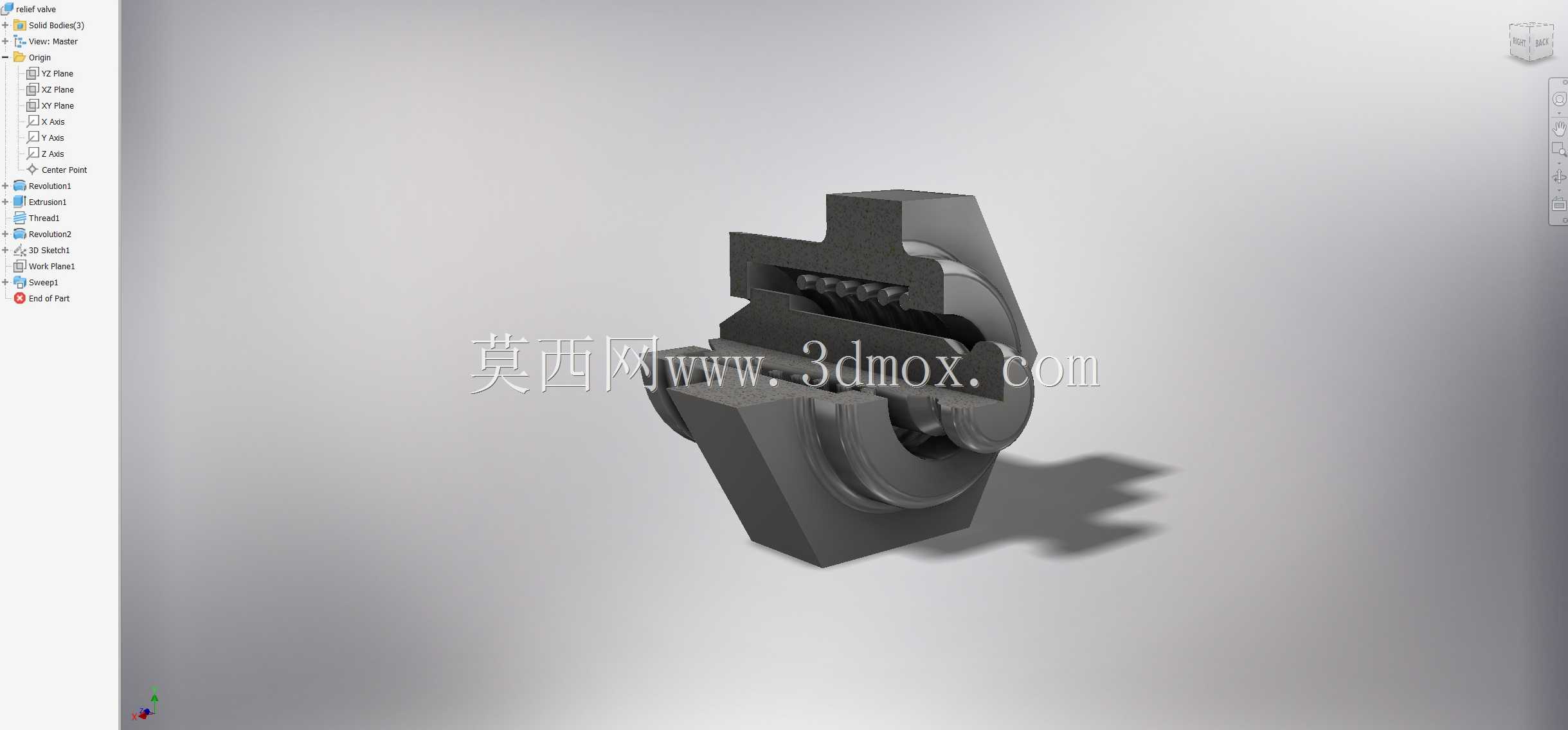

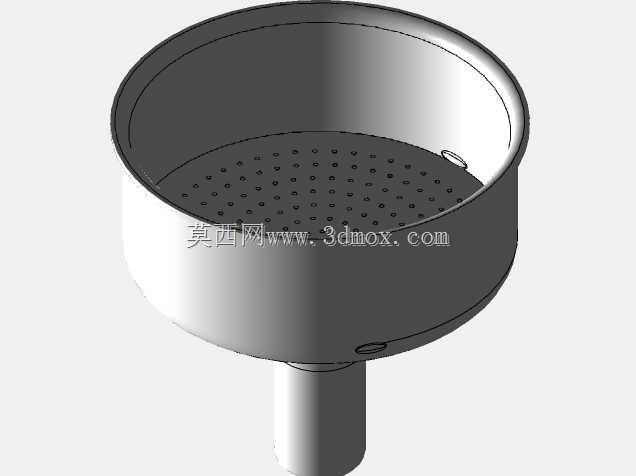

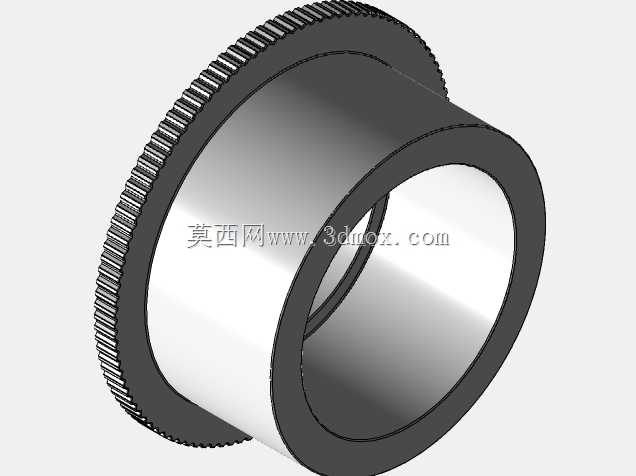

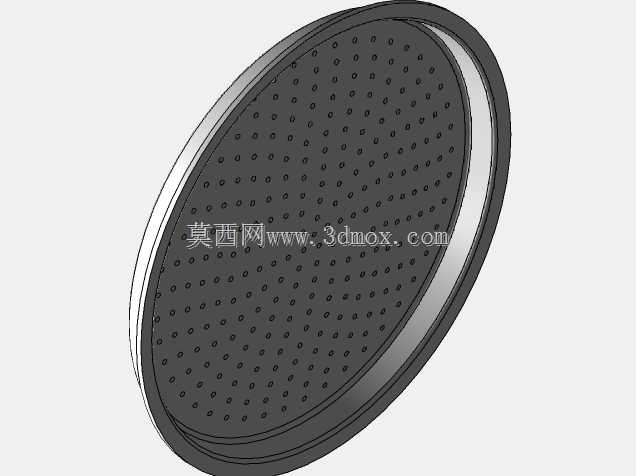

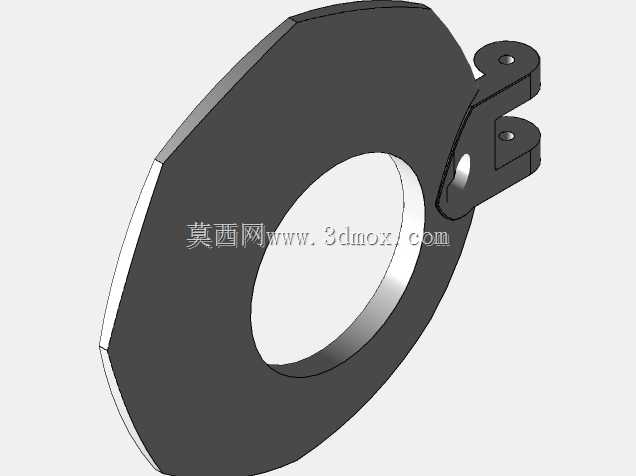

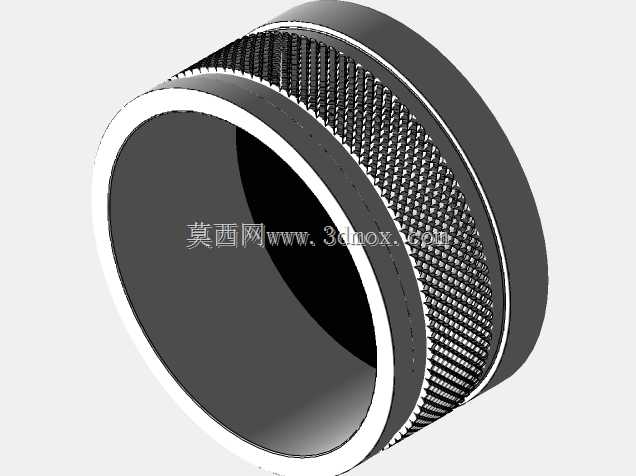

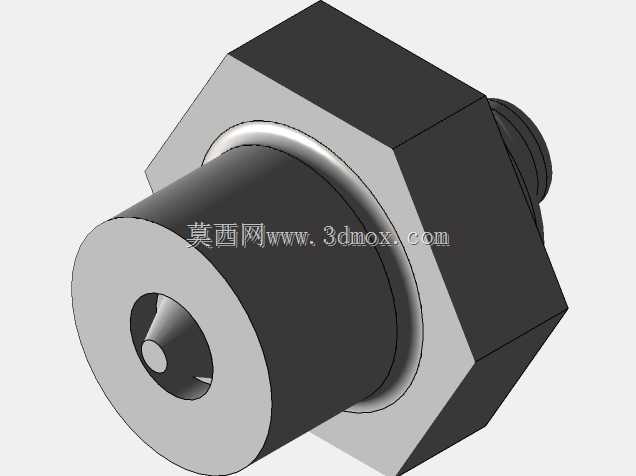

　　壶盖顶部设置黑色提钮，开合角度与上壶口沿匹配，倾倒时可通过提钮轻压壶盖，防止盖体因蒸汽冲击或液体晃动而脱落。下壶侧面设有安全阀，这是整个器具中最关键的安全结构之一。建模时需要准确表达阀座与下壶壁的连接位置，其开孔方向应便于观察和清洁，功能上用于在内部压力异常升高时释放蒸汽，避免腔体过压。上下壶之间的螺纹连接区需要保证足够的旋合长度，既方便用户徒手拧紧，又能在热胀冷缩条件下维持密封。粉槽位于上下腔体之间，外形呈上宽下窄的漏斗状，底部布置密集透水孔；建模时应注意孔位分布与粉碗壁厚，过薄会影响结构强度，过厚则会增加不必要的整体重量。底座直径决定了器具在炉灶上的放置稳定性，底部平面需要与多数炉架支撑面形成稳定接触。对于电陶炉、

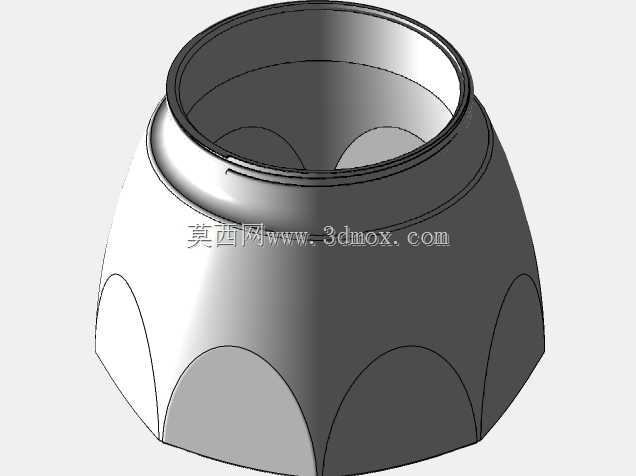

　　燃气灶等不同热源，底座外缘不宜过度外扩，否则会影响热量集中；同时底部到下壶水位线的高度要留出足够汽化空间，避免加水过满导致热水未经充分升压即冲入上壶。整体高度与把手外伸宽度构成主要安装与收纳边界，橱柜层间高度、洗碗机篮格尺寸以及户外包具内槽都需要参考这两个方向的包络尺寸。壶身中部的腰线既是上下壶的旋合分界，也是视觉重心，模型中应保证该区域壁厚过渡均匀，避免出现应力集中。材质表达上，金属壶身与黑色把手、壶盖提钮形成明显对比，便于在渲染中区分铝合金压铸表面与耐热塑料表面。对于结构设计人员而言，这类模型的价值不只在外观复刻，更在于理解小型压力容器如何在日用产品中兼顾安全、成本与操作体验：螺纹旋合提供可拆卸维护性，安全阀提供超压保护，

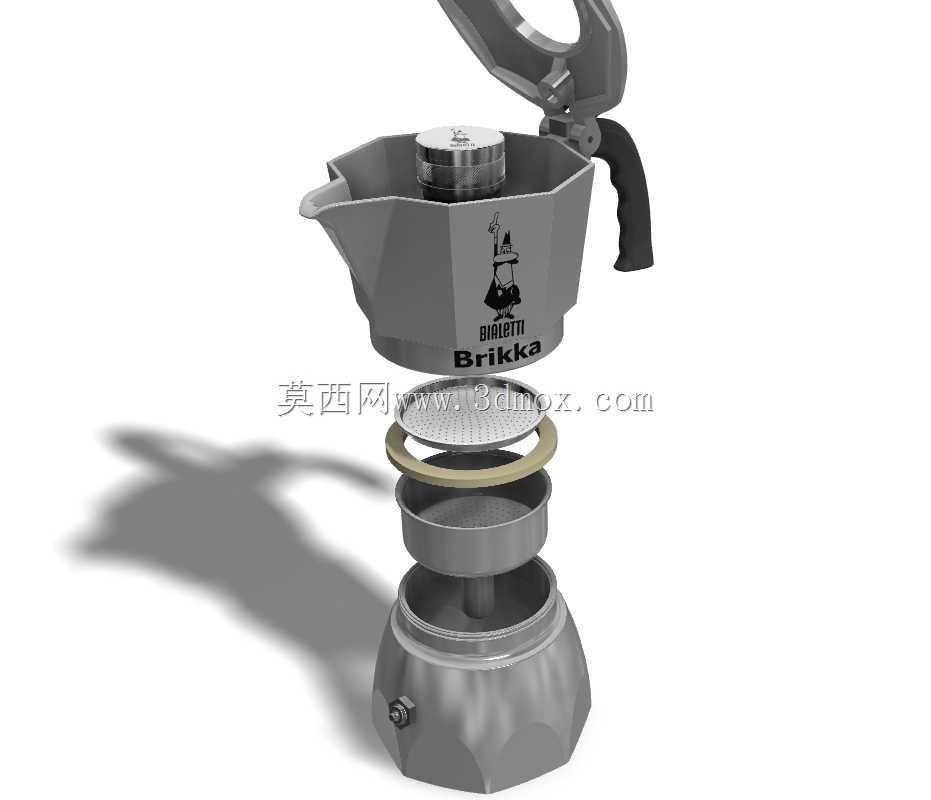

　　隔热把手解决高温使用问题，切面造型同时承担增强刚性与装饰作用。在实际改型设计中，还可以围绕壶嘴长度、把手弧度、粉槽容量、底座直径等参数进行调整，以适配不同杯量、不同热源和不同用户的握持习惯。模型各部件分件清晰，装配关系明确，能够直接用于结构干涉检查、爆炸视图制作以及后续工程图参考。
