高保真黑胶唱片机外观结构设计方案

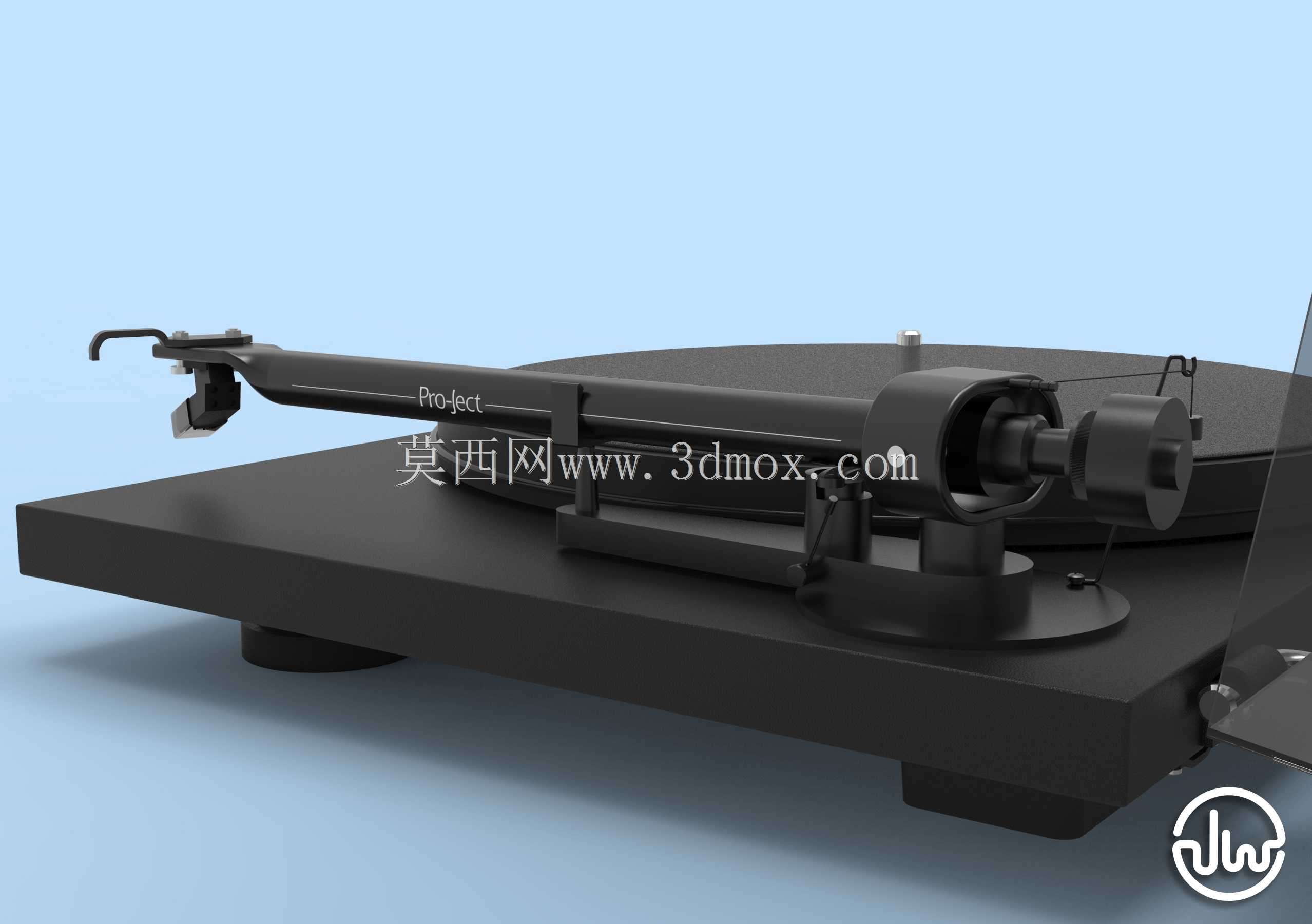

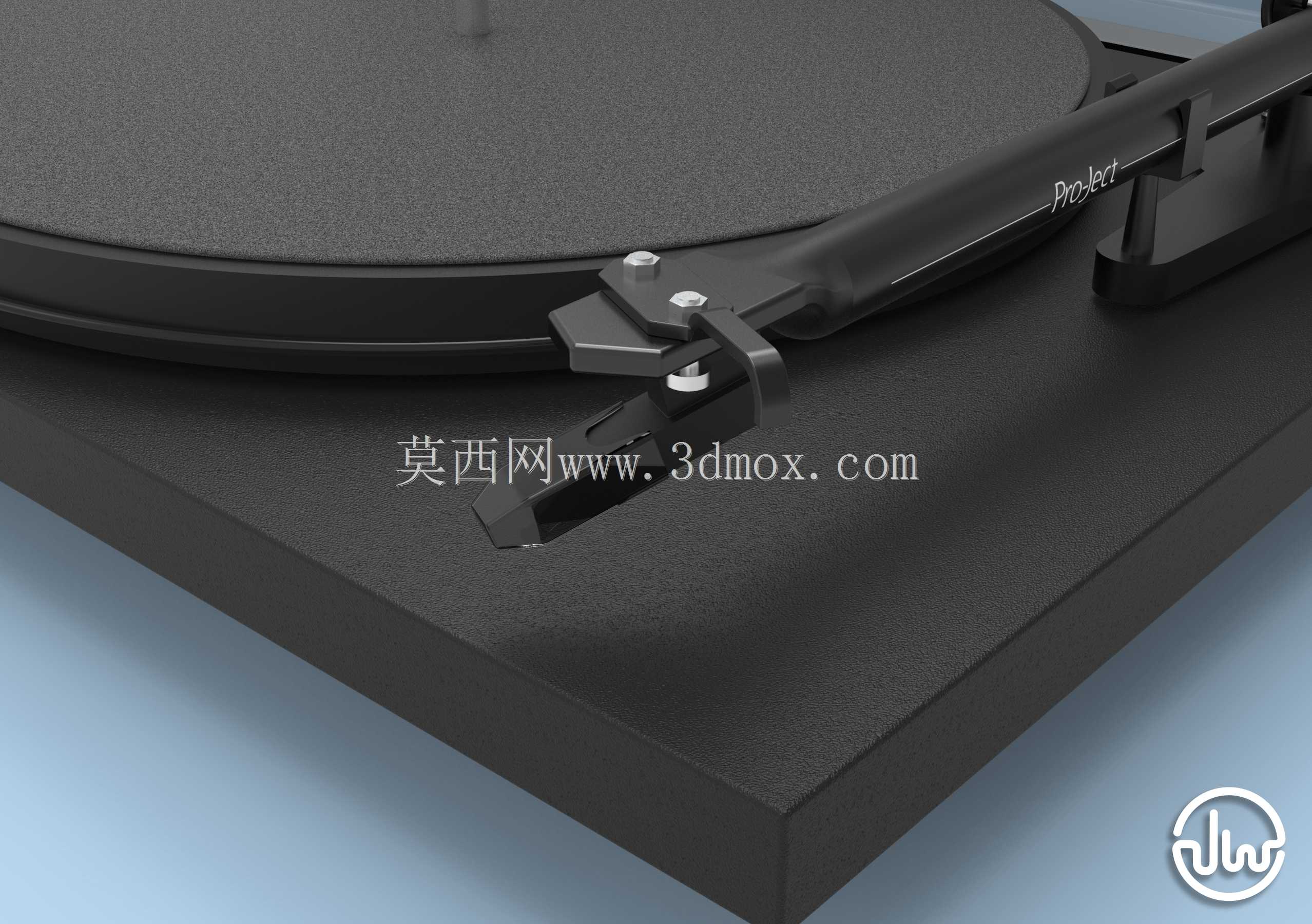

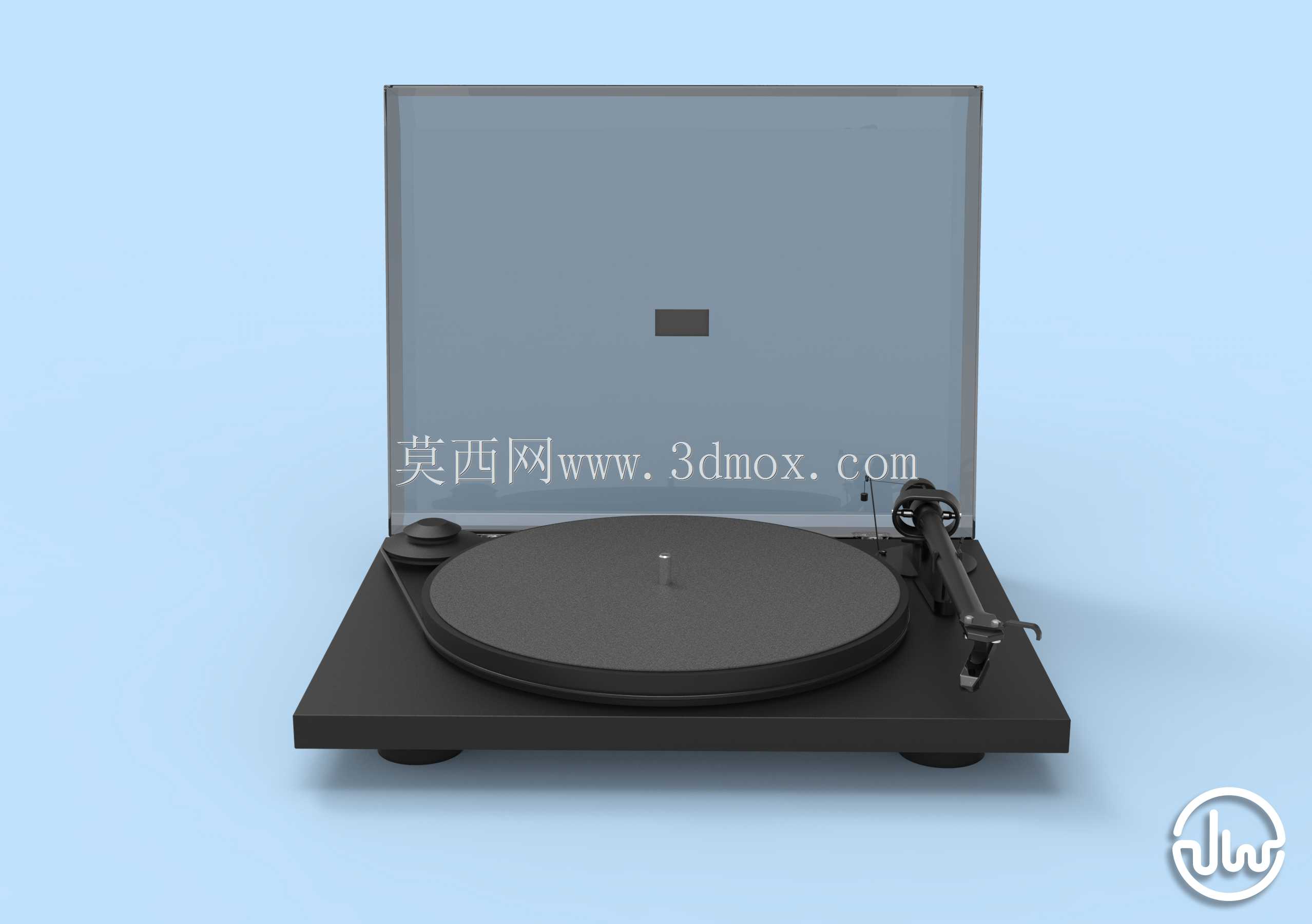

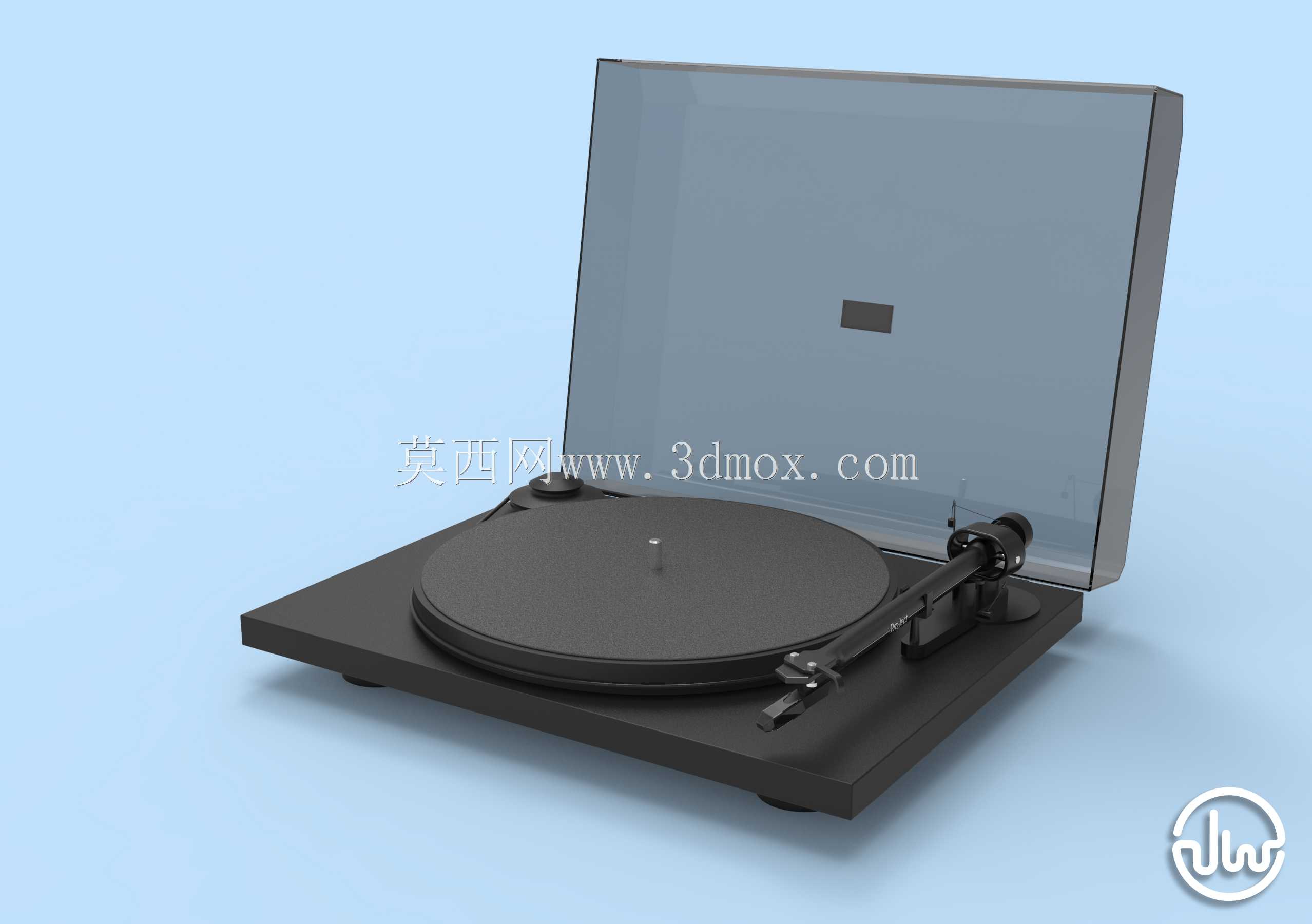

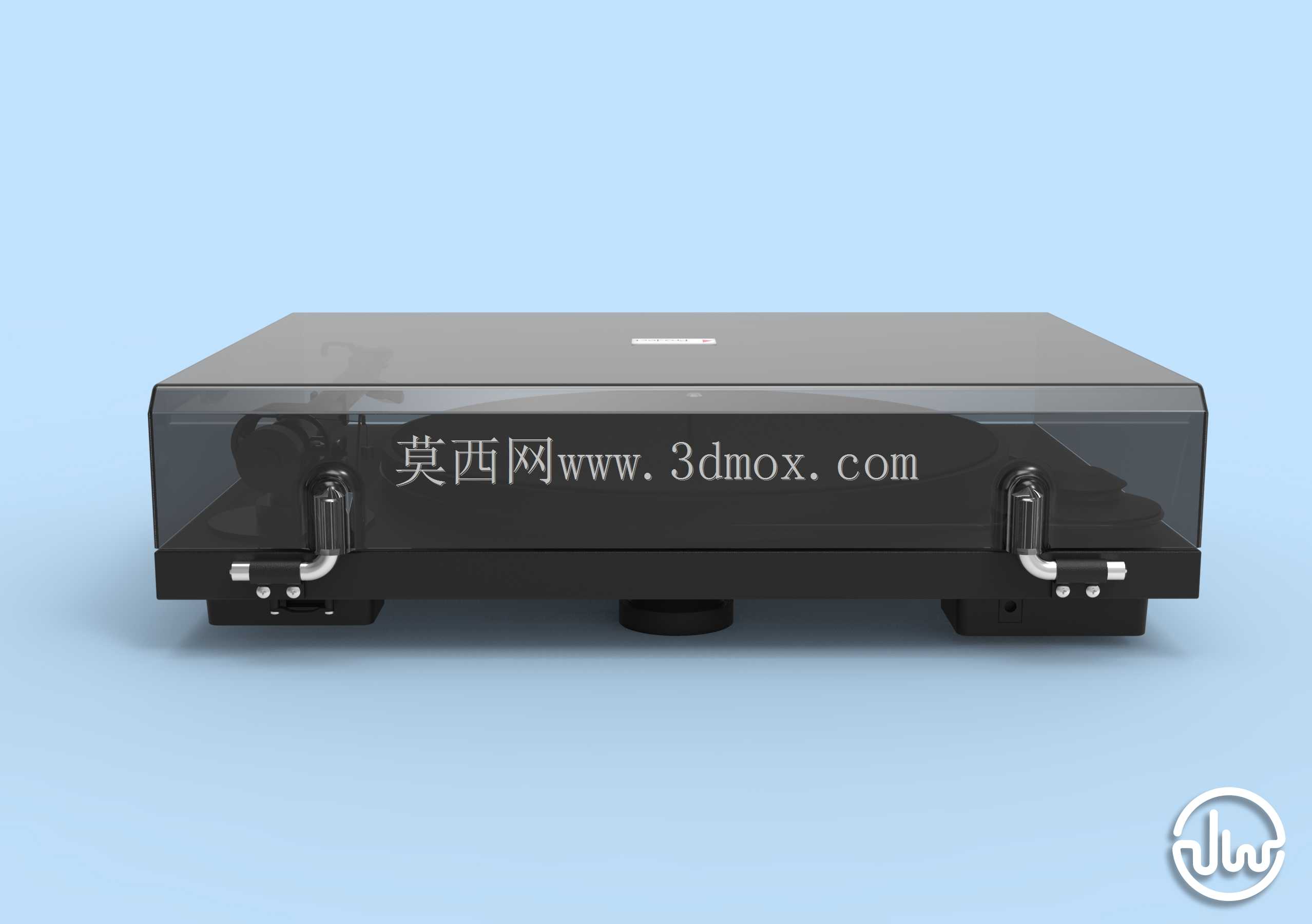

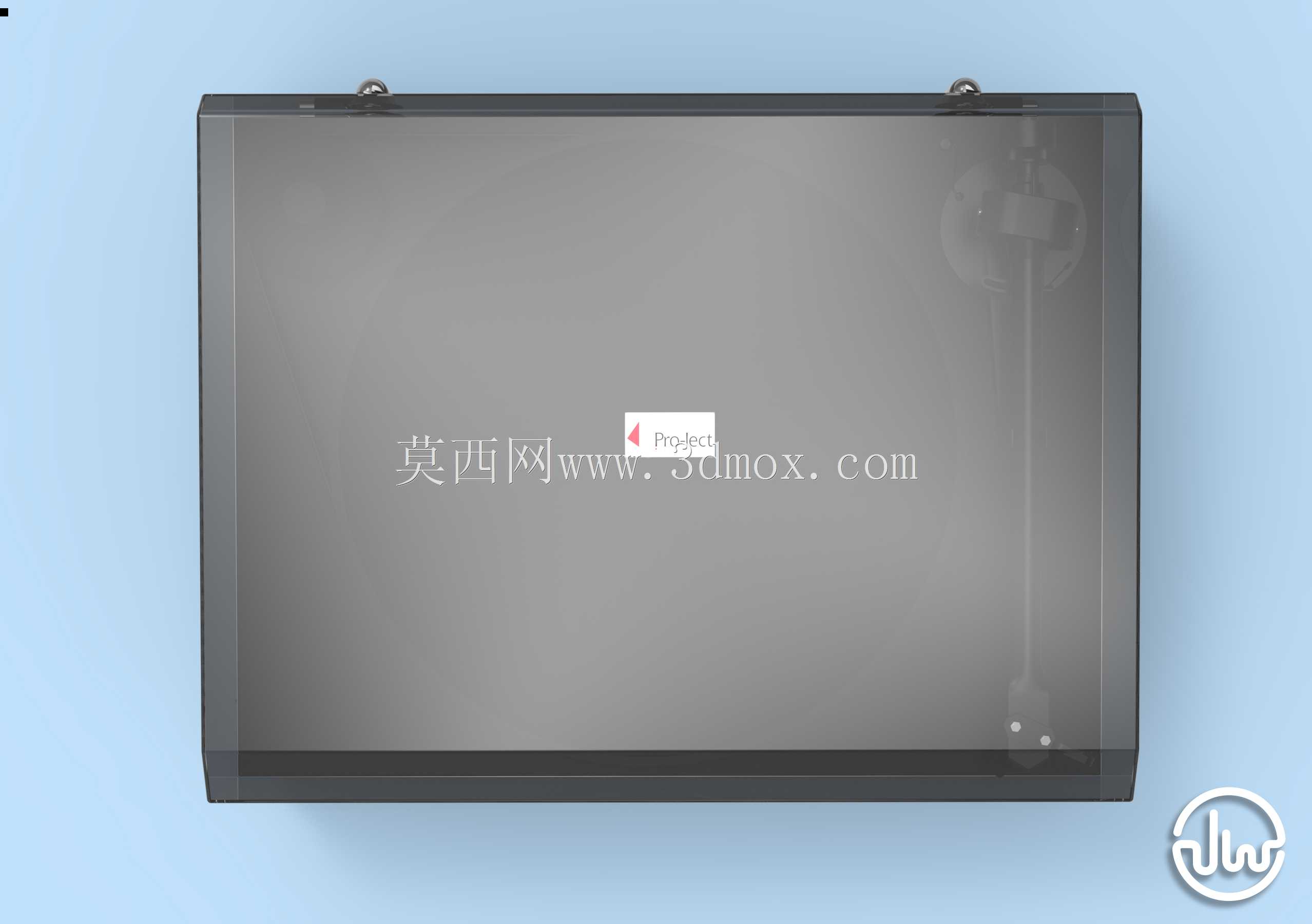

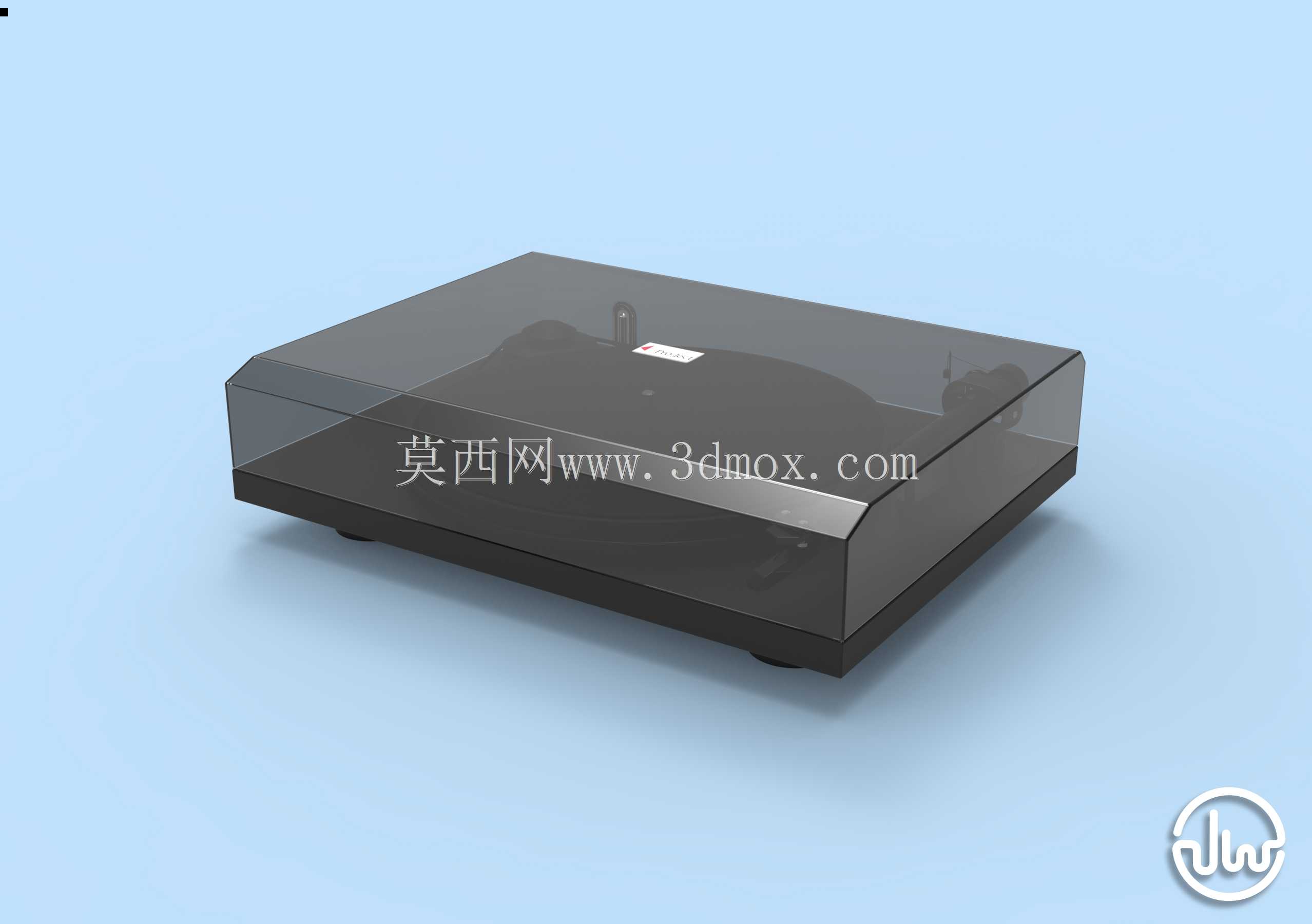

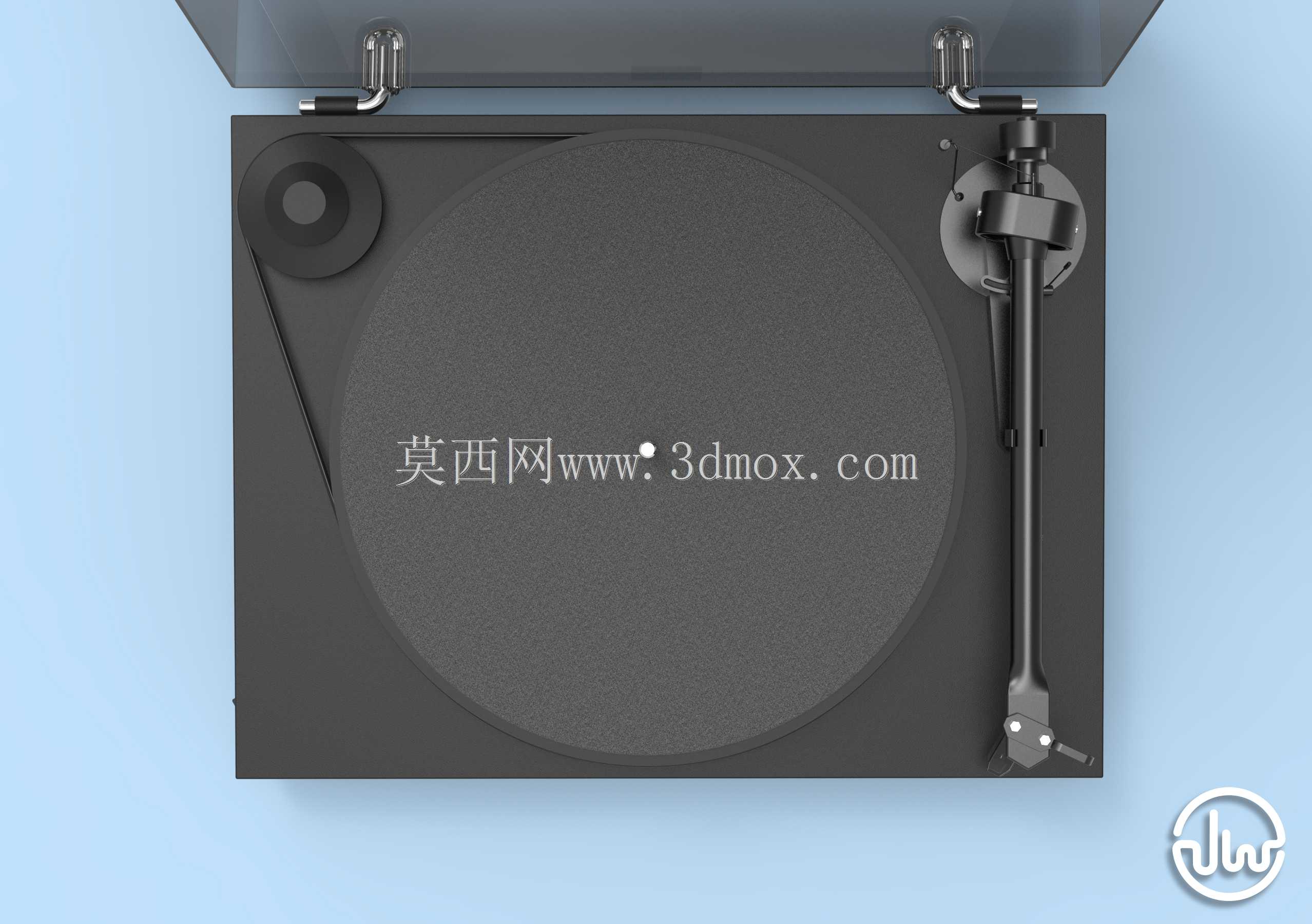

这款黑胶唱片机的结构设计围绕家用音频播放场景展开，核心功能是通过唱针读取黑胶唱片的纹路信号，完成模拟音频的重放输出，适配桌面摆放的家用Hi-Fi系统搭建需求。整机采用方正低重心底座设计，底座底部预留四个可调式减震脚安装位，可根据摆放台面的平整度调节高度，抵消台面传递的细微振动，避免唱针读取信号时出现跳针、底噪增大的问题，底座内部预留唱放电路板、供电模块的安装腔体，腔体边缘设计走线槽与固定螺柱位，可直接适配主流的唱放电路板安装尺寸，无需额外做结构改孔。唱盘部分采用大直径同轴转盘设计，转盘中心的定位轴采用高精度公差配合，保证转盘转动时的径向跳动量控制在极小范围内，避免转动过程中出现唱片偏摆导致的音质失真，转盘下方预留驱动电机与传动结构的安装空间，可适配皮带驱动、直驱两种不同的驱动方案，结构兼容性较强。唱臂组件安装在底座右侧的预留安装位，安装位设计多组调节螺孔，可适配不同长度、不同配重规格的唱臂安装，唱臂的转动轴处预留水平、垂直角度调节的结构空间，方便安装后调整唱针的循迹角度与针压，保证唱针能够精准贴合唱片纹路。上翻式透明防尘盖采用后侧铰接结构，铰接处设计阻尼转轴安装位，可实现防尘盖任意角度悬停，闭合时完全覆盖唱盘与唱臂区域，避免日常落灰影响唱针与唱片的使用寿命，打开时不会遮挡唱盘区域，方便更换唱片、调整唱臂位置。整机的外形尺寸控制在常规桌面摆放的合理范围内，底座边缘做小弧度倒角处理，避免尖锐边角造成磕碰，所有外露结构件的接缝处预留均匀的装配间隙，保证量产装配时的公差容错率，外壳表面可适配磨砂、哑光等不同的表面处理工艺，适配不同的家居装修风格。从结构设计逻辑来看，这款唱片机优先保证音频播放时的抗振性能，所有运动部件的安装位都做了局部加厚处理，减少结构共振对音质的影响，同时兼顾日常使用的操作便利性，更换唱片、调整唱臂的操作区域都预留了足够的手部操作空间，不会出现操作干涉的问题。
