复古高保真桌面CD播放机结构建模

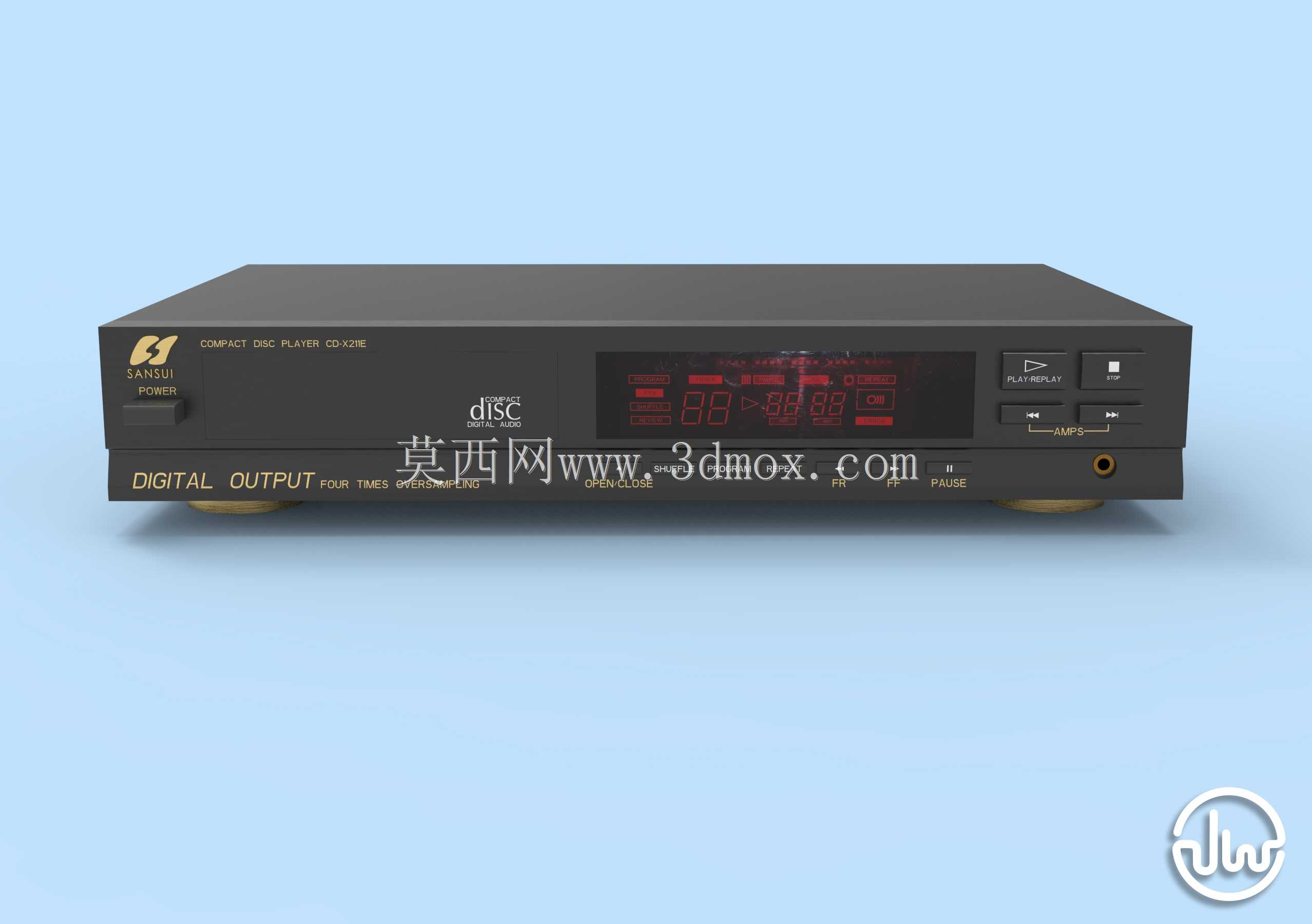

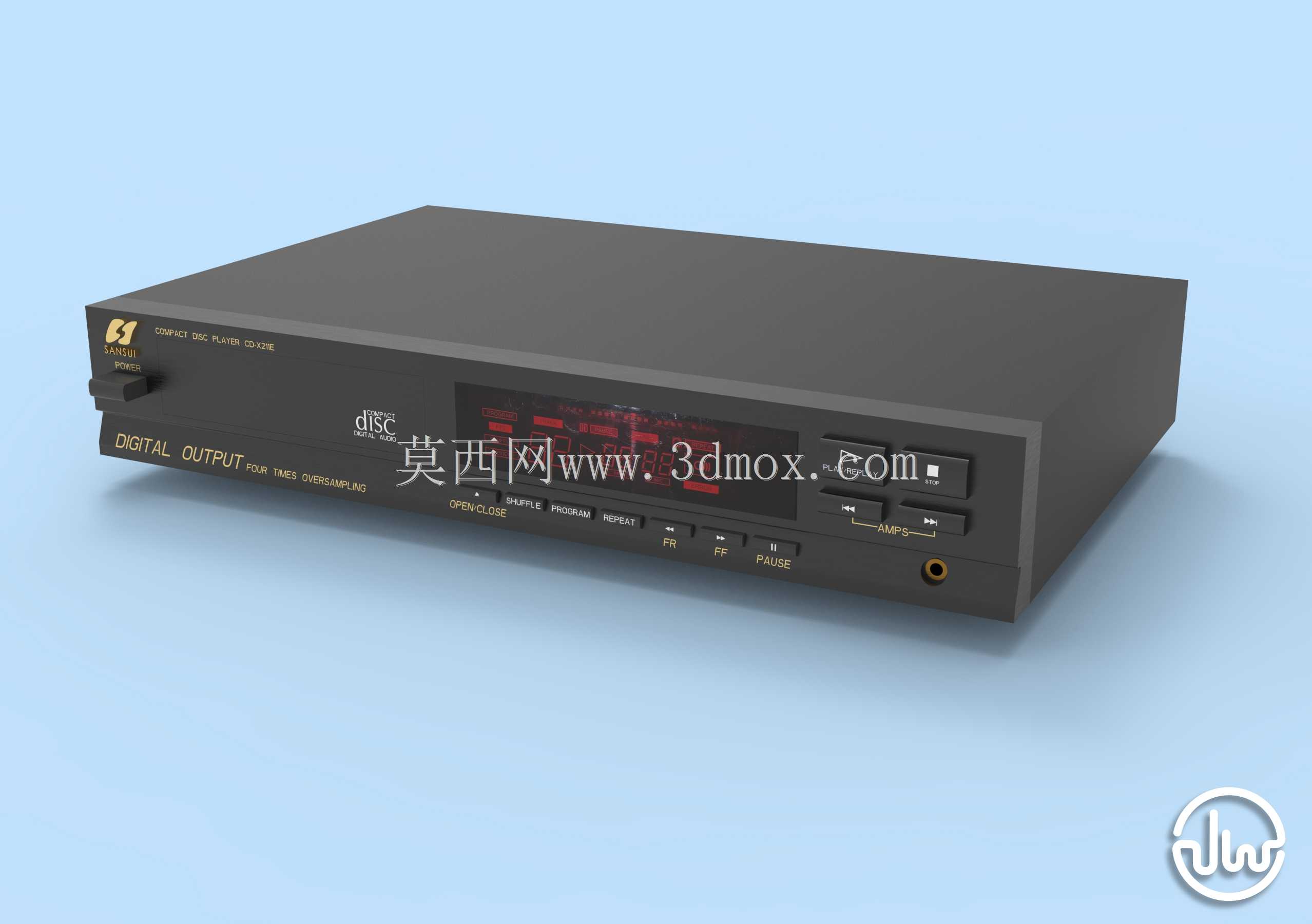

　　这款桌面式CD播放设备主要面向家用HiFi影音场景、小型工作室音频回放场景以及复古影音收藏陈列场景使用，核心功能是读取标准CD格式光盘的数字音频信号，既可以通过机身自带的数字输出接口将数字音频流传输至外置解码器、功放设备组成完整的音响系统，也可搭配前端耳机输出接口直连低阻耳机实现近距离音频监听。从结构设计层面来看，整机采用标准卧式长方体金属机箱架构，机箱主体采用1.2mm厚度的冷轧钢板弯折成型，边角做小半径圆弧过渡处理，既保证了机箱整体的结构刚性，避免内部碟片运转、伺服机构工作时产生共振影响读碟稳定性，也能有效屏蔽内部电路的电磁干扰，保证音频信号输出的纯净度。前面板操作区域的布局完全遵循用户操作习惯排布，

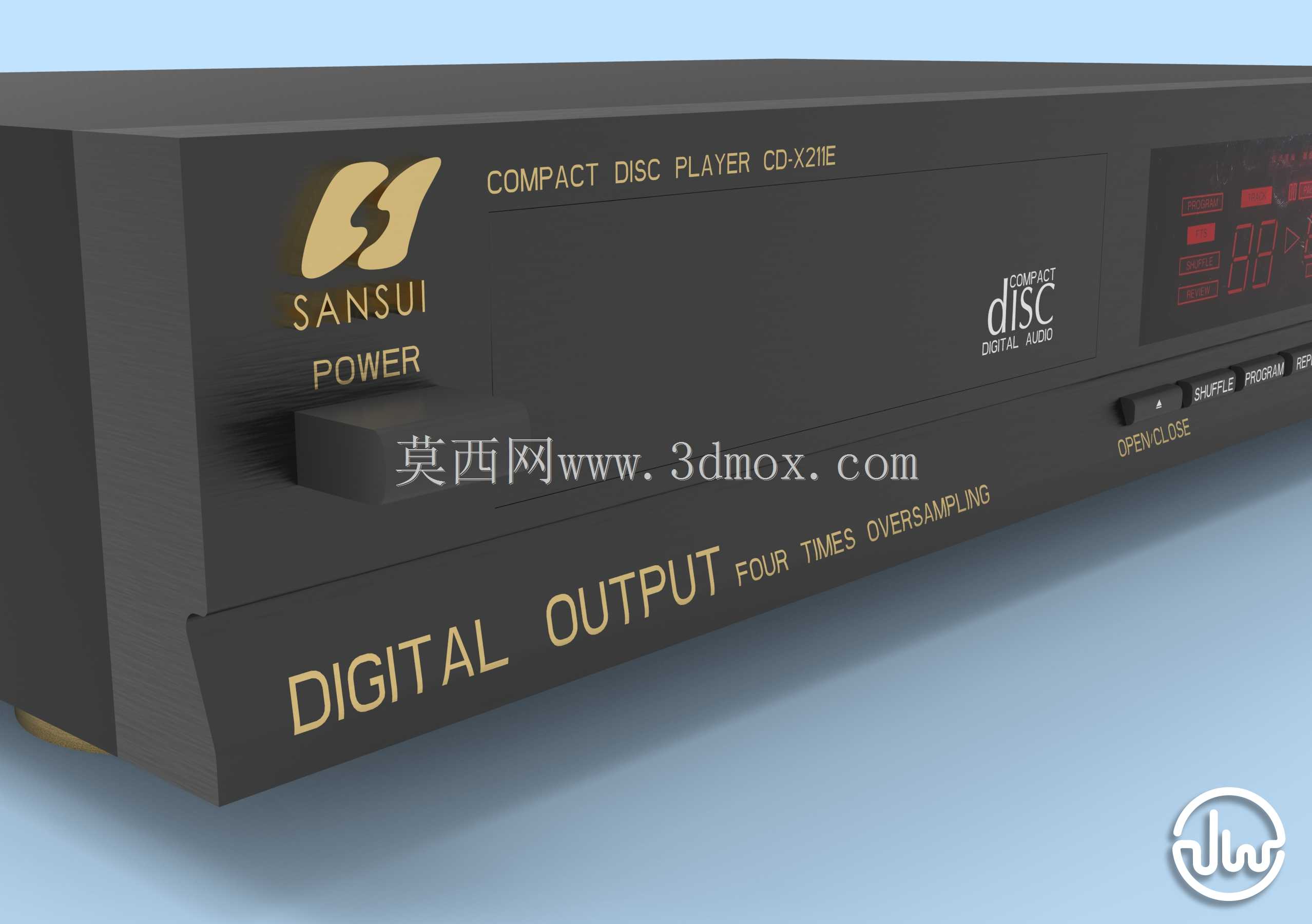

　　最左侧设置品牌标识与数字输出标注，中部为荧光状态显示屏，可实时显示碟片曲目号、播放时长、播放状态等信息，显示屏下方依次排布播放控制按键，包括停止、播放/暂停、上一曲、下一曲、快进快退等常用操作按键，按键采用轻触式结构，按压行程1.5mm，操作反馈清晰，最右侧设置6.35mm标准耳机输出接口，方便用户临时接驳耳机使用。机身背部预留标准音频输出接口、数字同轴输出接口以及电源输入接口，接口位置距离机箱侧边预留15mm的安装间隙，方便用户插拔线材时不会与周边放置的设备产生干涉。整机外形尺寸遵循标准桌面影音设备的通用宽度规范，宽度为430mm，深度为280mm，高度为85mm，可直接适配常规的标准音响机架层板间距，

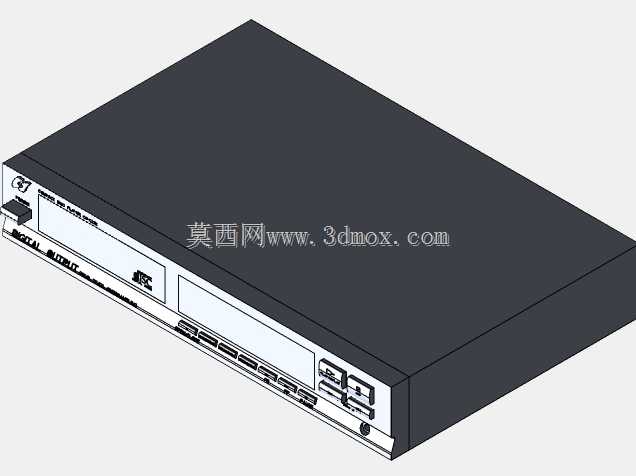

　　放置在桌面使用时也不会占用过多的横向空间，底部设置四个高度5mm的橡胶减震脚垫，既可以将整机与放置台面隔开，避免台面震动传导至机身内部影响光头读碟精度，也能防止机箱底部金属面刮花木质或玻璃桌面。建模过程中重点还原了碟仓的滑动导轨结构、光头进给伺服机构的安装位、前面板按键与内部PCB板的对位关系，所有结构件的安装间隙均按照实际量产设备的公差标准设置，按键与面板开孔的单边间隙控制在0.2mm，碟仓门与前面板出仓口的周边间隙均匀控制在0.3mm，完全符合消费类影音设备的外观装配精度要求。内部结构预留了电源板、伺服解码板、音频输出板的安装固定柱位置，固定柱高度统一设置为8mm，保证电路板与机箱底板之间留有足够的走线空间，

　　同时避免电路板直接接触金属底板造成短路风险。散热设计上，机箱底板对应电源板、驱动芯片的位置预留了阵列式通风散热孔，孔径3mm，孔间距8mm，既保证设备长时间工作时内部热量可以自然散出，也能避免外界杂物通过散热孔进入机箱内部。前面板的显示屏区域采用深色半透明亚克力滤光片，厚度2mm，通过卡扣结构固定在面板内侧，既可以清晰显示屏幕内容，也能在设备关机状态下保持前面板外观的整体性，符合复古影音设备的外观设计风格。整机的外观表面采用黑色磨砂细纹理处理，不易残留指纹与使用划痕，适合长期在居家环境中使用，前面板的丝印标识位置、大小均按照实际设备的比例还原，操作标识清晰易懂，用户无需查阅说明书即可快速掌握常用操作。
