剑桥音频黄玉SR10高保真功放结构设计

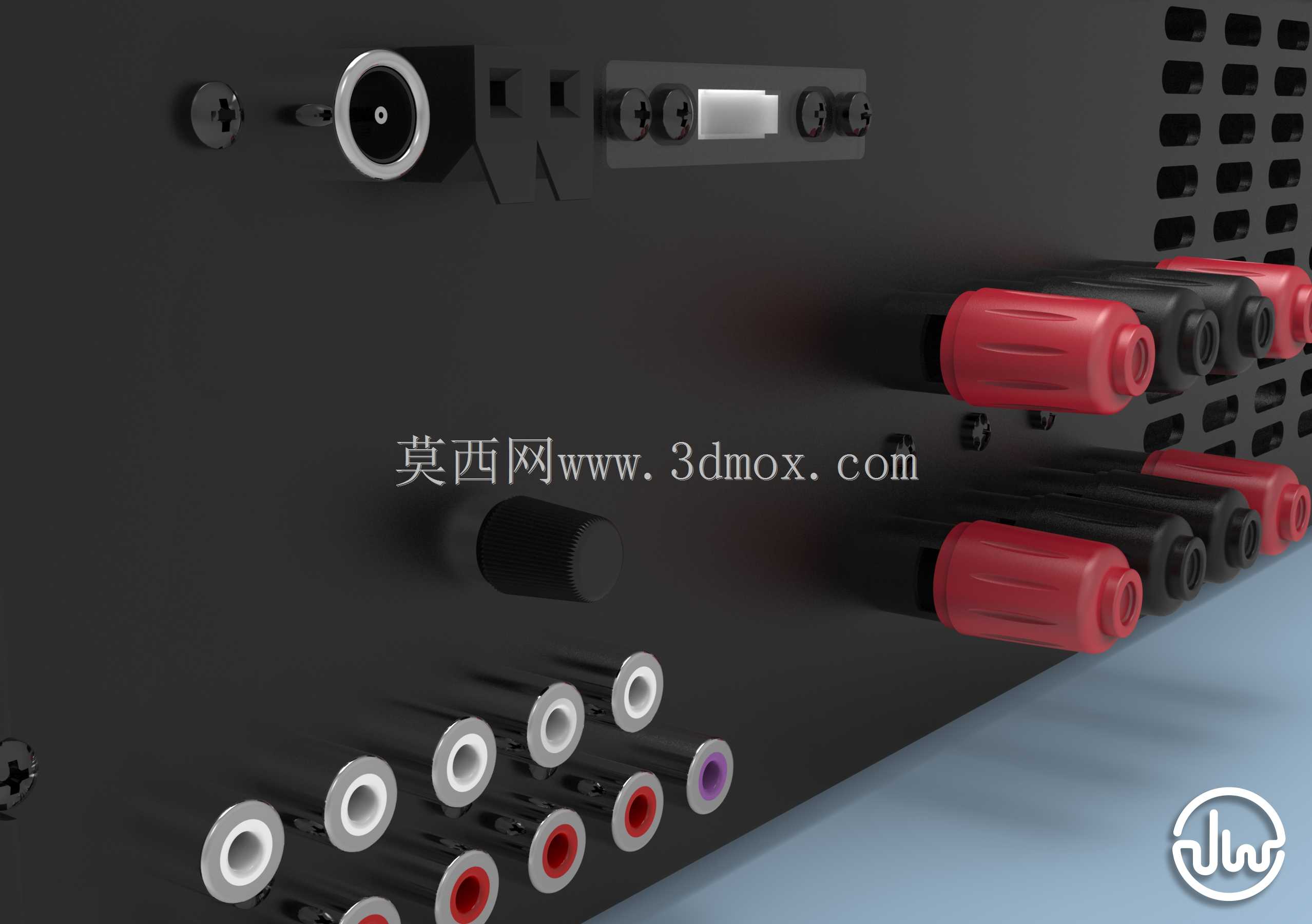

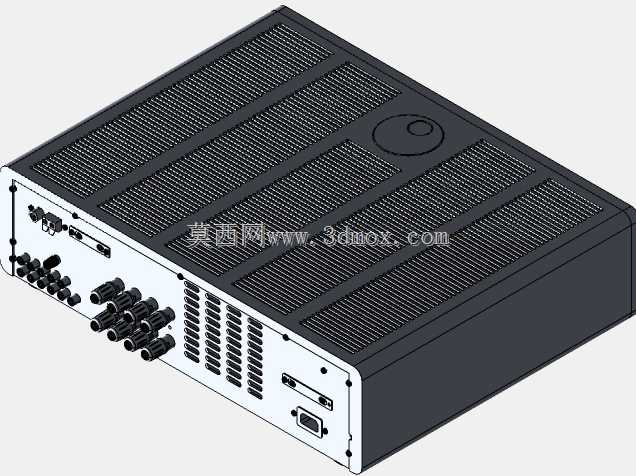

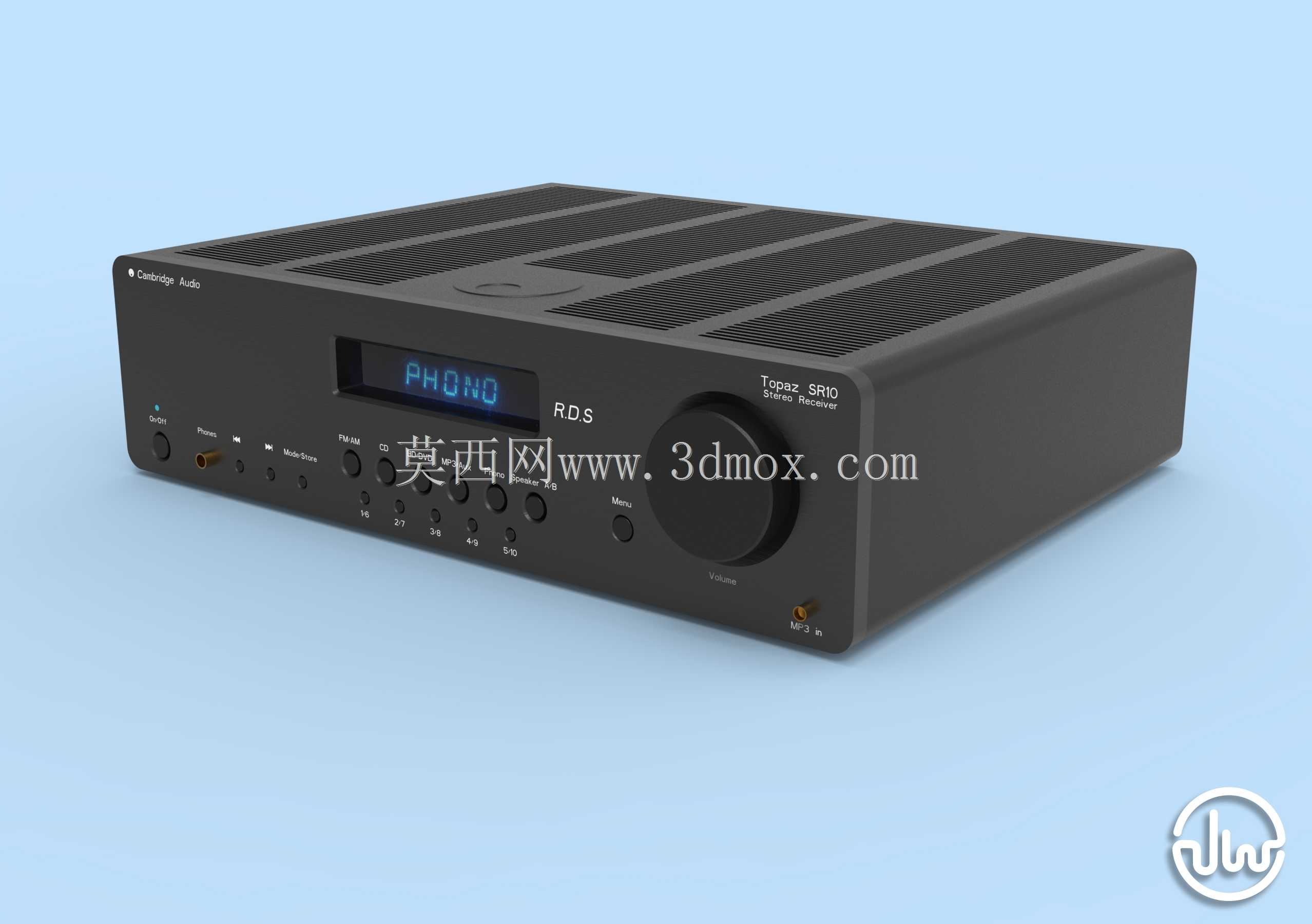

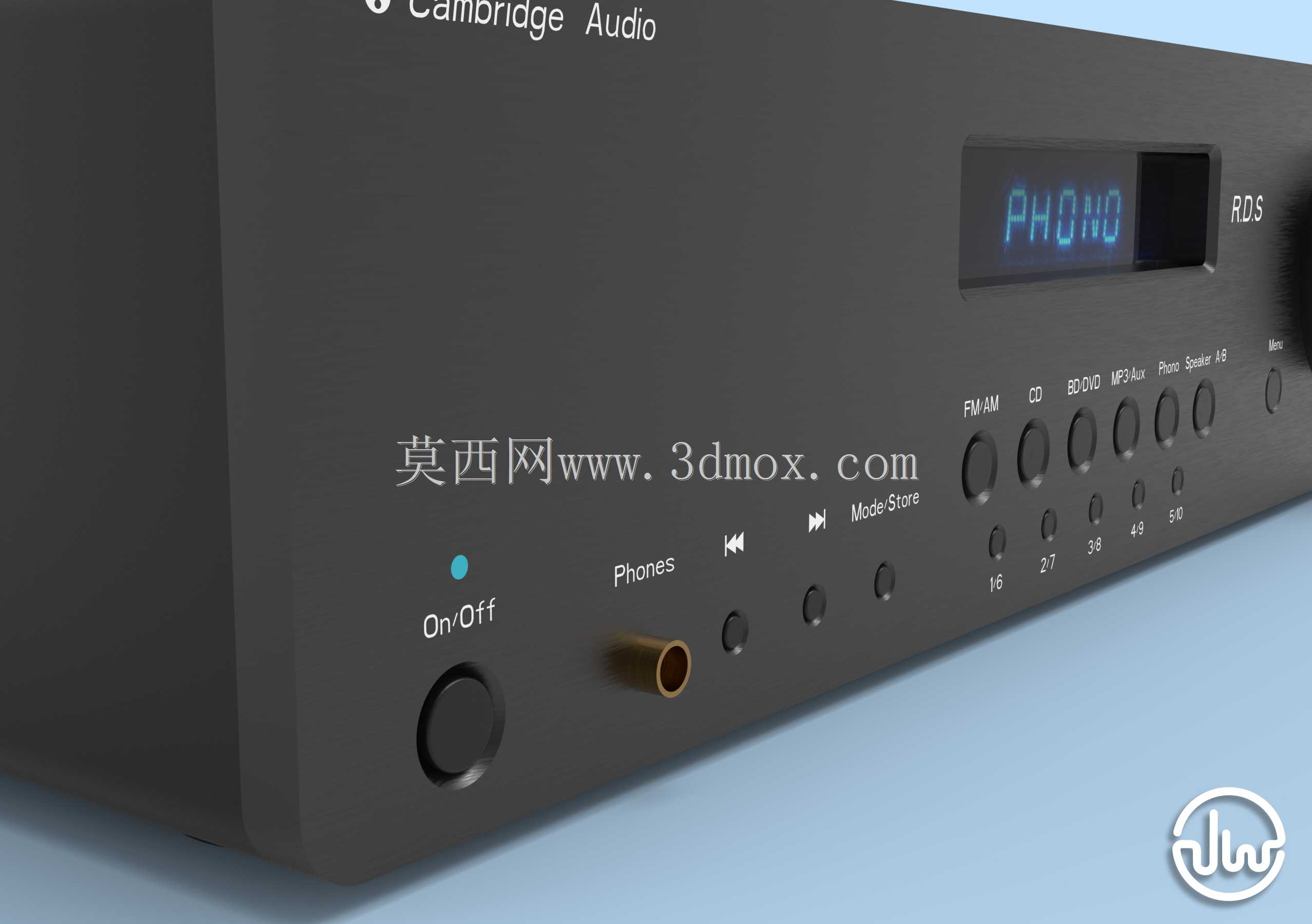

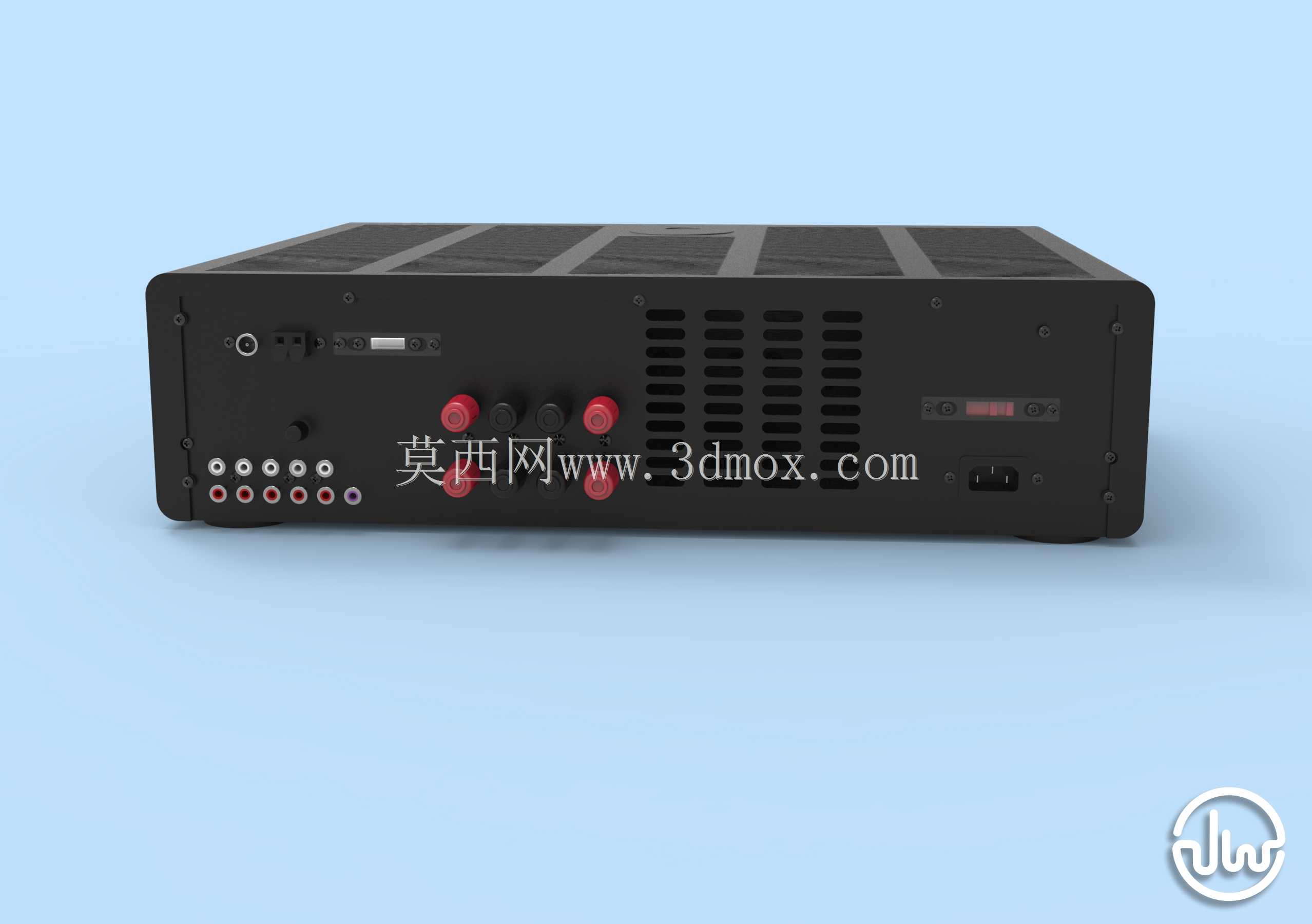

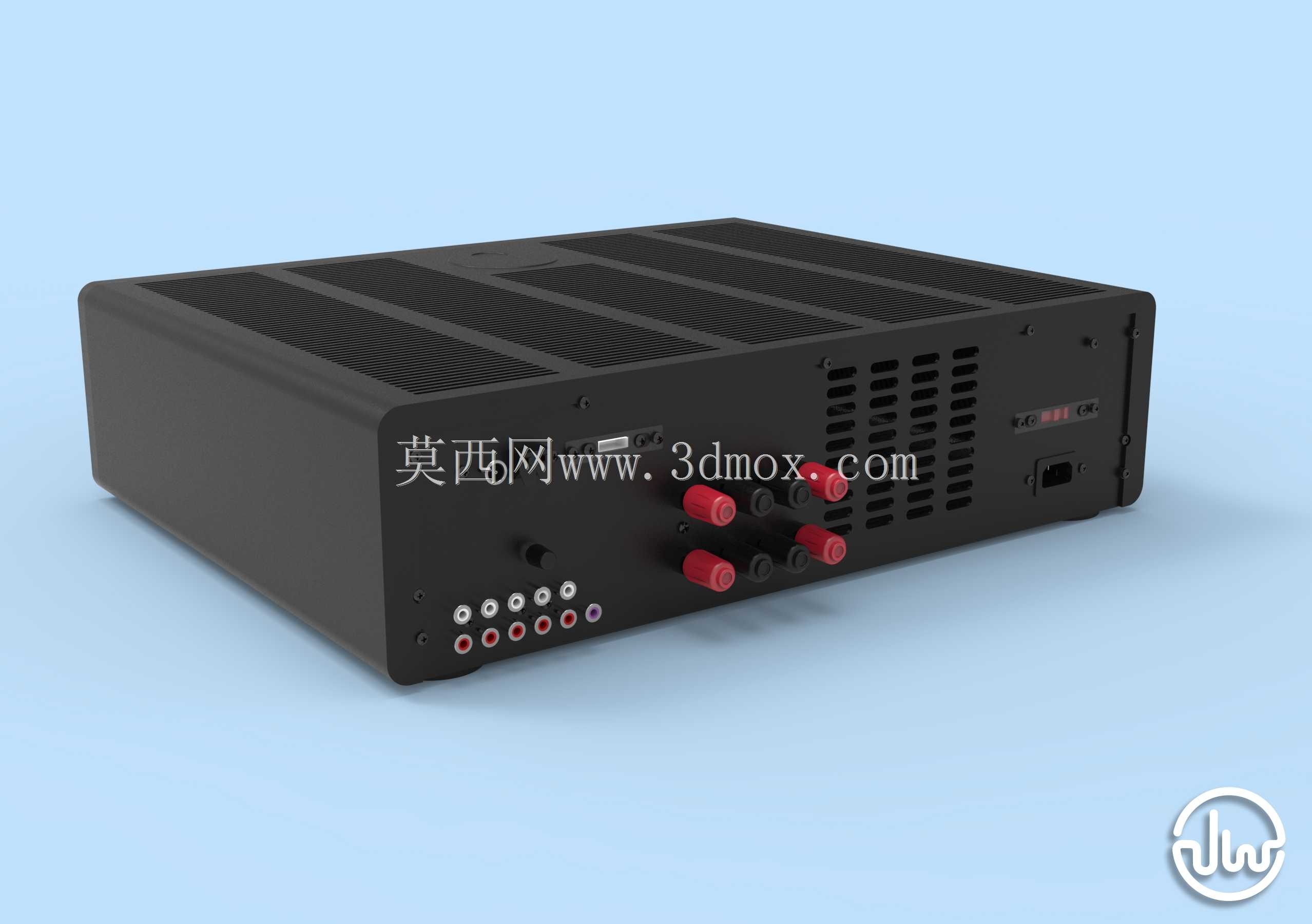

这款音频功率放大器的三维结构设计，完全围绕家用高保真音频重放场景展开，适配桌面摆放、小型影音柜嵌入等常见家用音频设备安装场景，可直接对接黑胶唱机、CD播放器、数字音频转盘等前端音源，为无源音箱提供足够的功率输出，满足小到十余平米书房、大到三十平米客厅的音频重放需求。从功能布局来看，前面板集成了音源切换按键、音量调节旋钮、6.35mm耳机输出接口、RDS状态显示屏，所有操作控件的排布完全贴合用户日常操作习惯，常用的音量旋钮设置在面板右侧，尺寸偏大，旋转阻尼均匀，盲操作时可快速定位；音源切换按键按常用音源类型依次排布，按键行程适中，反馈清晰，显示屏采用低功耗段码屏，可实时显示当前音源、音量数值、收音状态等信息，屏幕倾斜角度经过反复调整，坐姿状态下无需起身即可清晰读取显示内容。整机外壳采用一体弯折的金属钣金结构，顶部设计有多条平行的散热通风格栅，格栅的开孔宽度、间距经过热仿真验证，既可以保证内部功率放大电路工作时的热量自然对流散出，又能避免异物掉入机内造成电路短路，外壳边角做了小半径圆角处理，既保留了整机方正硬朗的专业音频设备质感，又能避免搬运、安装过程中锐边划伤操作人员。从安装边界来看，整机宽度适配标准影音设备层板的通用尺寸，深度预留了后部接线的操作空间，摆放时后部无需紧贴墙面，可留出足够的音频线、电源线弯折半径，底部设计有四个凸起的橡胶脚垫，既可以垫高机身保证底部空气流通辅助散热，又能起到防滑、减震的作用，避免大音量播放时机身与放置台面产生共振影响音质。内部结构采用分层布局，功率放大电路设置在靠近后部散热片的位置，音源切换、前级放大电路设置在靠近前面板的位置，强弱电区域做了物理隔离，避免电路之间的信号干扰，所有接口的固定位都设计了加强筋结构，频繁插拔线材时不会出现接口松动、电路板变形的问题。建模过程中完全还原了实物的装配关系，外壳的卡扣位置、螺丝固定柱的尺寸、内部元器件的避让空间都做了精准复刻，可直接用于同类音频功放产品的结构参考、外壳改装设计，也可用于影音场景的三维可视化搭建素材。
