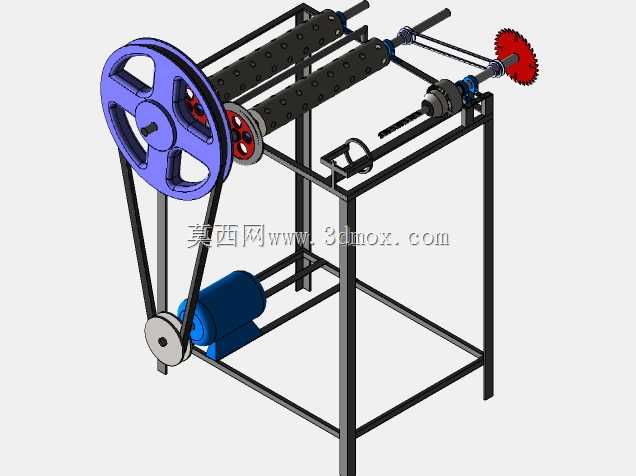

半自动椰果脱壳水壳分离加工设备结构

这款设备主要面向热带农产品初加工场景，适配中小型椰制品加工坊、产地集散处理点的作业需求，专门解决老椰加工环节中人工脱壳效率低、劳动强度大、壳肉分离破损率高的痛点，替代传统手工敲壳、撬肉的作业模式，单工位即可完成椰壳剥离与硬壳、椰肉的初步分离工序，适配直径范围80mm-140mm的成熟老椰果，无需额外定制多规格夹具即可覆盖市面主流加工椰果的尺寸区间。从结构设计逻辑来看，整体采用方管焊接一体式机架作为承载基体，底部预留120mm高度的安装调节支脚空间，可适配车间水泥地面、防滑钢平台等不同安装基面，机架整体长宽尺寸控制在900mm*650mm范围内，整机高度约1100mm，刚好匹配成年作业人员站立操作的人机工程高度，无需额外配置操作站台即可直接上线使用，设备侧边预留电机安装位与传动带张紧调节余量，后期维护更换传动件时无需拆解主体机架结构。核心作业单元采用双平行带钉辊轴作为执行构件，辊轴表面排布硬质合金凸钉，凸钉伸出高度根据椰壳厚度设计为8mm，既能卡入椰壳表层带动椰果转动进给，又不会刺穿椰肉层造成原料损耗，双辊轴的间隙可通过端部的调节螺母在30mm-70mm区间内调整，适配不同壳厚的椰果加工需求；动力传递路径从底部的驱动电机出发，通过三角带将动力传递至侧边大直径带轮，带轮与主动辊轴直连，再通过端部的链轮传动结构带动从动辊轴做差速转动，差速设计可让椰果在两辊之间被辊轴凸钉撕扯开外层硬壳，同时借助转动过程中的离心作用让剥离的椰壳碎块从辊轴间隙下方落出，实现壳与果的自动分离。设备进料端设置简易导向托槽，作业人员只需将预处理过毛茬的椰果放置在托槽上推入辊轴间隙即可，无需手扶跟进，出料端对应设置倾斜导板，脱壳完成的椰果会顺着导板滑落到接料容器内，整个作业过程无需复杂操作培训，普通工人熟悉十分钟即可独立上岗。传动部位的带轮、链轮外侧均预留了安全防护罩的安装孔位，实际投产时加装钣金护罩即可满足车间安全生产的防护要求，辊轴组件采用两端带座轴承固定在机架横梁上，轴承座位置开有长条形调节孔，既可以调整辊轴平行度，也能在辊轴磨损后快速更换备件，大幅降低设备后期的运维成本。
