双槽V型三角带轮传动结构设计

　　这套带传动结构在常规工业传动场景里的适配性很广，从中小型输送线的动力传递，到机床辅机、农用加工设备的减速传动段都能见到同类结构的应用，核心是靠三角带的楔面摩擦实现动力在两根平行轴之间的传递，相比平带传动能提供更大的摩擦力矩，过载时还能通过打滑保护后端传动件不被冲击载荷损坏。设计这套结构的时候，首先要确定的是两轴的中心距边界，中心距过小会导致带的包角不足，传动时容易打滑丢转，中心距过大则会让带在运行过程中出现上下颤振，高速工况下还会加剧带的疲劳损耗，这套结构的中心距取值刚好匹配对应型号三角带的长度公差范围，安装时不需要额外加装张紧轮就能满足初张紧力的要求，减少了额外的安装配件成本。

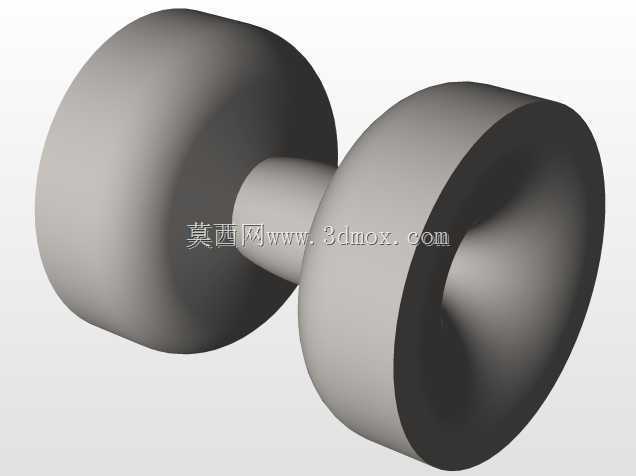

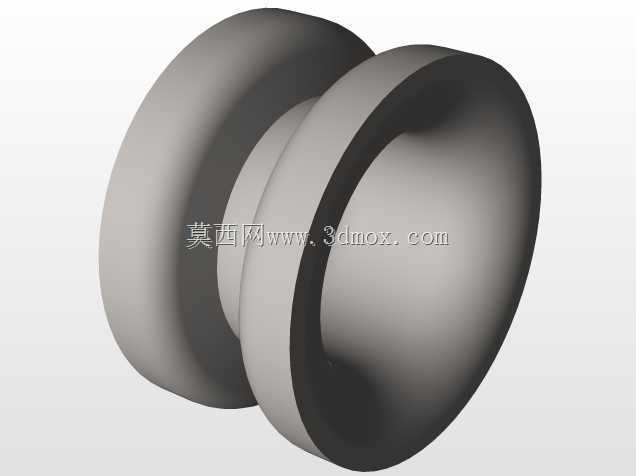

　　带轮的槽型是严格对应V型三角带的截面尺寸设计的，槽角的取值匹配带的弯曲变形特性，当带绕在带轮上发生弯曲时，带的截面楔角会因为外层拉伸内层压缩发生小幅变化，槽角做对应修正后能让带的侧面和轮槽完全贴合，避免局部应力集中导致带的早期磨损。两个带轮的直径配比是根据传动比要求确定的，小带轮的直径没有低于对应型号三角带的最小许用直径，避免带在小轮上弯曲应力过大，大幅缩短带的使用寿命，大带轮的直径也控制在合理范围内，不会因为外圆尺寸过大导致传动结构整体占用空间超标，影响设备整体布局。轮槽的表面粗糙度做了对应控制，太光滑会导致摩擦系数不足传动效率下降，太粗糙则会快速磨损带的接触面，加快带的老化失效。

　　带轮的安装轴孔和键槽尺寸是按通用标准轴径设计的，能直接和常规输出轴的电机、减速器输出端配合，不需要额外做轴套转接，安装时只要保证两个带轮的端面共面，就能避免带在运行过程中出现偏磨、掉带的问题。三角带本身的选型是根据传递功率、小轮转速确定的型号，带的根数这里选用单根就能满足额定载荷下的动力传递需求，结构更紧凑，日常维护更换也更方便，不需要考虑多根带之间的长度匹配、受力不均的问题。

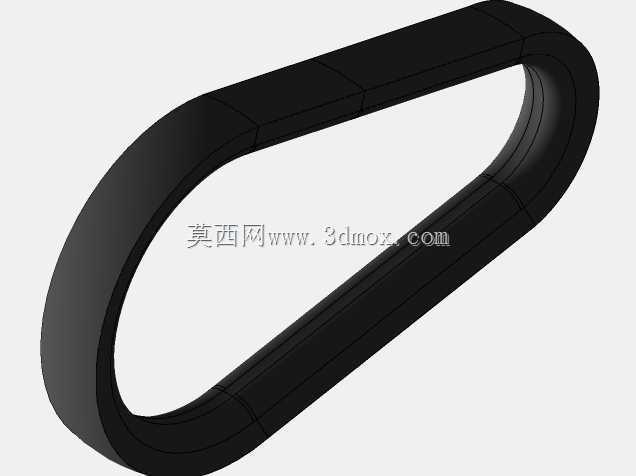

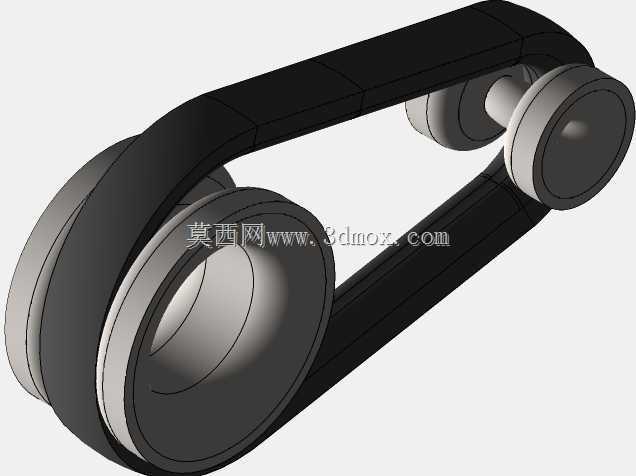

　　在实际安装调试的时候，初张紧力的控制很关键，张紧力过大会加剧带的拉伸疲劳，同时会加大轴和轴承的径向载荷，缩短轴承的使用寿命，张紧力过小则会导致传动打滑，传动效率下降还会让带温升高加速老化，这套结构的中心距设计预留了小幅调整余量，安装时可以通过微调电机安装位置来调整张紧力到合适区间。日常运行过程中，带的工作温度要控制在合理范围，避免和油污、腐蚀性介质接触，防止带的橡胶材质被腐蚀开裂，这套结构没有额外的护罩设计预留，实际设备集成时可以根据安全规范加装对应防护外罩，防止运行过程中异物卷入或者人员误触。从结构建模的角度来说，带轮的建模重点在轮槽的截面轮廓绘制，要保证槽角、槽深、槽的工作面尺寸完全符合标准参数，阵列轮槽的时候要保证槽之间的间距均匀，三角带的建模要贴合两个带轮的包络路径，还原带安装后的自然弯曲形态，装配时要保证带和轮槽的配合位置准确，没有错位或者干涉，整体装配完成后可以直接用于传动结构的运动仿真，验证传动比、运动干涉情况，也能直接导出工程图用于生产加工。
