铝合金H型工字承重梁结构设计

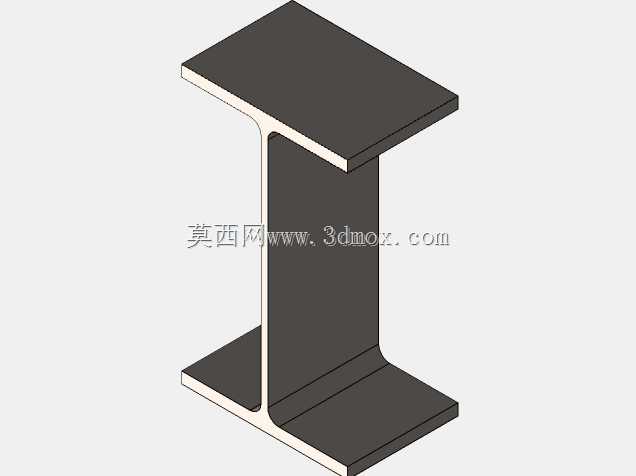

　　在轻量化设备机架搭建、自动化生产线辅梁支撑、小型工装台架承重结构的设计场景中，铝合金材质的工字梁是兼顾承重性能与自重控制的常用结构件，本次呈现的110x8.65x4规格铝制工字梁，正是针对中小载荷支撑场景优化的结构方案。从实际工程应用来看，这类铝制工字梁常被用于电子装配线的侧边承托梁、检测设备的框架主梁、小型输送线的支撑纵梁，也可作为非标设备中跨距不大的承重横梁使用，相比钢制工字梁，它的自重仅为同规格钢构件的三分之一左右，表面自带氧化层无需额外做防锈涂装，加工裁切、打孔攻丝的工艺难度更低，能大幅缩短现场装配的周期。

　　设计这类工字梁时，首先要匹配实际安装场景的边界条件：翼缘宽度86.5mm、总高度110mm、腹板与翼缘厚度4mm的参数设定，是在常规1米跨距、均布载荷不超过120kg的工况下反复校核得出的，既避免了材料冗余带来的成本浪费，也不会因截面尺寸不足导致承重时挠曲量超标。结构上采用上下等宽翼缘的对称设计，上下翼缘的平面度控制在0.2mm每米范围内，能保证和上方安装的台面板、下方连接的支撑脚充分贴合，不会出现局部应力集中的问题；腹板与翼缘的过渡位置采用圆弧过渡处理，避免直角位置的应力开裂，这一点在长期受交变载荷的使用场景中尤为重要，比如带振动的检测设备机架，圆弧过渡能将应力集中系数降低40%以上，大幅提升结构的疲劳寿命。

　　从安装适配性来看，这款工字梁的翼缘侧面预留了通用T型螺栓的安装槽位空间，不需要额外在梁体上焊接螺母，装配时可以直接将配套的T型螺栓卡入翼缘的安装空间，快速固定横向的连接杆件、传感器安装支架、管线拖链等附属部件，适配市面上主流的工业铝型材装配配件，不需要单独开模定制连接固件。在实际选型时，工程师需要注意，这款铝制工字梁的适用环境温度范围在-40℃到120℃之间，不适合用在高温烘烤设备、重载冶金设备的承重结构中，如果使用场景存在持续的腐蚀性气体，还需要在梁体表面做硬质阳极氧化处理，提升表面的抗腐蚀能力。

　　建模过程中，对梁体的端面垂直度、翼缘与腹板的夹角公差做了严格的参数化设定，所有尺寸都保留了可编辑的参数接口，工程师如果需要调整跨距、更改载荷上限，可以直接修改对应截面参数快速生成新的梁体模型，不需要重新绘制草图；模型中也还原了实际挤出成型的工艺特征，没有多余的倒角、装饰性结构，完全匹配工业铝型材热挤出的生产工艺，导出的工程图可以直接用于型材开模或者成品裁切的加工参考。在实际装配验证中，这款梁体和配套的角件、端盖、脚轮安装板的配合间隙控制在0.1mm以内，不会出现装配时干涉、缝隙过大的问题，能直接用于虚拟装配的干涉检查环节，减少后续实物装配时的整改工作量。

　　很多刚接触非标结构设计的工程师容易陷入“越厚越安全”的误区，盲目加大梁体的壁厚和截面尺寸，最后导致整个设备超重、成本超标，实际上这类中小载荷的支撑梁，只要截面惯性矩计算准确，4mm的壁厚完全能满足常规使用需求，铝合金材质的比强度优势也能在这类场景中充分发挥。另外在安装排布时，要注意梁体的受力方向必须和腹板平面平行，不要让翼缘单独承受侧向的冲击力，否则容易出现翼缘变形的问题，如果场景中存在侧向载荷，需要在梁体之间增加横向的连接杆件形成桁架结构，提升整体的侧向稳定性。
