水力驱动涡轮叶轮结构三维设计

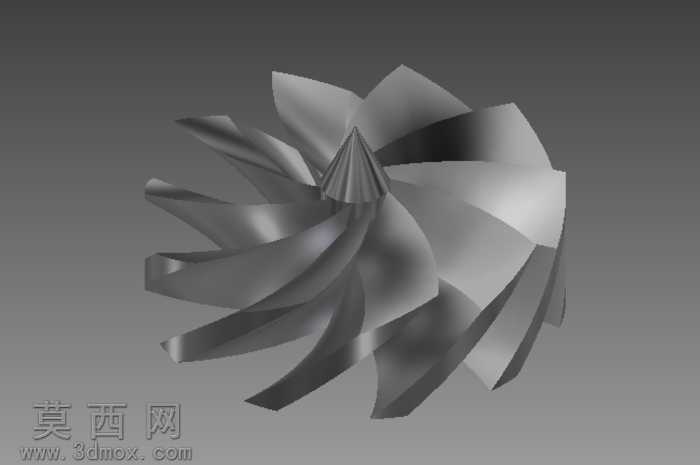

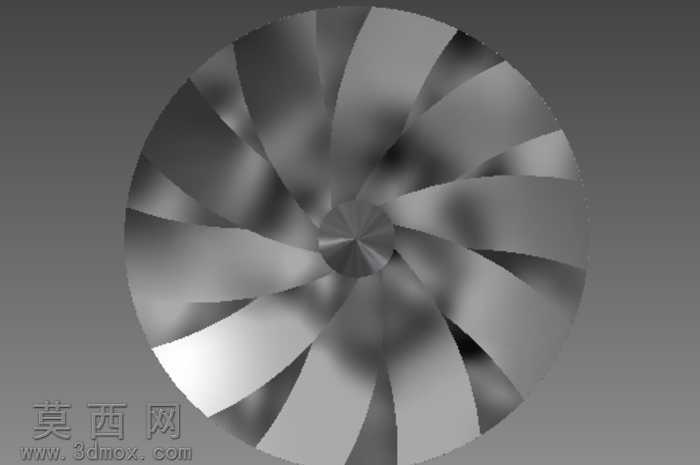

本作品为水力驱动式涡轮叶轮的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定叶轮中心锥形导流端的锥度参数与基准轴线，以中心轴线为阵列基准，逐片构建扭曲型叶片的三维曲面：叶片从轮毂根部向外缘延伸过程中，采用渐变扭转角设计，进水端叶片曲面做导圆顺滑处理，可降低水流冲击的能量损耗，出水端叶片边缘做薄化处理，保障水流推动叶片转动时的力矩传递效率。建模过程中对叶片与中心轮毂的衔接位置做了一体化布尔合并处理，消除拼接缝隙，还原整体式叶轮的结构特征，避免应力集中的结构缺陷。渲染阶段采用金属哑光材质模拟不锈钢加工质感，对叶片曲面做光影分层处理，清晰呈现叶片的扭曲弧度与曲面流畅度，背景采用中性深灰色调突出叶轮主体结构，通过多角度光影投射展现叶片间的错落排布关系，完整呈现叶轮的空间结构形态。设计思路上区别于常规风冷电机配套的风扇叶片，该涡轮并非适配风冷散热场景，而是针对水流推动的做功场景开发，可适配小型溪流等自然水流的动能捕获需求，既可以通过3D打印方式快速制作实体样件用于功能验证，也可适配常规机加工工艺完成金属材质的成品加工，结构具备良好的兼容性，可便捷适配不同小型水力动力装置的装配需求，叶片的数量、扭转角度、轮毂直径等参数均保留可编辑空间，可根据实际应用场景的水流量、转速需求做快速参数调整，无需重构整体模型即可完成适配性修改，大幅提升了模型的复用价值。
