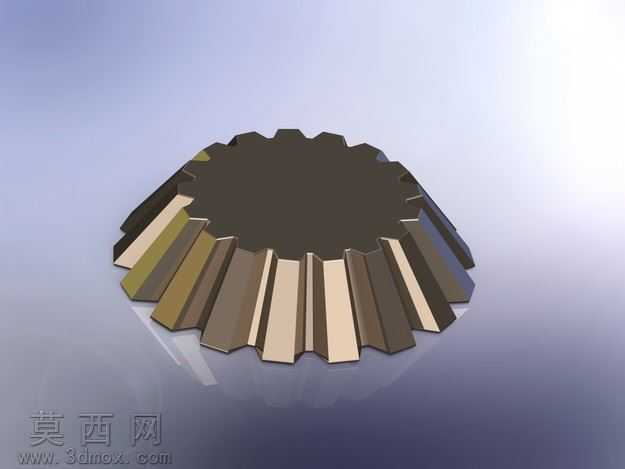

工业传动用标准直齿锥齿轮三维建模作品

本锥齿轮三维模型采用专业三维建模软件构建，建模过程严格遵循直齿锥齿轮的啮合传动原理，以节锥、分锥、根锥、顶锥的几何参数关系为核心基准，精准还原锥齿轮的结构特征。建模初期先完成参数化草图绘制，确定齿轮的模数、齿数、分锥角、齿顶高系数、顶隙系数等核心设计参数，通过旋转特征生成锥齿轮的轮坯基体，保证轮坯的锥面角度、轮毂厚度、安装轴孔尺寸完全符合机械设计标准要求。齿形建模阶段，采用渐开线齿廓生成逻辑，结合锥齿轮的背锥展开原理，将球面渐开线近似转换为平面渐开线进行齿形轮廓绘制，通过阵列特征完成全部轮齿的均匀排布，每一个轮齿的齿厚、齿高、齿向倾斜角度都经过参数校验，确保相邻轮齿的间距一致，齿面过渡平滑无几何畸变。模型完成基础建模后，对轮齿与轮坯的衔接位置做了圆角过渡处理，消除尖锐棱角，还原实际机加工零件的工艺特征，同时对安装轴孔、键槽等装配结构做了精细化处理，保证轴孔的同轴度、键槽的尺寸公差符合装配设计要求。材质渲染阶段，为模型赋予了合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟实际工业齿轮经过调质处理后的金属表面质感，通过光影渲染突出轮齿的立体感与结构细节，清晰展现齿面的曲面形态与轮齿的排布规律。本模型完整还原了直齿锥齿轮的结构特性，可用于相交轴传动场景的机构运动仿真、装配干涉检查、机械结构教学演示等场景，建模过程中保留了参数化设计的可编辑特性，可根据实际传动需求调整模数、齿数、传动比等参数，快速生成适配不同工况的锥齿轮模型，为机械传动系统的设计研发提供可靠的三维数字模型支撑。
