适配Pilot G2笔芯的可3D打印按动伸缩笔结构

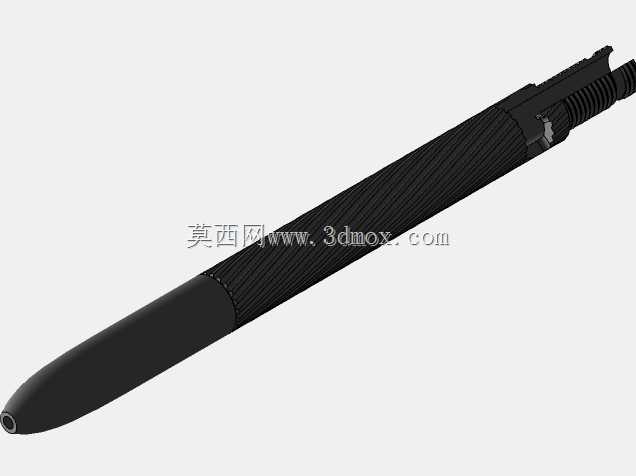

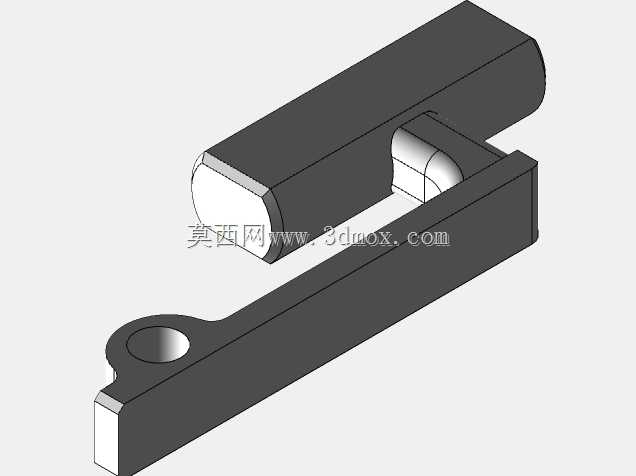

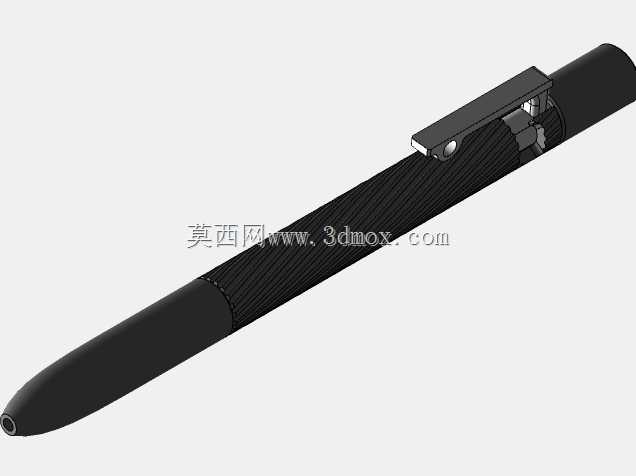

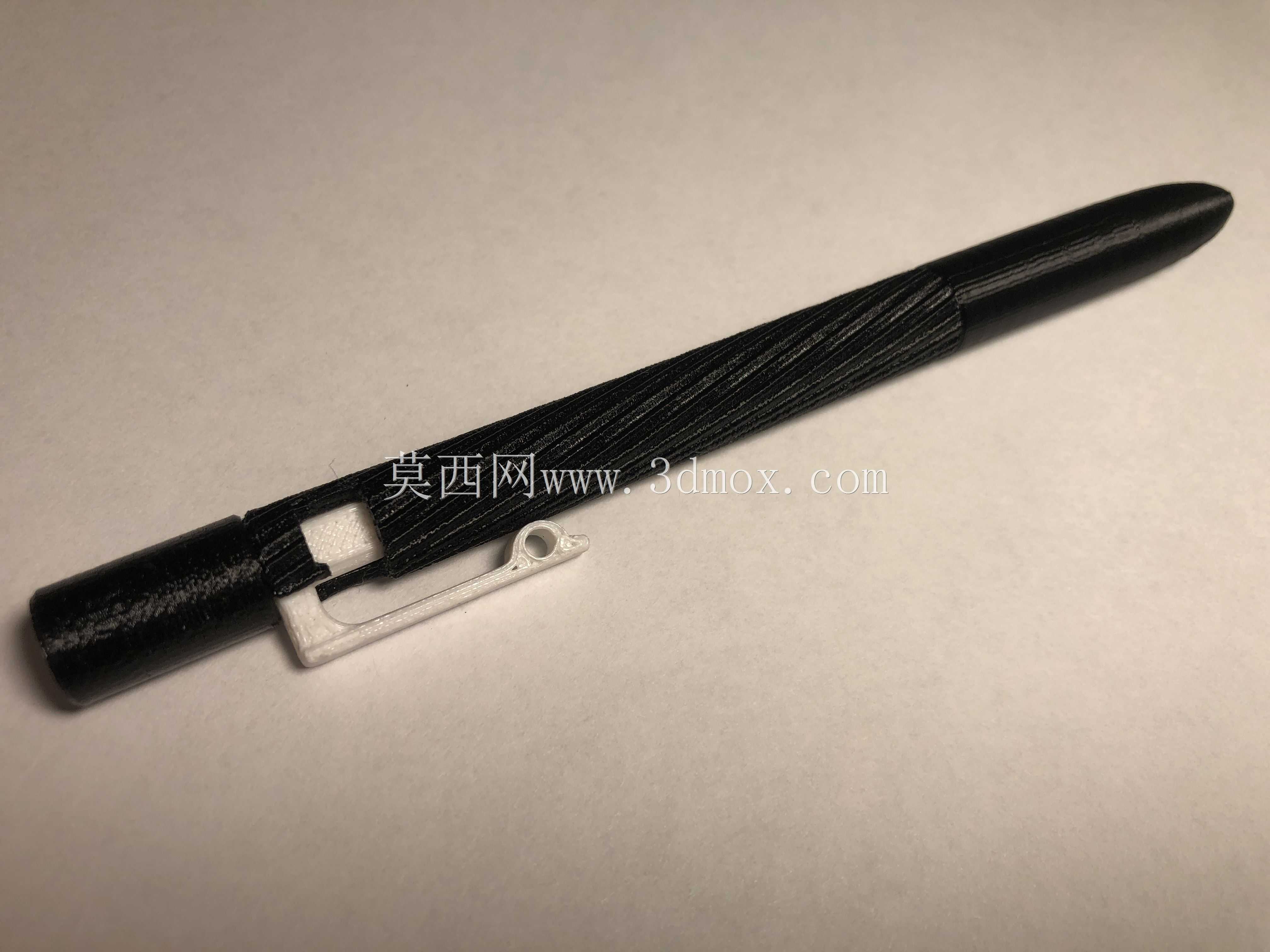

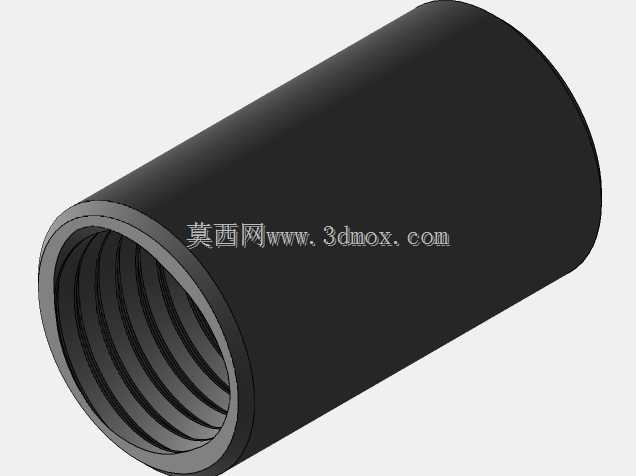

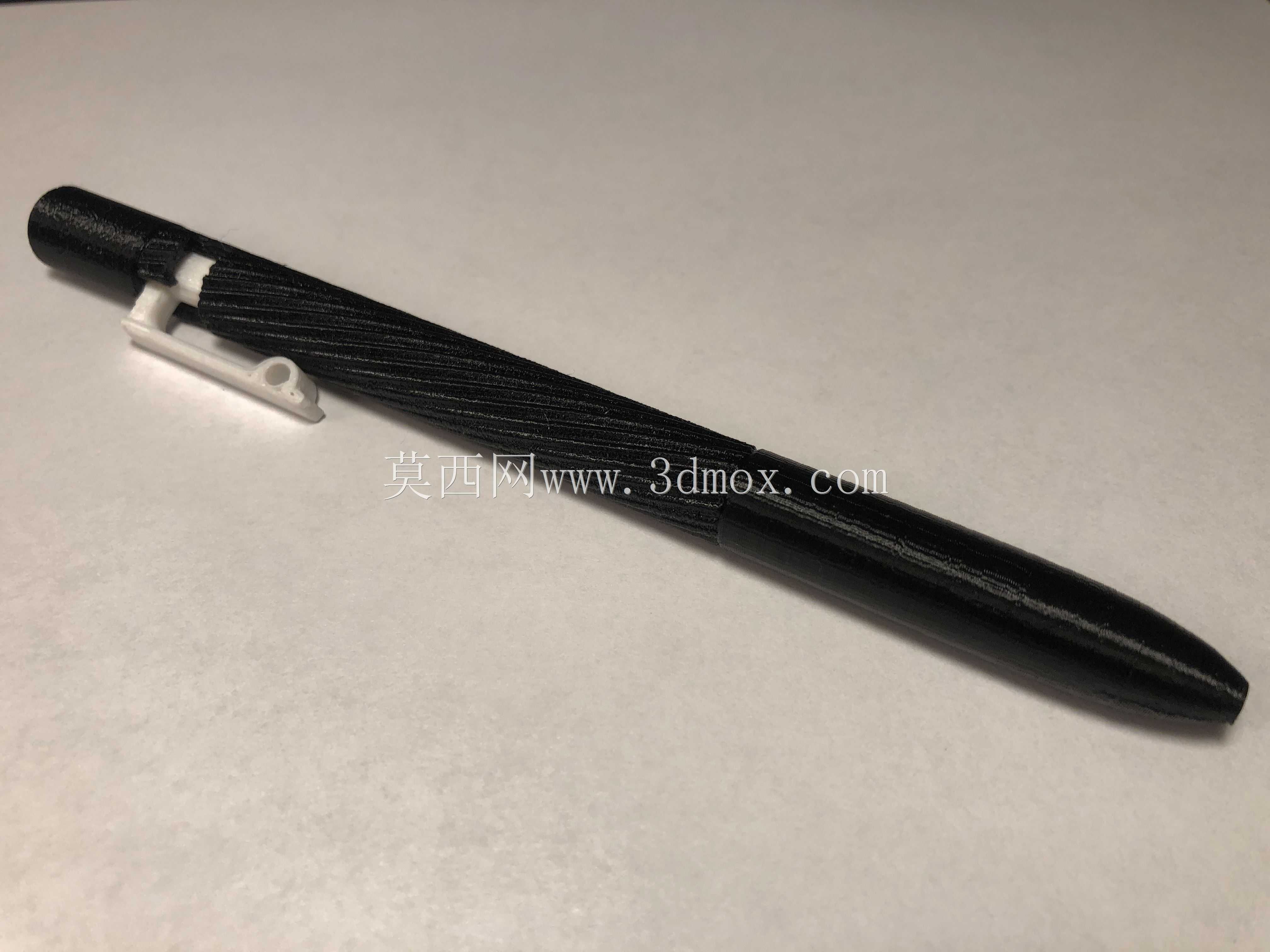

日常办公、学生学习场景中，书写笔是高频使用的随身工具，传统量产按动笔多采用注塑开模工艺生产，开模成本高、迭代调整周期长，而这款可通过3D打印制作的伸缩笔结构，刚好适配小批量定制、个人DIY制作的需求，无需开模即可完成整笔组装，适合文创定制、创客教学、个人专属文具制作等场景使用。这款伸缩笔的核心功能是通过按动动作实现笔尖的伸出与回缩，结构上没有采用传统按动笔常见的独立按动顶帽，而是将笔夹与螺栓动作的回缩机构做了一体化设计，按压笔夹对应位置即可触发伸缩动作，同时笔夹保留了常规的夹持功能，可稳定夹在笔记本、口袋边缘，避免笔身滑落丢失。整笔的功能部件除了3D打印的结构件之外，仅需搭配一根通用规格的复位弹簧即可完成组装，笔芯完全适配Pilot G2系列的通用填充规格，涵盖Pilot Precision V5、V7等常见的同规格中性笔芯，用户无需定制特殊规格笔芯，替换耗材获取门槛极低。设计过程中充分考虑了3D打印的工艺特性，针对不同部件的受力与装配需求，明确了各零件的打印摆放方向：笔身筒件打印时尖面朝上，搭配支撑材料即可保证内壁的装配精度，避免内壁出现层纹导致笔芯卡滞；笔帽部件打印时开放面朝上，可减少支撑材料的使用，同时保证笔帽与笔身的配合面精度；笔栓部件打印时长面朝下，可保证螺栓动作结构的表面光洁度，减少后续打磨工作量。打印时采用100%填充率、0.1mm层厚的参数设置，即可保证各部件的结构强度与装配精度，组装后各活动部件动作顺畅，无卡滞、松垮问题。从安装边界来看，整笔的外形尺寸与常规按动中性笔接近，笔身直径适配大多数常规笔套、笔袋的收纳尺寸，笔夹的夹持厚度适配常规笔记本封面、工装口袋布料的厚度，日常携带无突兀感。结构设计上各零件的配合公差预留了3D打印工艺的常见误差余量，普通FDM打印机即可完成所有部件的打印，无需高精度工业级3D打印设备，组装过程无需粘接剂，仅靠零件间的卡扣配合与弹簧的预紧力即可完成整笔装配，后期笔芯耗尽时可直接拆解替换，维护成本极低。
