亚克力基板齿轮传动指针式时钟结构

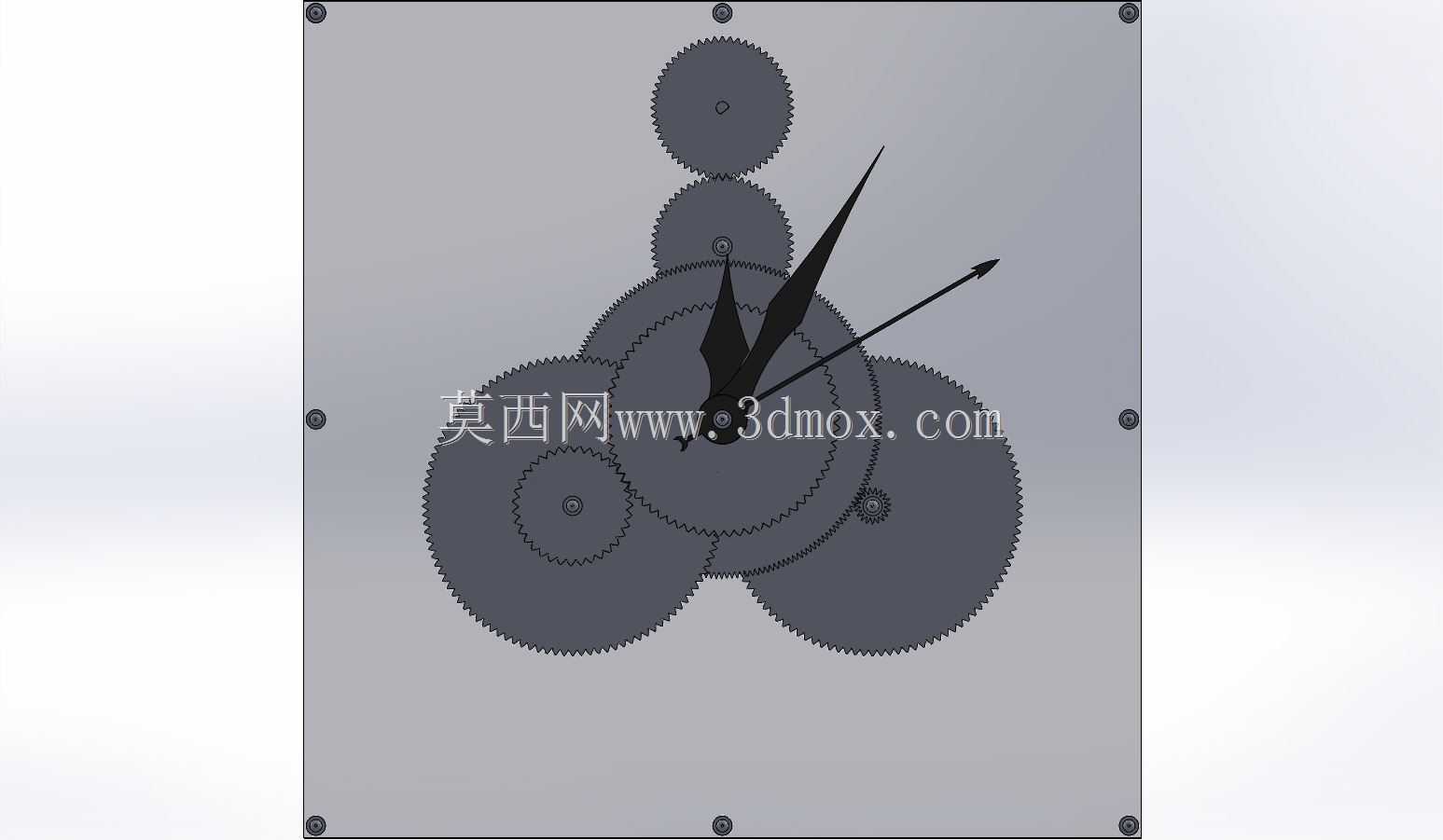

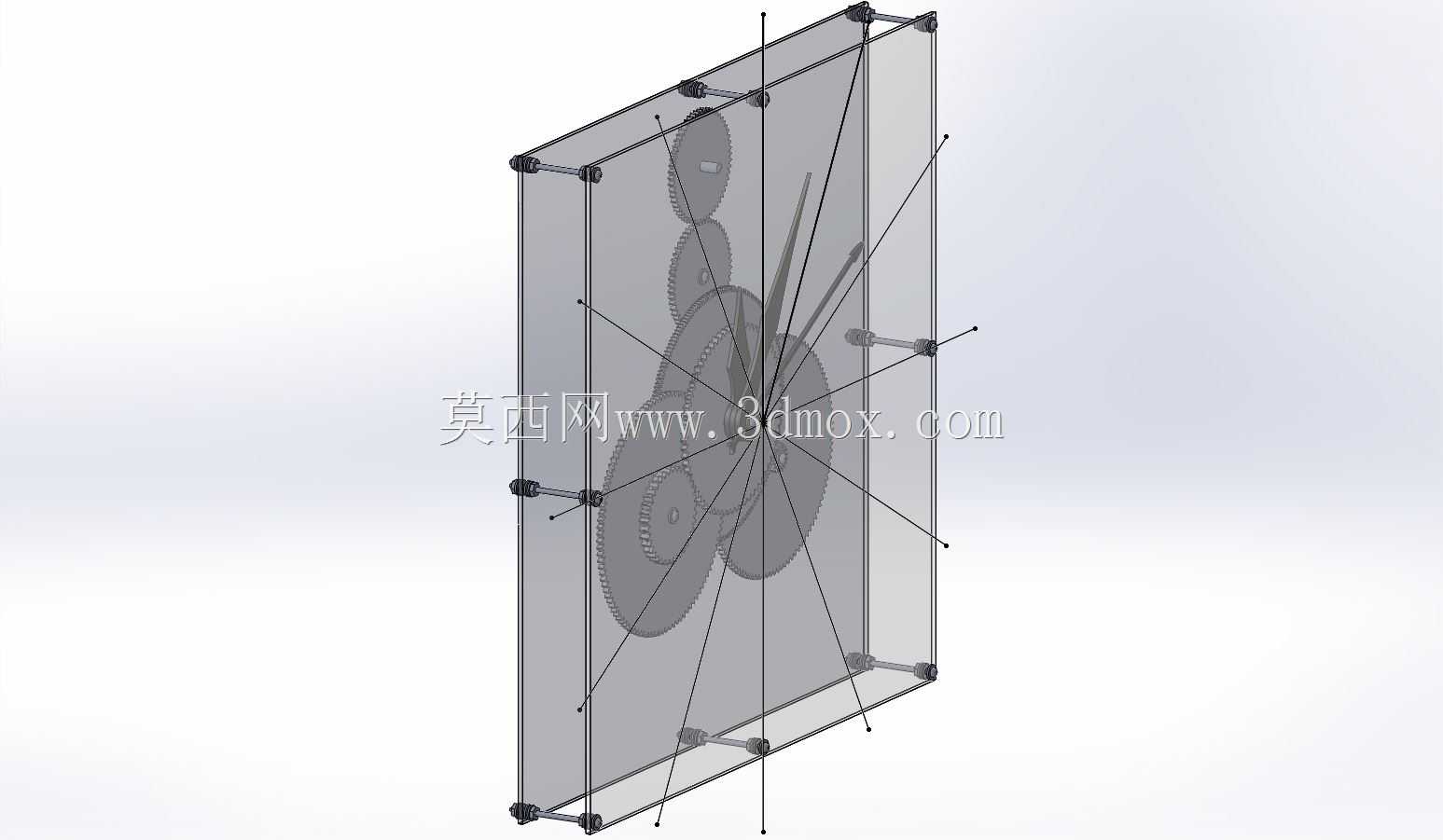

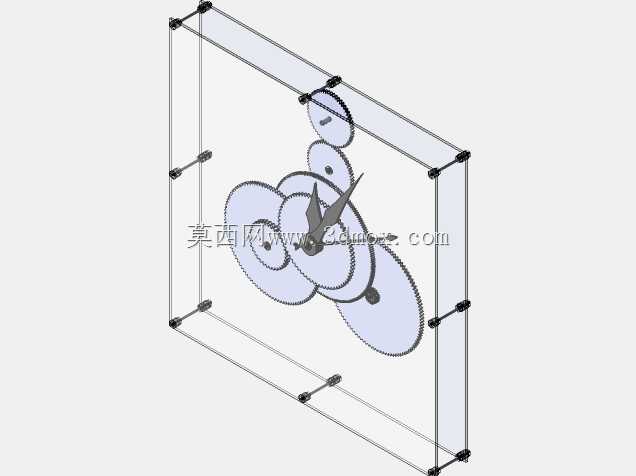

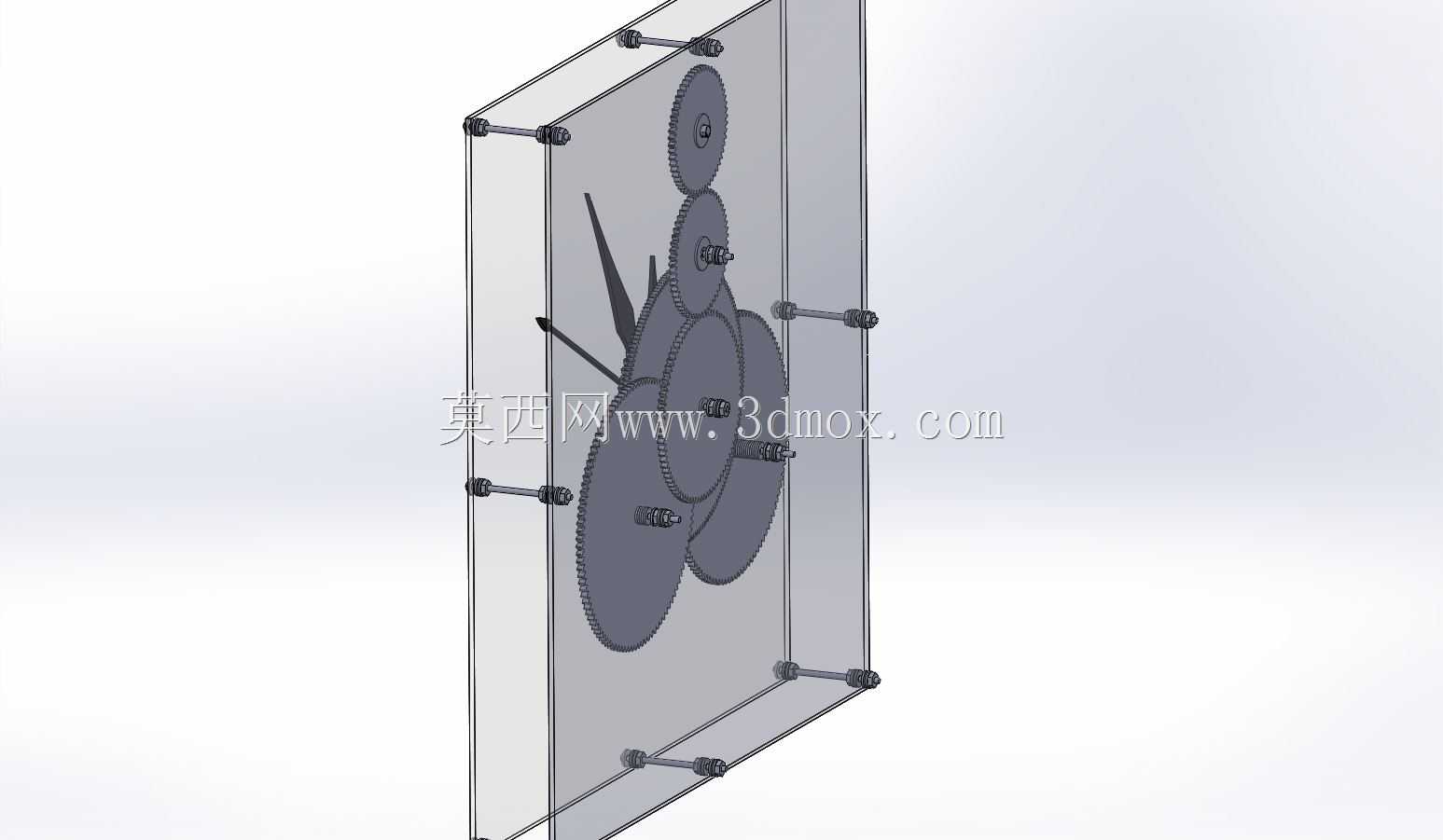

这套齿轮传动时钟结构，核心依托定轴轮系的精确传动比实现走时功能，可应用于桌面创意计时摆件、工科院校机械原理教学演示教具、创客空间手工制作项目等场景，相比普通石英钟，外露的齿轮结构能直观展示机械计时的传动逻辑，兼具实用计时与科普展示价值。整套结构的安装基板采用透明亚克力板材加工，板材厚度适配齿轮轴的安装深度，所有齿轮轴均采用过盈配合压装在基板的定位孔中，无需额外粘接即可保证轴的垂直度，避免齿轮啮合过程中出现偏载卡滞问题。走时动力输入端适配低转速微型电机，输入转速设定为1.5rpm，通过多级齿轮的齿数配比，将动力逐级传递至时针、分针、秒针三个输出轴，各轴的转速比严格遵循1:12:720的计时标准，保证走时精度符合日常计时需求。齿轮设计采用标准渐开线圆柱直齿齿形，压力角选取通用20度，模数根据传递扭矩选取适配值，齿面粗糙度满足低速传动要求，无需额外润滑即可长期平稳运转，齿轮布局采用中心轮组加周边惰轮的排布方式，在有限的基板空间内完成传动比分配，同时让外露的齿轮形成错落的视觉效果，兼顾传动功能与外观展示性。指针采用轻量化薄片结构，重心与转轴中心重合，避免转动过程中出现偏重导致的走时误差，指针与输出轴采用扁位配合，安装时无需额外粘接即可传递扭矩，后期维护拆卸也十分便捷。安装边界方面，整套结构的基板可根据使用场景裁切为方形或圆形，所有传动部件均布置在基板单侧，背面仅预留电机安装位与走线空间，整体厚度可控制在20mm以内，既可以直接放置在桌面作为摆件，也可以加装外框悬挂在墙面作为装饰挂钟。设计过程中优先考虑了加工可行性，所有齿轮与结构件均适配3D打印或激光切割加工工艺，普通创客用户无需高精度加工设备即可完成制作，齿轮啮合侧隙预留了0.1mm的加工余量，抵消加工误差带来的装配干涉问题，装配时只需按照轮系啮合顺序依次将齿轮压装到对应轴位，即可完成整套结构的组装，调试时只需确认电机转向与指针走时方向一致，无需复杂的参数校准即可正常走时。
