带快接端盖的卧式储水筒体结构设计

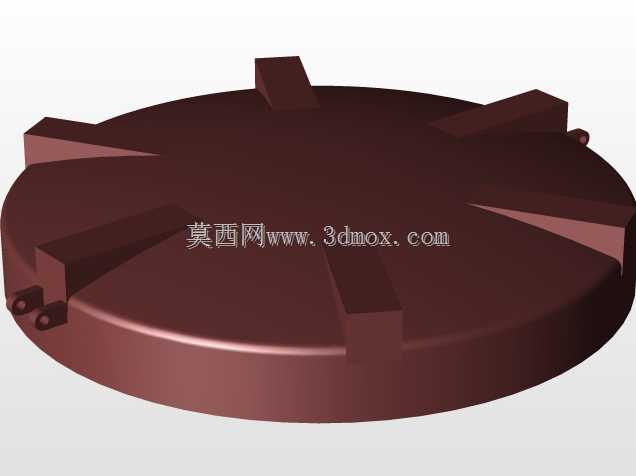

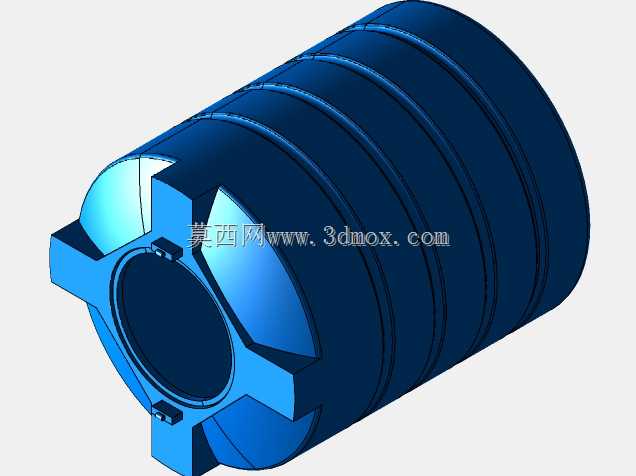

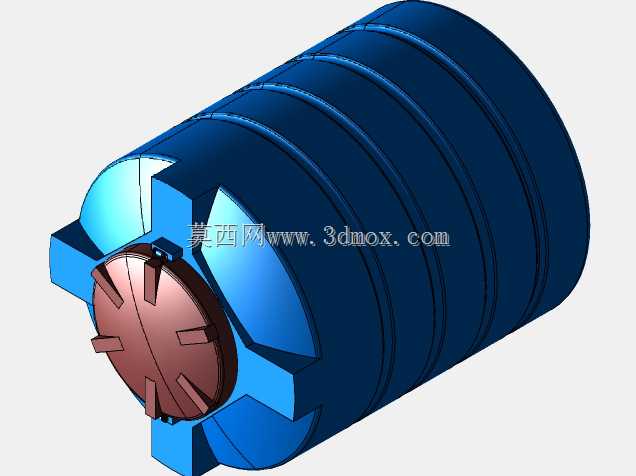

该储水筒体结构主要面向小型流体输送系统、移动式供水单元、小型工业冷却循环回路的储水环节使用，可作为系统中的稳压储水单元，承接前端进水与后端出水的流量波动缓冲，避免管路内出现水锤冲击或者供水压力骤变影响下游设备运行。从结构设计来看，整体采用卧式圆柱筒体布局，筒体外侧设置多道环形加强筋，这类加强筋并非装饰结构，而是在不额外增加筒体整体壁厚的前提下，提升筒体径向承压能力，降低筒体长期带压运行出现径向鼓胀变形的风险，同时环形筋也可作为筒体安装时的轴向定位基准，方便配套安装支架的卡装固定，减少安装时的额外定位工装使用。筒体一端采用快拆式端盖结构，端盖与筒体连接部位设计为多齿卡合结构，区别于传统的法兰螺栓连接，这种卡合结构无需逐个拧动螺栓，仅需旋转端盖较小角度即可完成锁紧或者拆卸，日常清理筒体内壁水垢、更换内置过滤组件时的操作效率更高，卡合齿的接触面做了斜面贴合设计，锁紧过程中会自动挤压端盖与筒体之间的密封胶圈，保证连接部位的密封性能，避免带压运行时出现渗漏。端盖中心位置预留了流体接口的安装平面，可根据实际使用需求安装进水接头、出水接头或者排污接头，接口周边的凸起结构可增强接口部位的结构强度，避免外接管路安装时的扭矩导致端盖局部开裂。设计过程中充分考虑了安装边界限制，筒体整体外径控制在适配常规小型设备安装舱室的尺寸范围，筒体长度可根据不同储水容量需求做同结构的系列化延伸，无需重新设计端盖与连接结构，降低系列化产品的设计成本。筒体的安装支撑位设置在两道环形加强筋之间的位置，支撑力可通过加强筋均匀传递到整个筒体壁面，避免局部应力集中导致筒体变形。在实际使用场景中，这类储水筒体可适配小型净水设备、工业焊机冷却循环系统、小型移动式喷淋设备的储水需求，相比立式储水结构，卧式布局的重心更低，设备运行过程中的稳定性更好，尤其是在移动类设备上使用时，可降低设备整体重心，减少移动过程中的晃动幅度。端盖的卡合结构做了防松脱设计，卡合到位后可通过定位销固定端盖旋转角度，避免设备运行过程中的振动导致端盖松脱出现漏水事故。筒体内部做了光滑圆弧过渡，没有直角死角，可减少内部积水残留，降低细菌滋生或者水垢沉积的概率，延长内部清理的维护周期。
