直列四缸内燃机缸体总成结构设计

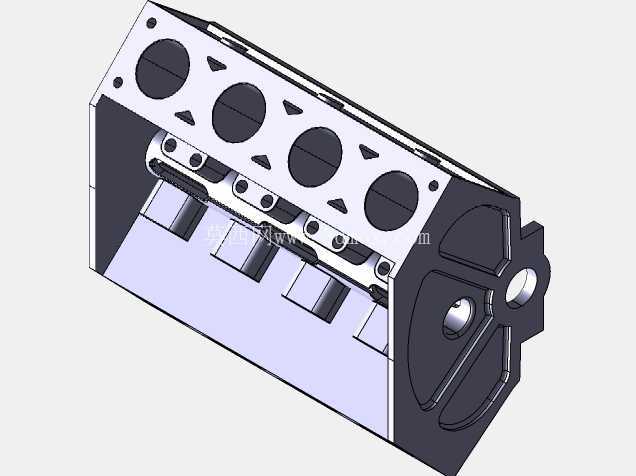

　　在车用动力、小型工程机械动力单元的结构设计环节，缸体作为内燃机的核心承载基体，其结构合理性直接决定整机的运行可靠性、装配精度与NVH表现。本次呈现的直列四缸缸体结构，采用整体式铸铁基体设计思路，将气缸安装孔位、曲轴支撑腔、冷却水道、润滑油道集成于单一铸件本体，减少了分体式结构的密封面数量，从根源上降低了高压工况下的油水渗漏风险。从实际应用场景来看，这类缸体结构主要适配小排量乘用车、小型农用机械、固定式发电机组的动力单元，在整机布局中承担着固定活塞运动轨迹、支撑曲轴旋转组件、整合冷却润滑回路的核心作用，所有外围附件包括进排气歧管、气门室盖、油底壳、正时机构均以缸体为安装基准进行定位，因此其安装面的形位公差控制直接决定整机的装配精度。设计过程中首先确定的是气缸中心距参数，四缸等距排布的布局将相邻气缸的中心距控制在合理区间，既保证了缸筒壁厚满足爆发压力下的强度要求，又避免了整体长度过大导致的曲轴挠度超标问题。缸体上部的四个圆形沉孔为气缸套安装位，设计时预留了足够的压装过盈量，同时在孔位周边设计了三角形加强筋结构，这些筋条并非装饰性结构，而是通过有限元应力分析后针对性布置的，能够有效平衡活塞做功时传递到缸壁的侧向力，减少缸筒变形量，降低活塞环的偏磨风险。

　　缸体侧面的贯通式水道设计，采用纵向串联各缸水套的流道结构，保证冷却液能够从缸体前端进水口依次流经各缸外壁，带走燃烧过程传递到缸壁的热量，避免出现单缸过热的问题；水道的截面尺寸经过流场仿真优化，在保证冷却液流量的前提下尽可能缩小流道体积，缩短暖机时间，减少冷启动阶段的磨损量。下部的曲轴箱部分采用龙门式结构，曲轴安装孔为分体式设计，配合主轴承盖形成完整的曲轴旋转支撑位，每个主轴承座位置都设计了加厚的凸台结构，承受曲轴旋转时传递的交变冲击载荷，避免长期运行后出现主轴承座变形、轴瓦间隙超标的问题。

　　安装边界方面，缸体前端面预留了正时机构、水泵、机油泵的安装定位孔与螺栓孔位，后端面设计了与变速箱连接的定位止口与连接螺孔，上部平面为气缸盖安装面，平面度要求控制在0.05mm以内，保证气缸垫的密封可靠性，下部平面为油底壳安装面，设计了连续的密封胶槽，适配涂胶密封或者密封垫密封两种工艺。在细节结构处理上，缸体上的所有螺栓孔位都设计了锪平结构，保证螺栓安装时的贴合面垂直于螺栓轴线，避免螺栓出现附加弯曲应力；润滑油道采用内置式钻孔设计，减少了外部油管的数量，降低油路泄漏的概率，同时在主油道位置预留了机油压力传感器的安装接口，方便运行过程中实时监测机油压力。

　　这类缸体结构在建模过程中需要重点关注各特征的拔模角度，适配金属型铸造或者砂型铸造的工艺要求，所有内角位置都设计了铸造圆角，避免应力集中导致的铸件开裂问题，加工面与非加工面之间预留了合理的加工余量，保证后续机加工工序的可行性。从结构验证的角度来看，该缸体的壁厚设计均匀，避免了铸造过程中出现缩松、缩孔等缺陷，加强筋的布置既提升了整体刚度，又不会过多增加缸体的整体重量，实现了强度与轻量化的平衡。在实际装配场景中，该缸体需要先压装气缸套、安装主轴承盖、完成曲轴的动平衡测试后再进行活塞连杆组的装配，所有安装孔位的位置度公差都经过严格校核，保证各运动部件之间的配合间隙符合设计要求，避免运行过程中出现运动干涉。
