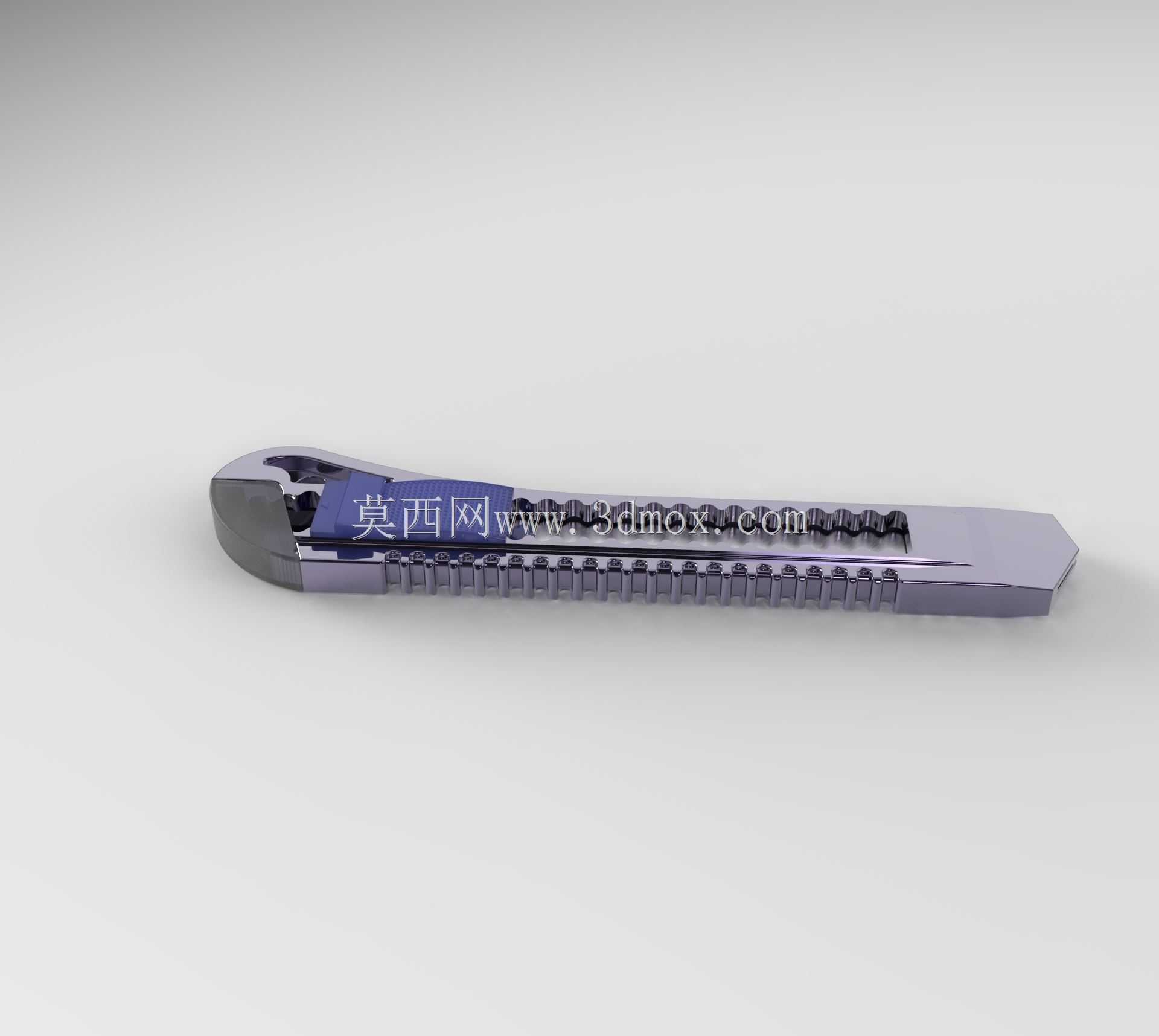

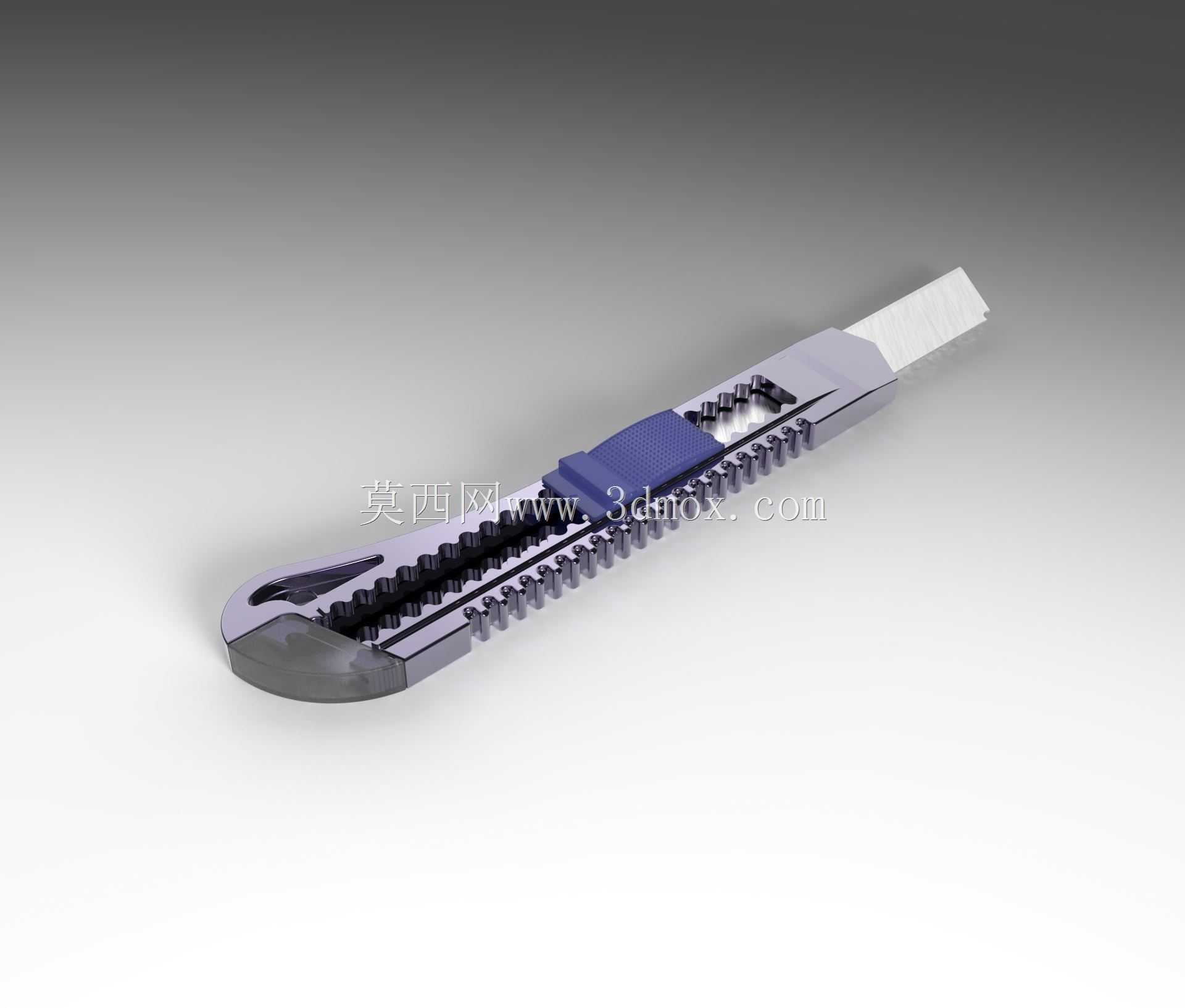

美工刀结构设计三维数模

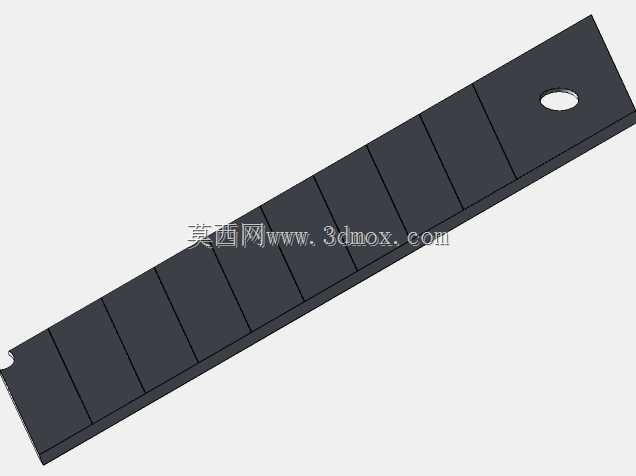

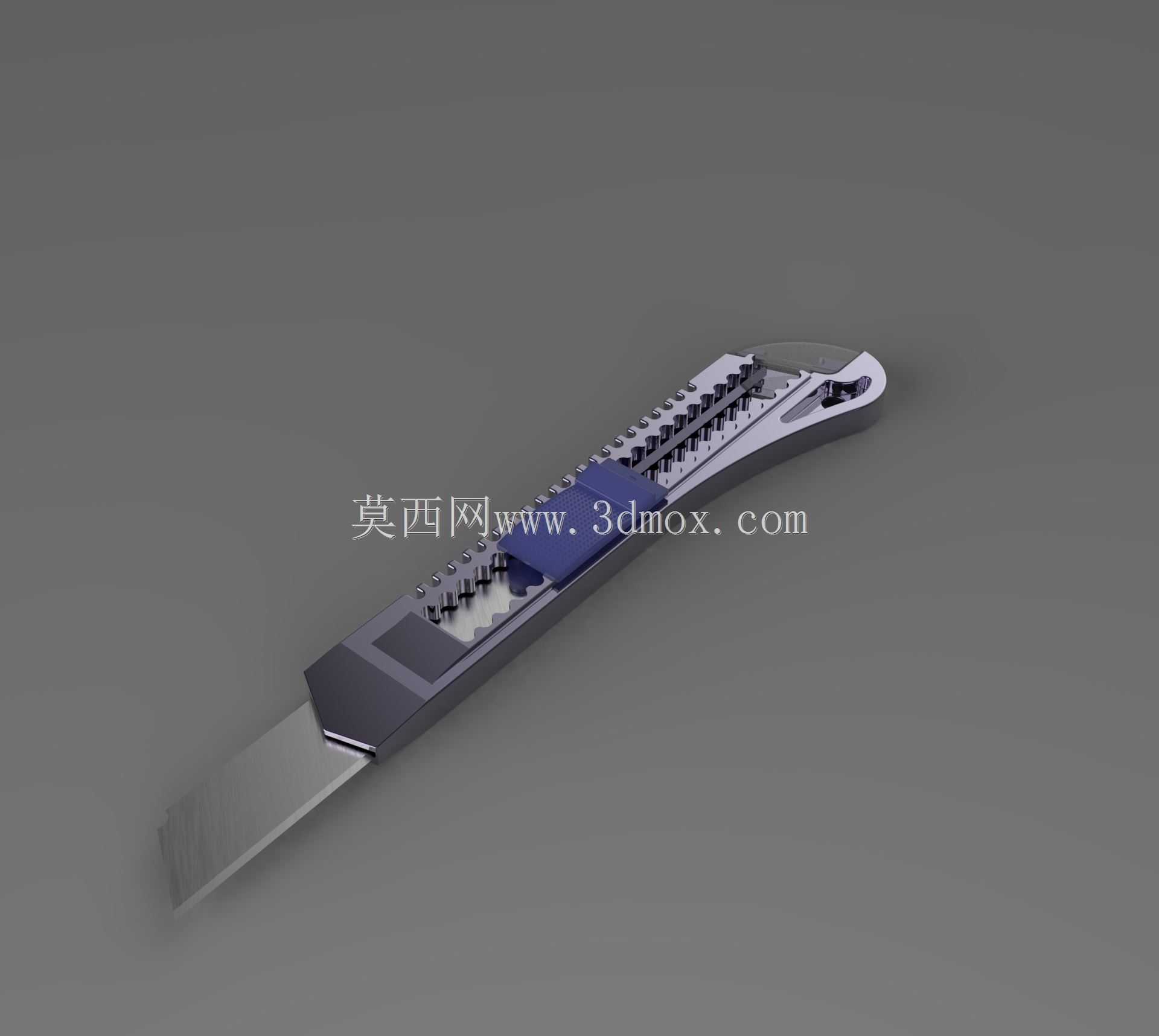

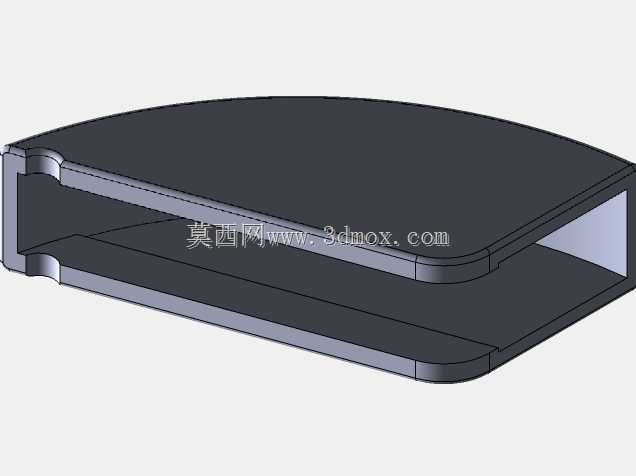

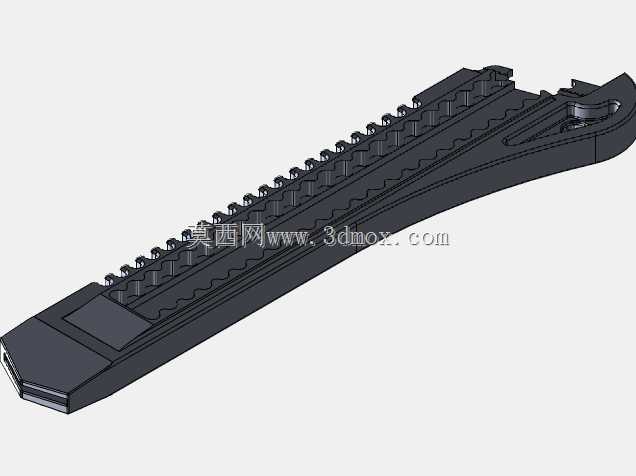

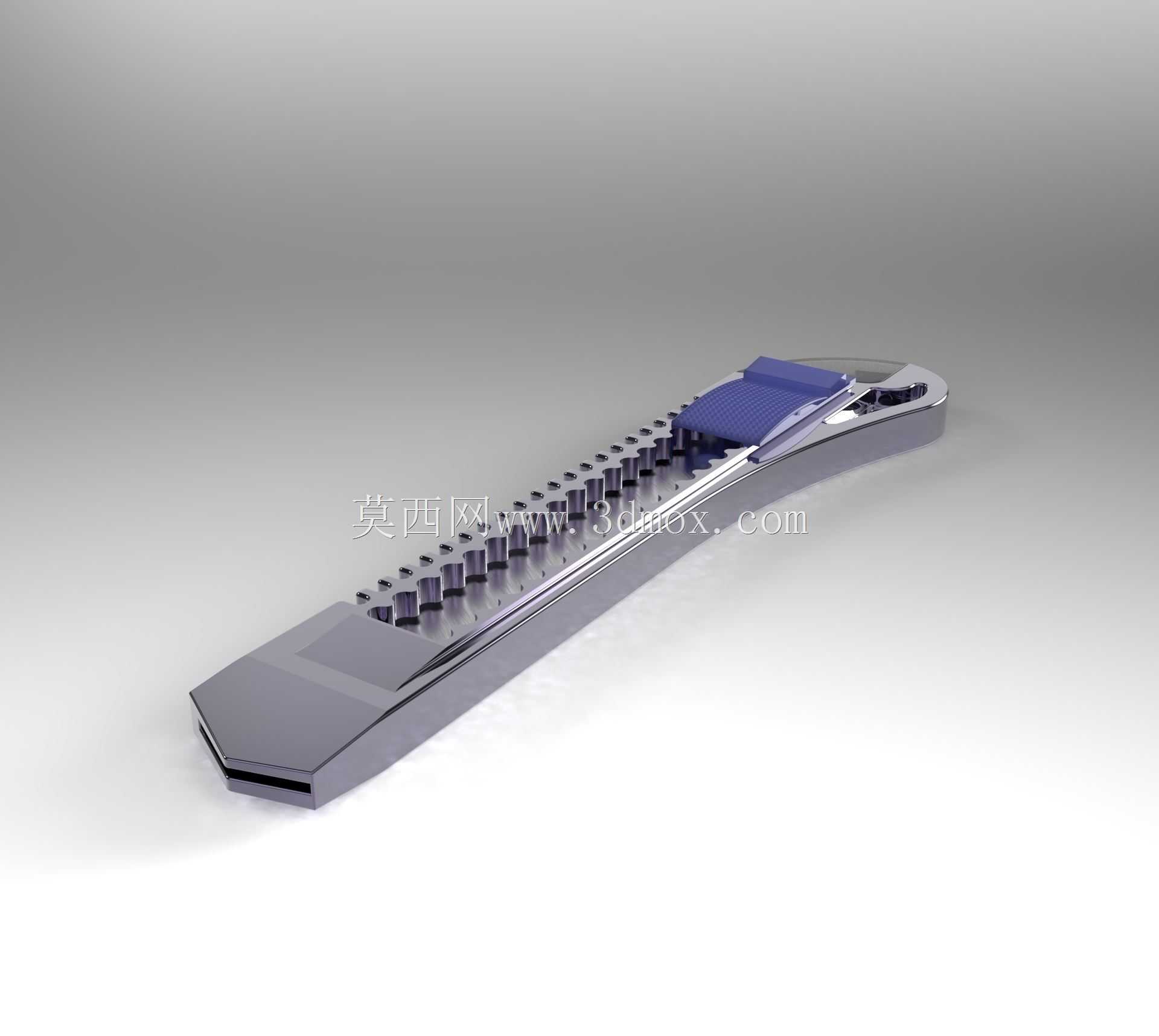

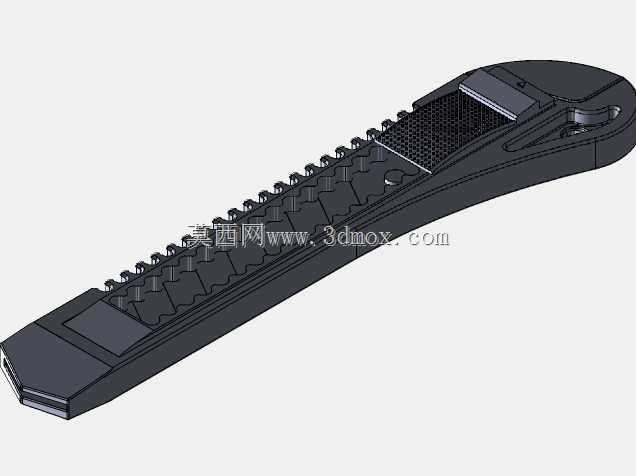

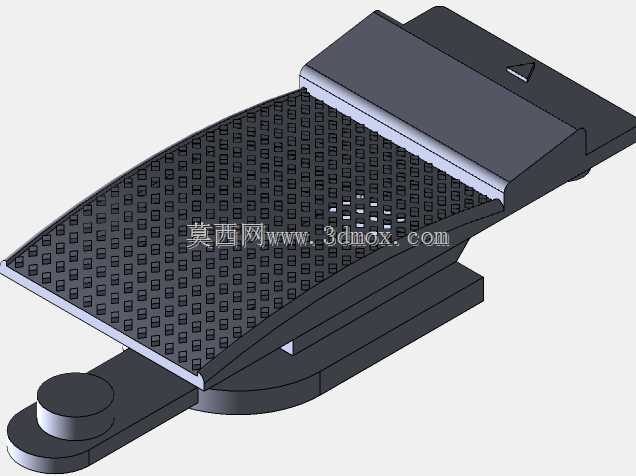

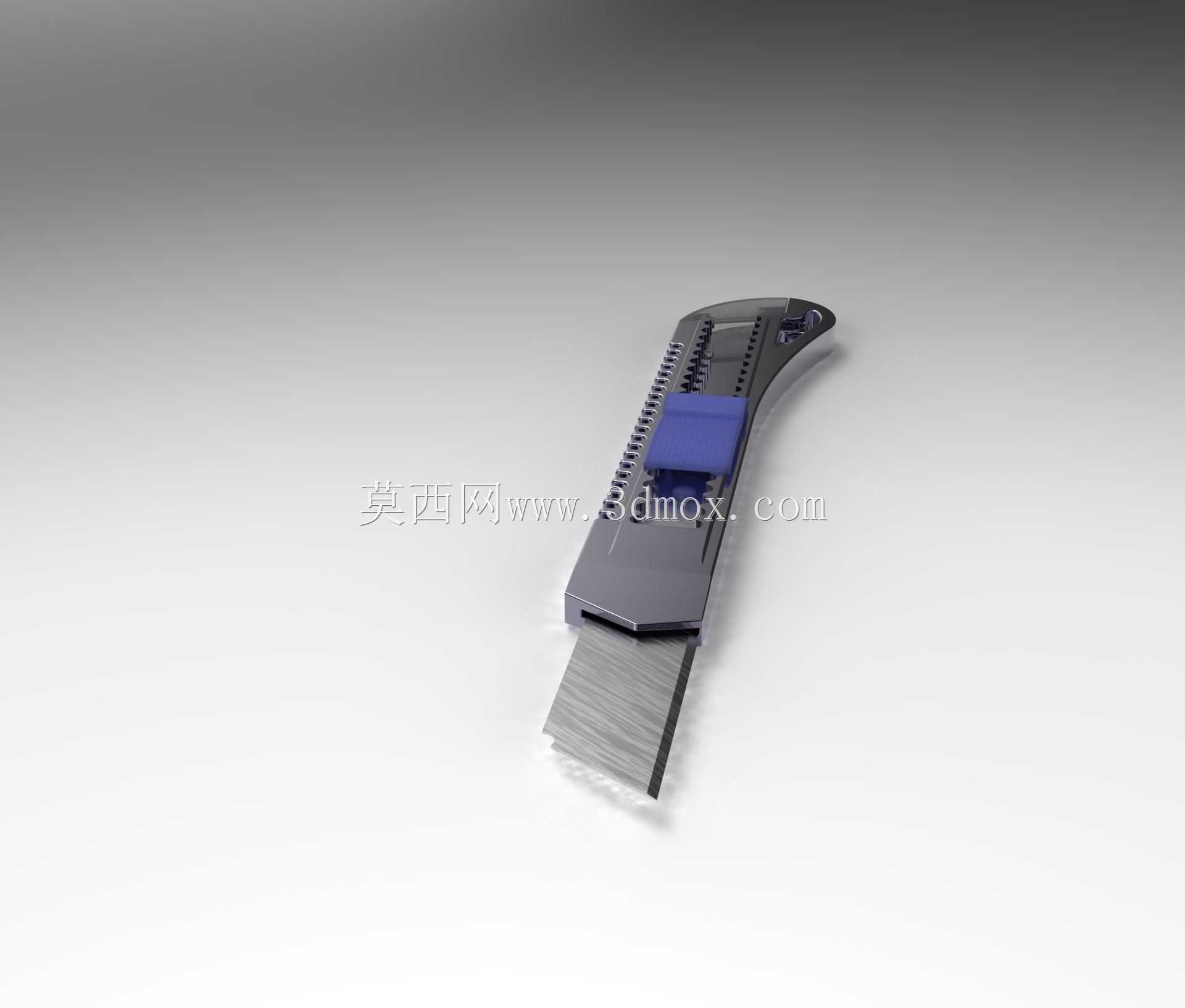

这款手动裁切刀具的结构设计，核心围绕日常轻量裁切场景的使用需求展开，覆盖办公纸张裁切、包装胶带划开、手工素材修边、薄型板材下料等多个高频使用场景，整体结构完全适配单手操作的人机交互逻辑，无需额外辅助工具即可完成刀片伸缩、锁定的全部操作。从功能特性来看，刀身内置多节式刀片推送轨道，轨道采用等距卡位结构设计，每一级卡位对应固定的刀片伸出长度，既可以根据裁切材料的厚度调整刀片伸出量，避免刀片过度伸出引发的断裂风险，也能在刀片前端刃口磨损后，顺着预设的折断线掰除损耗段，将后续完好的刃段推送至工作位置，延长整枚刀片的使用寿命。刀身尾部设计有一体式的刀片折断收纳槽，掰下的损耗刀片段可以直接滑入槽内临时存储，避免废弃刃口随意丢弃造成划伤风险。设计阶段优先考虑了握持的稳定性，刀身主体的握持区域做了连续的防滑凹凸纹理，纹理的凸起高度控制在0.8mm，既不会因为纹理过硌影响长时间握持的舒适度，也能在手部沾有少量汗液、裁切粉尘时保持足够的摩擦力，避免操作过程中刀具打滑。刀身的推钮位置设置在握持时拇指自然覆盖的区域，推钮表面做了防滑滚花处理，单指即可完成刀片的伸缩调节与锁定操作，推钮的锁定结构采用侧向顶紧原理，锁定后刀片不会因为裁切过程中的反作用力出现回缩移位，保证裁切力度的稳定传递。从安装边界与尺寸适配来看，这款刀具适配标准宽度的通用美工刀片，刀身内部的刀片存储仓可以容纳3-5枚备用刀片，无需额外携带刀片收纳盒，更换刀片时只需要将刀身头部的限位卡扣拨开，即可抽出旧刀片、装入新刀片，整个更换过程不需要借助螺丝刀等额外工具。刀身整体的壁厚控制在1.2mm，在保证结构强度足以应对日常裁切受力的前提下，尽可能控制整体重量，长时间握持操作也不会产生明显的手部疲劳。刀头位置的金属导向片采用弯折包边结构，刀片伸出时两侧都有导向结构约束，避免裁切过程中刀片出现侧向偏摆，保证裁切切口的平直度，同时导向片的前端做了圆弧过渡处理，不会在刀具收合状态下剐蹭收纳的包袋或者衣物。整个结构的装配逻辑采用卡扣加少量定位点的组合方式，没有复杂的连接结构，生产装配环节可以快速完成组装，后期维护清理刀身内部的裁切碎屑时，也可以方便地拆开壳体清理，不会因为碎屑卡滞影响刀片推送的顺畅度。
