双联四联组合式墙面电源插座结构设计

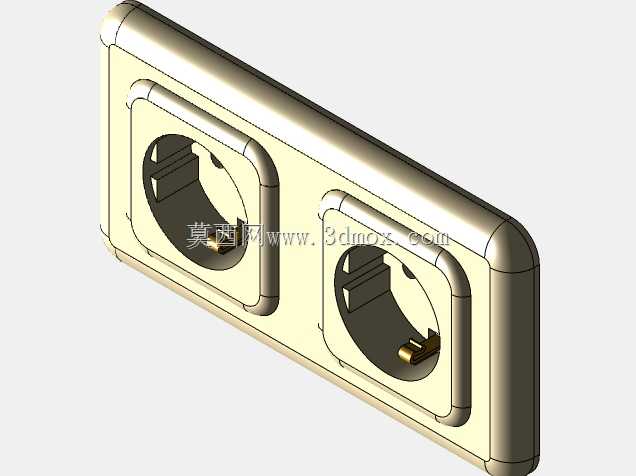

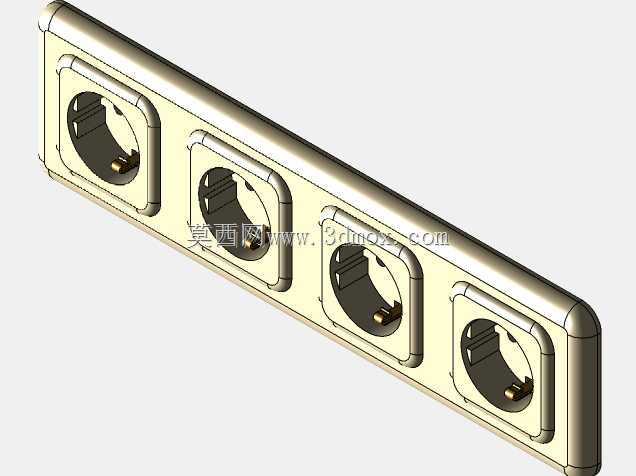

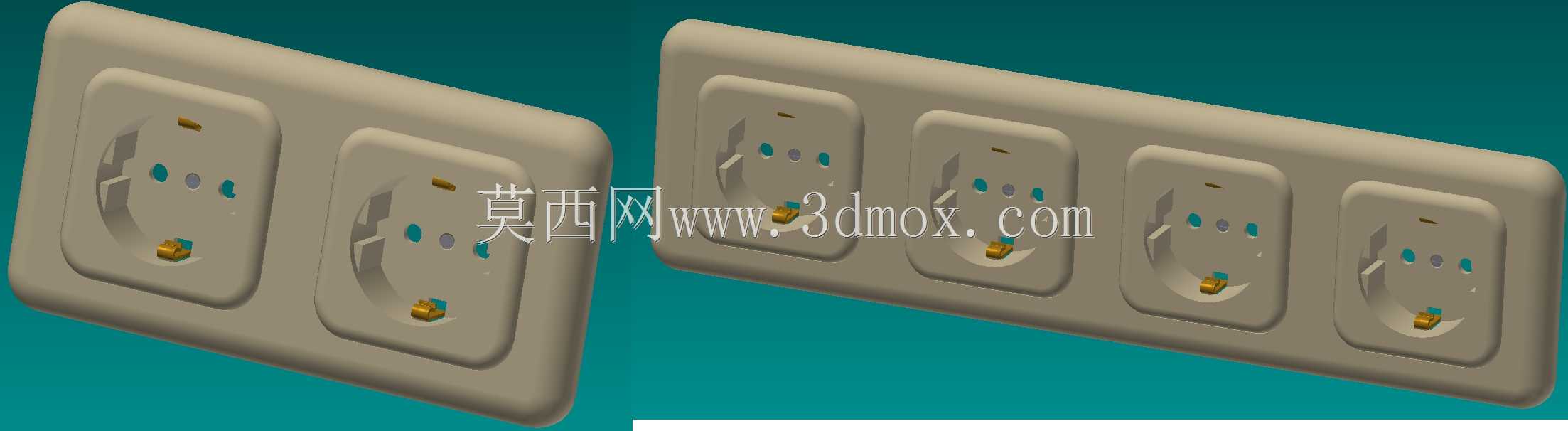

民用及商用建筑的室内配电末端，墙面电源插座是取电环节最常用的终端部件，本次呈现的两款多联插座结构，分别对应双联、四联的取电位配置，可覆盖不同场景的取电密度需求。从实际安装场景来看，双联款多用于卧室床头、书房墙面这类取电需求适中的区域，可同时满足两个用电设备的插接需求，避免单插座外接插排带来的走线杂乱问题；四联款则适配客厅电视背景墙、办公工位墙面这类用电设备集中的区域，可同时承载电视、机顶盒、路由器、办公设备等多类电器的取电需求，减少外接扩展配件的使用，提升墙面配电的整洁度与用电安全性。

从功能特性来看，两款插座均采用带安全防护门的插孔结构，单孔插入时防护门处于锁止状态，可避免异物误插入带来的触电风险，只有零火地三孔同时受力时防护门才会同步开启，符合家用及商用场所的用电安全要求。插孔布局采用错位排布设计，相邻插孔之间预留了足够的插接空间，即使插入大尺寸电源适配器也不会出现互相遮挡的情况，充分利用面板的有限面积提升空间利用率。

设计思路上，两款插座均采用统一的面板弧度与边角圆角处理，安装后与墙面贴合度更高，避免直角边角积灰、磕碰划伤的问题，面板表面采用哑光磨砂质感处理，减少日常使用中的指纹残留与划痕产生，长期使用也能保持外观整洁。底座部分采用卡扣加螺丝的双重固定结构，安装时可先通过卡扣将面板与预埋底盒初步定位，再通过螺丝锁紧固定，降低现场安装的对位难度，同时也方便后期检修时的面板拆卸。

安装边界方面，双联款的面板宽度适配标准86型双联底盒的安装孔距，预埋时底盒与墙面的平整度误差需控制在1mm以内，避免安装后面板出现翘边、贴合不严的问题；四联款对应加长型暗装底盒，安装孔距沿水平方向均匀分布，预埋时需保证底盒水平度偏差不超过2度，避免多联插孔出现倾斜影响插接手感。两款插座的面板突出墙面的厚度均控制在10mm以内，不会过度突出墙面影响周边家具摆放，同时插拔插头时的受力角度也更符合人体工程学，减少长期插拔带来的底座松动风险。内部铜件采用一体化冲压成型结构，减少铆接节点带来的接触电阻升高问题，大电流通过时的发热更低，可承载常规家用及办公电器的长期取电需求，接线端子采用压线板结构，可适配1.5平方到4平方的铜芯导线接入，满足不同线径配电线路的接线要求。
